Выбираем материнскую плату Socket FM2+: модели среднего и верхнего ценовых диапазонов (страница 4)

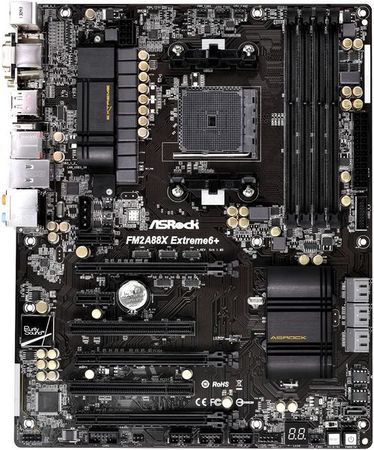

ASRock FM2A88X Extreme6+ (7430 рублей).

Очевидный лидер нашего обзора. 10 фаз питания процессора, радиатор, двойной BIOS, POST коды и т.п. Меня откровенно удивила столь дорогая связка аудиокодека и усилителя - Realtek 1150 + TI NE5532,- в ассортименте плат под FM2+ больше никто такого подарка не предложит.

К тому же 6+ обладает настоящей совместимостью с Crossfire по схеме 8+8+4. Из личных наблюдений скажу лишь, что мне крайне на нравится интерфейс BIOS. Он не структурирован и непонятен. Стоит ASRock подумать над этим.

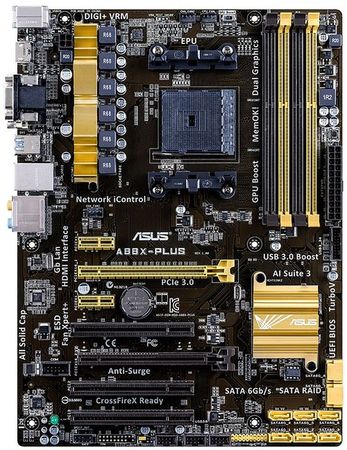

ASUS A88X-Plus (7460 рублей).

Старожил на рынке компания ASUS временами выдает приличные платы, но это не касается A88X-Plus. В целом существенных недостатков нет, при условии, что с рынка пропадут такие конкурирующие платы как ASRock FM2A88X Extreme6+ и ASRock FM2A88X Extreme4+. И стоят они меньше.

Но в ассортименте ASUS есть скрытые бонусы – прилично написанный BIOS с понятным меню и хорошими возможностями.

ASUS A88X-Gamer (8990 рублей).

Для серии Gamer инженеры ASUS разработали печатную плату, не похожую ни на одну другую модель своего производства. Положение слотов указывает на полноценную поддержку Crossfire, но, увы, это не так. Формула подключения видеокарт ограничена 16+4, что автоматически исключает эту плату из рекомендованных под Crossfire. К тому же существенно сократилось количество портов SATA, до шести штук.

С другой стороны, система питания из шести фаз охлаждается радиаторами. Да и звук откровенно не подкачал – SupremeFX. Отдельное спасибо за установленный сетевой адаптер Intel.

ASUS A88X-Pro (10500 рублей).

A88X-Pro следовало поменять местами с A88X-Gamer, т.к. плата правильно распределяет линии PCI-e по формуле 8+8+4х, и подходит для Crossfire. SATA 6 Гбит/с порты чудным образом наклонены для удобства подключения. Рядом со слотами разместилась кнопка USB BIOS Flashback. В случае порчи прошивки можно прошить более старую версию BIOS. Над разъемом питания расположена кнопка «MemOK!», призванная помочь в случае с появлением проблем совместимости памяти. Внизу даже POST коды отображаются.

Система питания состоит из 8 фаз, а радиаторы VRM и FCH соединены между собой тепловой трубкой. BIOS имеет логичное меню и предостаточно функций для разгона. Поднимать напряжения можно как в абсолютном значении, так и в относительной величине. Т.е. иными словами либо убираем функции энергосбережения и выставляем максимальный разгон APU, либо оставляем их и долго и нужно подбираем остальные параметры. В сумме у материнской платы пять разъемов для подключения вентиляторов, все они 4-pin и поддержкой управления через профили.

Изучение разгонных возможностей платы подтвердил мой коллега и характеризовал их как не лучшие из-за сброса частот. Виной тому оказался старый BIOS, с новым таких проблем не было.

MSI A88X-G45 Gaming (11440 рублей).

Аналогом ASUS Crossblade Ranger под разгон у MSI считается плата A88X-G45 Gaming. Возможно, изначально такого противопоставления и не возникло бы, но учитывая стоимость, борьба за кошельки налицо.

На стороне MSI неплохо структурированный BIOS и богатые настройки. Но не всегда можно быть уверенным в перечне настроек, поскольку MSI изредка убирает рискованные напряжения процессора. Внимательно следите за обновлениями, один раз мне пришлось столкнуться с исчезновением напряжений выше 1.45 В на плате MSI под Socket AM3.

К достоинствам отнесем восемь портов USB 3.0, правильное распределение линий PCI-e под Crossfire (8+8+4х), восемь портов SATA 6 Гбит/с, POST-коды, и кнопку сброса BIOS. К сожалению, система питания все же слабовата для разгона и состоит из шести фаз. Рядом с кнопками включения и перезагрузки установили площадки для замера всех напряжений, что, несомненно, оценят оверклокеры.

С момента обзора платы в нашей лаборатории утекло немало воды, и прошивка BIOS изрядно изменилась. Но неудобное изменение напряжений в относительном формате осталось на месте.

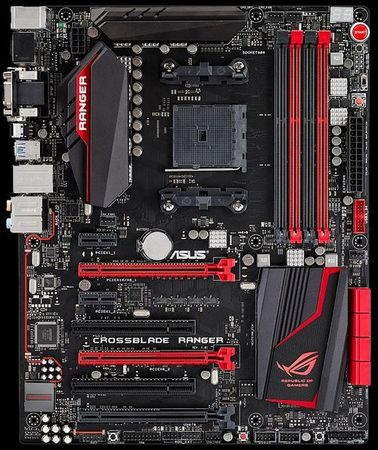

ASUS Crossblade Ranger (13170 рублей).

Данная плата продолжительное время пребывает в моих руках в качестве стенда под платформу AM2+ и все ее особенности хорошо изучены. К тому же ее обозревал мой коллега, я остановлюсь на собственных впечатлениях и особенностях платы.

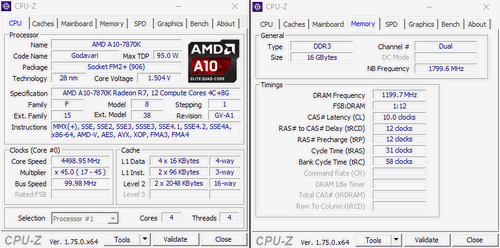

Сначала о хорошем: разгон для Crossblade Ranger на последнем BIOS словно игра в куличики. Нет необходимости часами сидеть над настройками, вбили стандартные напряжения и вперед. Классическая комбинация 4.5 ГГц и 2400 МГц по памяти взялась за 3 секунды.

Под нагрузкой все APU AMD снижают частоту ЦП в угоду высокой частоте встроенного ГП, поэтому воспользуемся утилитой и выставим для всех P-state жесткие правила. После этого создадим ярлык и поставим его в автозагрузку. Все, все задачи выполнены, наслаждаемся стабильной работой системой.

Для придания шарма материнской плате звуковой тракт подсвечивается красными светодиодами, как и кнопки включения и т.п. Действительно нужные вещи обнаруживаешь позже, когда натыкаешься на светодиоды, рассыпанные по текстолиту – это индикация жесткого диска, инициализации процессора и памяти.

Справа верху есть несколько контактов для измерения напряжений. Простой анализ сопоставления выставленного напряжения и реального привел к выводу, что уровень Load Line можно выбирать средний до значений Vcore 1.5 В. Вы знаете, ASUS ROG Crossblade Ranger, наверное, самая дружелюбная материнская плата для неподготовленных оверклокеров. Большинство ошибок она исправляет сама. А если что-то пошло не по плану, то автоматически возвращает стабильные настройки, при этом ранее выставленные остаются.

Для автоматической регулировки оборотов пяти вентиляторов доступны профили Standard/Silent/Turbo, а также ручной режим, где предоставляются дополнительные настройки. В последних задаются значения минимальной, промежуточной и максимальной скорости вращения, и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» для всех разъемов – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode. Диапазон задаваемых температур процессора – от 20 до 75 градусов для PWM Mode, и от 40 до 75 градусов в случае DC Mode. Разъемы CPU_FAN привязаны к температуре ЦП, а для регулировки вентиляторов в разъемах CHA_FAN можно выбрать между датчиками CPU и MB.

В зависимости от типа процессора шина Bclck рагоняется от 145 до 163МГц, но при условии внешней видеокарты. Со встроенной едва удалось застолбитья на цифре в 108МГц. Результат средний с интегрированным ГП, и приличный с дискреткой. Т.к тестируемый набор памяти на чипсетах Intel легко достигает частоты в 2600МГц, то я решил попробовать совместить внешнюю видеокарту с APU на этой плате и попробовать найти лимит памяти на FCH A88X. Финальная стабильная частота достигла почти 2600МГц. Увы, из-за нелюбви платформы AMD к субтаймингу 1Т пришлось довольствоваться 2Т. Результат в абсолютных числах великолепный, в реальных приложениях 2133 на 9 был не хуже. Поэтому гнаться за высокой частотой имеет смысл только в узкоспециализированных бенчмарках. В жизни все гораздо проще, целесообразней купить 2133МГц память с таймингами не выше 10.

Немаловажным остается вопрос нагрева системы питания. С разблокированным TDP APU AMD буквально сжаривают VRM у материнских плат. С теплораспределением у ASUS все в порядке, температуры не превышали нормальных значений и без внешнего обдува.
