Тестовый стенд
Тестирование видеокарт XFX Radeon R9 390 Double Dissipation Black Edition и XFX Radeon R9 390X Double Dissipation проходило в составе следующей конфигурации:
- Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
- Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
- Накопитель SSD: SanDisk X110 256 Гбайт;
- Блок питания: ETG Premium 1200W, 1200 Ватт;
- Корпус: Cooler Master HAF 922;
- Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).
Программное обеспечение
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: AMD Catalyst 15.8 Beta;
- Вспомогательные утилиты:
- GPU-Z v. 0.8.5;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.1.1;
- MSI Kombustor 3.5.1.0.
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора использовалась фирменная утилита MSI Afterburner v4.1.1.
реклама
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определена на уровне 30.5 дБ, граница условного комфорта – на отметке 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Стандартные частоты и разгон
Тест XFX Radeon R9 390 Double Dissipation Black Edition
Модель XFX Radeon R9 390 Double Dissipation принадлежит к серии Black Edition и может похвастать заводским разгоном. Базовая частота ядра повышена на 50 МГц и составляет 1050 МГц, видеопамяти – 1500 МГц.
реклама
В простое частоты сбрасываются до 300/150 МГц при напряжении 0.930 В, а скорость вращения вентиляторов составляет 1450 об/мин. Несмотря на этот факт, уровень шума очень низкий, возможно, за счет их низкопрофильности. Температура графического процессора опускается до 31°C.
Создадим игровую нагрузку популярным тестом Heaven Benchmark 4.0 с максимальными настройками графики и посмотрим, как поведет себя система.

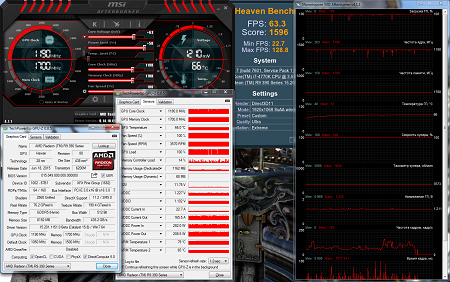

При запуске приложения частоты ядра и памяти повышаются до заявленных 1050 МГц и 1500 МГц при среднем напряжении 1.180 В. Что интересно, VDDCI по умолчанию вместо 1.000 В увеличивается до 1.031 В, что благотворно сказывается на разгоне памяти в дальнейшем. При такой нагрузке вентиляторы раскручиваются до 2340 об/мин, а издаваемый ими уровень шума характеризуется как ниже среднего, комфортного для продолжительной работы. Графический процессор при этом не прогревается выше 70°C, что является отличным результатом.
Видеокарта оснащена термодатчиками в области подсистемы питания и элементов PLL, снимем показания и с них – 83°C и 70°C соответственно.

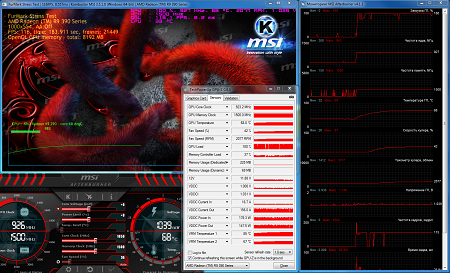

Теперь ужесточим условия, запустив стресс-тест MSI Kombustor. Заложенные алгоритмы управления питанием начинают активно снижать частоты и напряжения устройства, чтобы удержать тепловой пакет в заданных рамках, указанных в BIOS.
По истечении трех минут температуры стабилизируются на отметках 68°C, 85°C и 67°C (для GPU, цепей питания и PLL соответственно), частота ядра опускается с 1050 МГц до 922 МГц, напряжение – до 1.031 В. При этом вентиляторы работают на 42% от максимальной мощности, обеспечивая низкий уровень шума.
Начнем разгон XFX Radeon R9 390 Double Dissipation с повышения Power Limit до положения +50%: в таком случае мы получаем впечатляющие 1165 МГц по ядру и 1650 МГц по памяти, на которых проходятся почти все тесты.
Однако Aliens vs. Predator DirectX 11 Benchmark отлично подходит для выявления нестабильности графического процессора, что отражается в цветных квадратиках вместо каплей, падающих с потолка в самом начале теста. По этой причине итоговый разгон скромнее: 1150 МГц по ядру и 1650 МГц по памяти.
При этом алгоритм работы вентиляторов по-прежнему работает в автоматическом режиме. Уровень шума средний, он выделяется на фоне тихого системного блока, но остается на комфортном уровне.
При переходе к максимальному разгону настройки следующие:
- Скорость вращения вентиляторов 100% (3600 об/мин);
- Power Limit +50%;
- Напряжение на графическом процессоре +63 мВ;
- Напряжение AuX Voltage + 69 мВ.

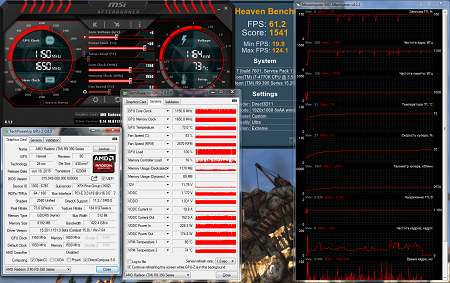

При указанных параметрах получены неплохие результаты: частота GPU фиксируется на 1190 МГц, память стабильно работает при 1700 МГц.
реклама
К слову, оба значения напряжения можно поднять еще выше, однако задачи выходить за рамки рекомендуемых показателей не стоит. К примеру, при Core Voltage +100 мВ согласно мониторингу происходят скачки до 1.356 В, что приведет к быстрой деградации GPU или даже его повреждению, а VDDCI (в MSI AfterBurner это AuX Voltage) при +100 мВ выходит за 1.100 В, что также не советуется.
Тест XFX Radeon R9 390X Double Dissipation
Видеокарта XFX Radeon R9 390X Double Dissipation работает на эталонных частотах – 1050 МГц по ядру и 1500 МГц по памяти при напряжениях 1.172 В и 1.031 В соответственно.
В режиме без нагрузки частоты понижаются до 300/150 МГц, температура графического процессора составляет 31°C, а уровень шума, издаваемого системой охлаждения, можно назвать очень низким.

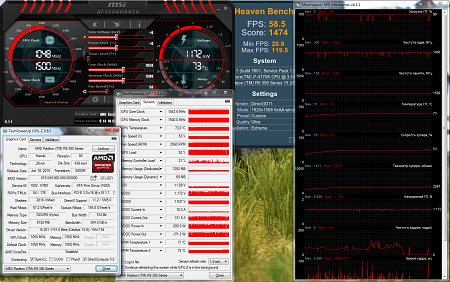

При запуске Heaven Benchmark 4.0 с максимальными настройками графики частоты ядра и памяти повышаются до заявленных 1050 МГц и 1500 МГц, а напряжение колеблется в диапазоне 1.148-1.192 В. При такой нагрузке вентиляторы раскручиваются до 53% от своей максимальной мощности, а издаваемый ими уровень шума становится средним. При этом графический процессор не прогревается выше 73°C, что является отличным показателем.
Как и младшая версия, новинка оснащена термодатчиками в области подсистемы питания и элементов PLL. По данным, полученным программным путем, температуры выше, чем 71°C и 72°C соответственно, не фиксируются, что на фоне конкурентов можно назвать отличным результатом.
К слову, решения, примененные инженерами при модификации системы охлаждения, благотворно сказываются на охлаждении силовых элементов. Благодаря им, даже на более горячей видеокарте разница достигает 12°C в меньшую сторону.
Сымитируем экстремальную нагрузку, в роли которой выступит MSI Kombustor. И здесь никаких сюрпризов: после трех минут температуры стабилизируются на отметках 71°C, 74°C и 70°C (GPU, цепей питания и PLL соответственно), частота видеоядра опускается до 924 МГц, напряжение в среднем составляет 1.063 мВ, а вентиляторы работают при 47% мощности.

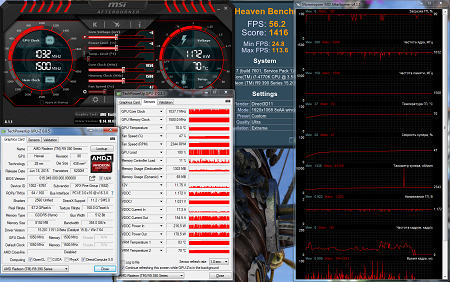

Пора переходить к разгонному потенциалу модели XFX. После нескольких часов тестов итоговый результат зафиксирован (без увеличения напряжения) на отметке 1100 МГц и 1620 МГц: результат на фоне прошлой модели, скажем так, разочаровывает. Для устранения скачкообразного понижения частоты GPU значение Power Limit повышено до +50%.
Оригинальная система охлаждения хорошо справляется со своей задачей, поскольку температура графического процессора всего 75°C, что для горячего AMD Grenada результат отличный. Правда, расплатой становится повышенный уровень шума, из-за чего видеокарта выделяется на фоне прочих компонентов системного блока.
При переходе к максимальному разгону настройки следующие:
- Скорость вращения вентиляторов 100% (3550 об/мин);
- Power Limit +50%;
- Напряжение на графическом процессоре +63 мВ;
- Напряжение AuX Voltage + 69 мВ.

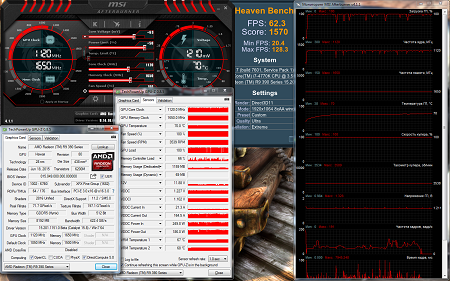

После этих манипуляций у системы удается отыграть еще несколько мегагерц, итоговый результат: 1120 МГц для GPU и 1650 МГц для памяти.
Исследование потенциала системы охлаждения

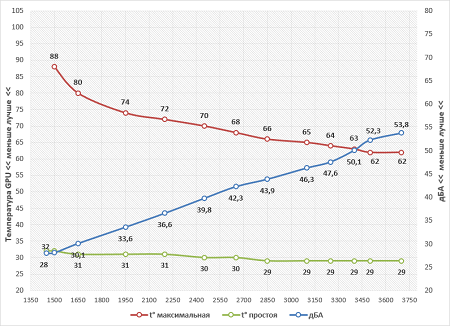

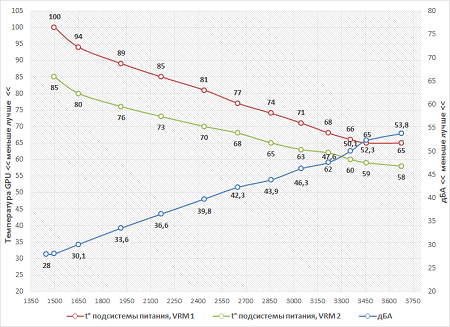

Теперь приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения XFX Radeon R9 390 Double Dissipation Black Edition.
При автоматическом регулировании скорости вращения крыльчаток температура графического процессора находится на достаточно комфортном уровне, как и уровень шума: видеокарта своими акустическими характеристиками не мешает полноценному погружению в игровой мир. Более того, есть определенный запас по снижению оборотов с 2400 об/мин до 2100 об/мин.

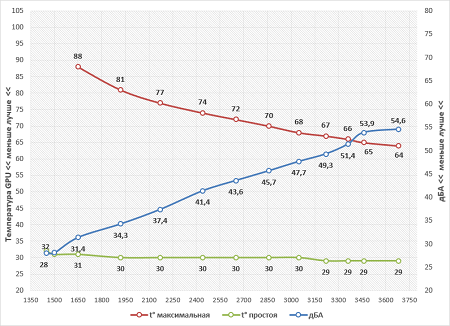

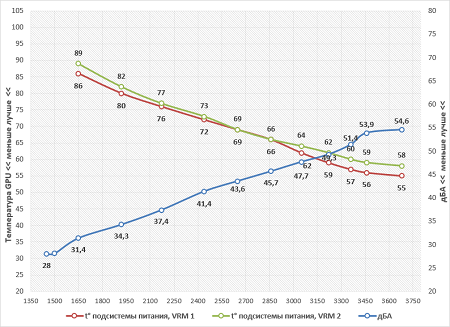

Теперь рассмотрим график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения XFX Radeon R9 390X Double Dissipation.
Здесь ситуация более щекотливая. Температура более горячего GPU выше, из-за чего системе охлаждения приходится повышать скорость вращения крыльчаток (в среднем на 100-150 об/мин по сравнению с XFX Radeon R9 390 DD). Более того, это ведет к нагреву соседних элементов на печатной плате, в том числе и микросхемы PLL. Что касается подсистемы питания, то благодаря прямому обдуву и увеличенному радиатору ее температура ниже в среднем на 9-10°C.
В итоге запутанная ситуация становится еще интереснее. Что мы получаем: на видеокарте с более горячим нравом использована модифицированная система охлаждения, что не позволяет полноценно оценить возможности кулера Ghost 3.0+. В случае старшей версии фиксируем более высокие показатели для GPU и PLL, но ниже для цепи питания, а с XFX Radeon R9 390 DD все с точностью до наоборот.
Из минусов стоит отметить, что на максимальных оборотах один из вентиляторов резонирует с кожухом СО, но данный эффект проявлялся редко. Возможно, это издержки тестового экземпляра.
Уровень потребляемого электричества
Вот мы и подошли к одному из самых интересных пунктов данного материала. В качестве оппонента была выбрана эталонная версия GeForce GTX 980. Приведем график потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
На выходе блока питания
Простой | Heaven BenchMark 4.0
Включите JavaScript, чтобы видеть графики
Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.
Для начала отметим, что весь системный блок без разогнанной видеокарты потребляет в среднем 320-340 Вт. Дальше интереснее: графические ускорители AMD очень отзывчиво реагируют на повышение Power Limit до +50%, а еще активнее – на повышение напряжений. Как можно видеть, ни о каких 400 Вт потребления одной лишь видеокарты, о которых так много говорили наши зарубежные коллеги, речи не идет. Лишь в самом пике с максимальным разгоном вся система начинает потреблять 400+ Вт.
Здесь пора процитировать слова моего коллеги Дмитрия Владимировича: «В целом по моим данным никакой принципиальной разницы между Radeon R9 290X и R9 390X нет. Обе видеокарты приблизительно одинаково прожорливы. Прямой конкурент – GeForce GTX 980 – на 70-100 Вт экономичнее. А разгон Hawaii добавляет к и так немалому энергопотреблению еще 40-60 Вт. Все это приходится развеивать за счет системы охлаждения».
И это правда, конкурент в виде GeForce GTX 980 смотрится выигрышнее за счет своей архитектуры. Но тут мне вспоминаются слова другого коллеги, RKR: «Уже не в первый раз мною отмечается следующий факт: если хочешь, чтобы тебя все устраивало и работало, как надо – сделай сам». И здесь сложно не согласиться: если правильно настроить BIOS, то Radeon R9 290(X)/ R9 390(X) начинают чувствовать себя прекрасно – не сбрасывать частоту, не выть на максимальной скорости, а вести себя покладисто, показывая великолепные результаты и радуя владельца.
С таким уровнем энергопотребления вырисовывается и еще один фактор – для минимальной конфигурации хватит и очень качественного блока питания мощностью 600 Вт.
Напоследок остается лишь привести версии микропрограммного обеспечения: XFX Radeon R9 390 Double Dissipation Black Edition и XFX Radeon R9 390X Double Dissipation.
Заключение
XFX Radeon R9 390 Double Dissipation Black Edition
Плюсы:
- Тихая и производительная при повседневной эксплуатации система охлаждения;
- Качественные элементная база и система питания;
- Наличие заводского разгона.
Минусы:
- Посредственное охлаждение цепей питания.
По итогам обзора можно говорить о том, что видеокарта XFX Radeon R9 390 Double Dissipation Black Edition смогла избавиться от болячек своей предшественницы, подкачать мышцы и снова выйти на ринг. Среди прочих достоинств отметим отличный разгонный потенциал, который можно ставить в пример более дорогим собратьям.
Вкупе с эффективной и тихой системой охлаждения новинка неплохо показала себя, поэтому ее можно рекомендовать как хорошего представителя своего класса, заслуживающего внимания.
XFX Radeon R9 390X Double Dissipation
Плюсы:
- Производительная система охлаждения;
- Качественные элементная база и система питания;
- Улучшенная организация отвода тепла от цепи питания.
Минусы:
- Более шумная система охлаждения.
Несмотря на кажущееся сходство систем охлаждения, уровень шума XFX Radeon R9 390X Double Dissipation оказался выше, чем у младшей версии, даже при одинаковых оборотах вентиляторов. Возможно, причина в конкретном экземпляре или внутренних недоработках, но факт есть факт.
Из положительных моментов отметим, что решения, использованные инженерами, благотворно сказались на температурных показателях цепей питания. Кроме того, не обошлось и без внутренних оптимизаций и настроек микропрограммного обеспечения. В итоге XFX Radeon R9 390X Double Dissipation смотрится интересно, но на фоне младшей версии немного теряется.
