Система охлаждения
Достаточно крупный кулер крепится к печатной плате посредством четырех подпружиненных винтов. Отметим, что примененная с ним термопаста серого цвета уже начала потихоньку высыхать по краям.
Уже на этом этапе невооруженным взглядом видно главное отличие системы охлаждения XFX Radeon R9 390X DD от первого участника обзора: цепи питания более горячего и производительного графического процессора Grenada XT испытывают серьезную нагрузку, поэтому разработчики использовали интересное решение.
Они удалили пластины с тепловых трубок в том месте, где находится маленький радиатор, и увеличили его до максимально возможных размеров по высоте. При этом он получил и прямой обдув вентилятором, что только положительно сказалось на эффективности.
реклама

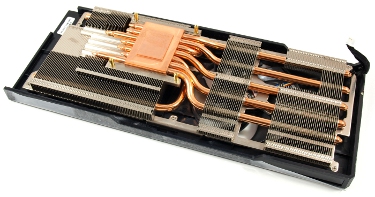

В остальном никаких изменений: за охлаждение графического процессора отвечает массивный двухсекционный радиатор, набранный из множества алюминиевых никелированных пластин, пронизанных семью тепловыми трубками, диаметром 6 мм каждая. Все соединения тщательно пропаяны. В основании находится медная пластина, обработанная мелкой фрезой.

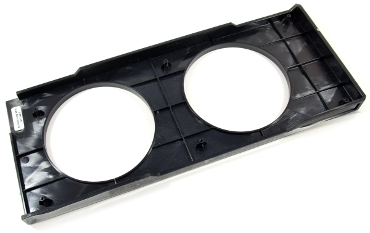

Кожух пластмассовый, каких-либо отличий у него нет.

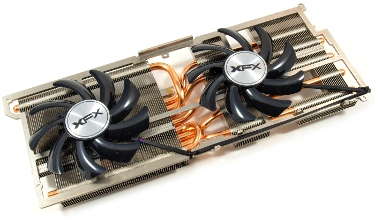

За активную часть отвечают два низкопрофильных вентилятора диаметром 90 мм каждый.
Фирма-изготовитель FirstD, модель FDC10H12S9-C, характеристики 12 В и 0.35 А. Согласно показаниям тахометра скорость вращения крыльчаток составляет 1400-3550 об/мин.
реклама

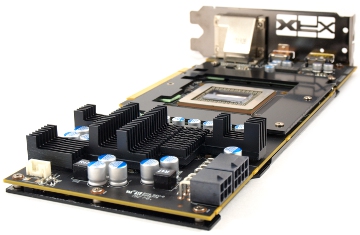

С демонтированным основным охладителем интерес представляют оставшиеся элементы. Как уже упоминалось ранее, радиатор цепи питания «набрал массу».

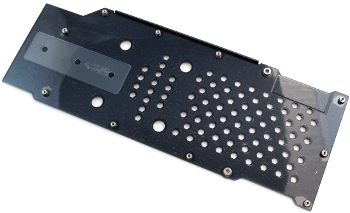

Черная алюминиевая пластина закрывает всю печатную плату и предотвращает от изгиба текстолита, а от короткого замыкания видеокарту спасает прозрачная пленка.
Еще раз обратимся к радиатору подсистемы питания: он выкрашен в черный цвет и заполняет все доступное пространство между PCB и основным кулером. За термоинтерфейс отвечает знакомая серая прокладка.
Проблема отсутствия шестого винтика никуда не делась, но разработчики так сильно закрутили пять оставшихся, что пластина выгнулась и прижима не получила другая микросхема видеопамяти.
Печатная плата

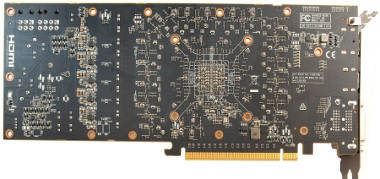

Печатная плата XFX Radeon R9 390X DD соответствует эталонному дизайну Radeon R9 290X, ревизия PCB совпадает, ее номер 109-C67157-00_02P.

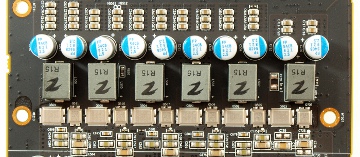

Достоинства все те же: качественная элементная база, в которой применяются твердотельные конденсаторы и дроссели с ферритовыми сердечниками новой ревизии.
Питание новинки выполнено по референсной схеме 5+1+1 фазы (для GPU, PLL и микросхем памяти соответственно).
реклама
Они управляются ШИМ-контроллером IR 3567B, поддерживающим протокол I2C и большое число энергосберегающих функций.
Сердцем модели стал GPU Hawaii, выпущен он в конце апреля 2015 года, уникальный номер плохо читаем. Графический процессор произведен по 28 нм техпроцессу и включает в себя 2816 универсальных шейдерных процессоров, 64 блока растеризации и 176 текстурных блоков.
Общий объем видеопамяти составляет 8192 Мбайт, он набран шестнадцатью микросхемами по 512 Мбайт каждая производства Elpida. Маркировка SKhynix H5GC4H24AJR-T2C.
Паспортная частота памяти – 1500 МГц (эффективная частота 6000 МГц). Обмен данными осуществляется посредством 512-битной шины.
