Система охлаждения
В системе охлаждения различных видеокарт Palit мне всегда попадались мелкие, но критические недостатки. То зона VRM плохо охлаждается, то радиатор плохо припаян к тепловым трубкам.
В случае Palit GeForce GTX 980 Ti Super JetStream компания превзошла сама себя. Сколько я не старался, но найти уязвимое место в конструкции СО мне не удалось. Все сделано просто и добротно. Где нужен контакт, там он есть. Надо охладить систему VRM – получайте заднюю пластину, контактирующую с PCB через термопрокладку.
реклама
На первый взгляд это глупо и мелочно, но именно наличие массы исправлений говорит нам о начале движения компании в правильном направлении. А теперь подробнее об устройстве кулера.

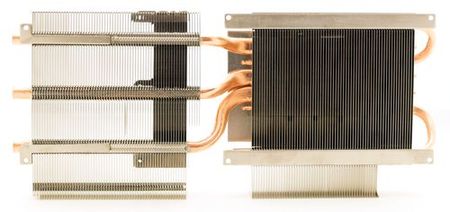

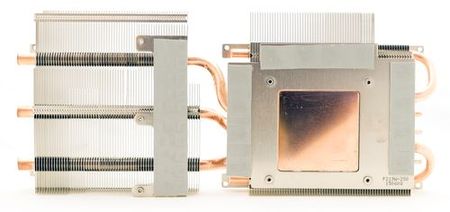

Массивный радиатор состоит из двух секций, на снимке выше справа представлена основная с медной пластиной над GPU и припаянными тепловыми трубками. Припой, насколько мне удалось рассмотреть, присутствует с обеих сторон тепловых трубок и даже между ними. Сами трубки небольшие, всего 6 мм в диаметре.
Во второй части, соединенной с первой тремя тепловыми трубками, с обратной стороны установлена пластина. Она охлаждает зону VRM. И снова здесь применена качественная и добротная пайка. Причем прижим осуществлен тремя винтами, а не (как обычно) только по краям. В итоге все микросхемы DrMOS хорошо охлаждаются.
Высота радиатора (а толщина видеокарты в два с половиной слота неспроста) достигает 26 мм. Ребра теплорассеивателя плотные и высокие, общая площадь очень большая. Для хорошего продува потребуются качественные вентиляторы.
реклама

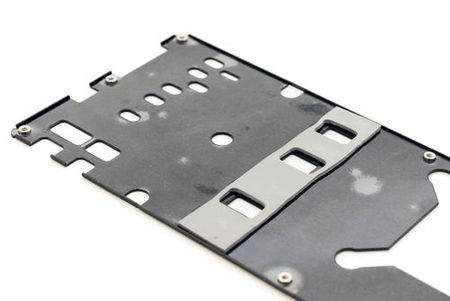

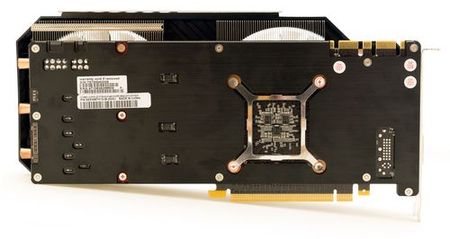

С обратной стороны установлена защитная пластина, одновременно играющая роль радиатора. Обычно производители не соединяют текстолит с ней, но в Palit разумно посчитали дополнительно охладить систему питания.
Для этого на пластину положили термопрокладку, и получилось здорово. При тестировании пластина действительно нагревалась, чем повышала КПД системы охлаждения.

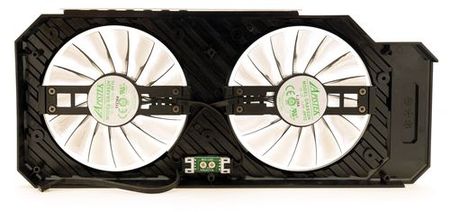

Завершает конструкцию кожух с двумя вентиляторами. Реальный их диаметр составляет 85 мм, что несколько скромнее, чем применяемые ранее вертушки на видеокартах Palit.
Вентиляторы вращаются в разные стороны, крыльчатка каждого состоит из пятнадцати лопастей. Их профиль оптимизирован для создания максимального давления воздуха.
Тестовый стенд
Тестирование Palit GeForce GTX 980 Ti Super JetStream проходило в составе следующей конфигурации:
- Материнская плата: ASUS X99-Deluxe (Intel X99, LGA 2011-3);
- Процессор: Intel Core i7-5960X 4000 МГц (125 МГц х 32, 1.23 В);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 Corsair Vengeance 2750 МГц, 4 x 4 Гбайта, (15-17-17-36-1T, 1.65 В);
- Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1500i Digital, 1500 Ватт;
- Аудиокарта: ASUS Xonar Essence STX;
- Операционная система: Microsoft Windows 7 x64 SP1.
Перечень используемых контрольно-измерительных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых СО. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место. Если радиатор отсутствует, то датчик крепился на самое горячее место, определяемое пирометром заранее.
Исследование потенциала системы охлаждения
реклама

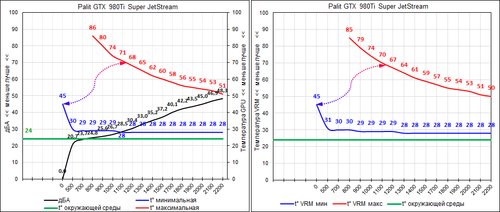

Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя – в режиме простоя.
- Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 0% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с чёрной линией – уровень шума.
Все видеокарты тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.
Температуры графического ядра/системы питания и обороты вентилятора/ов.
Стиль работы вентиляторов следующий: при старте и остановке они несколько раз заново раскручиваются. Я теряюсь в догадках, но мне кажется, это сделано для удаления пыли. В простое видеокарта полностью их отключает. Как следствие, фиксируется результат 0 дБА, причем уровень нагрева основных компонентов невысокий. Вентиляторы включаются при достижении температуры в 60°C, а точка невозврата установлена на отметке 75°C.
Видеокарта старается поддерживать такие обороты, чтобы не допустить повышения температуры больше 75°C. Отключаются вентиляторы при 58°C. Это весьма мягкий режим, нацеленный на максимальную тишину. В нагрузке уровень шума не преодолевает планки в 30 дБА (29.5 дБА) – условно комфортный уровень шума. При этом вертушки раскрутились до 1150 об/мин.

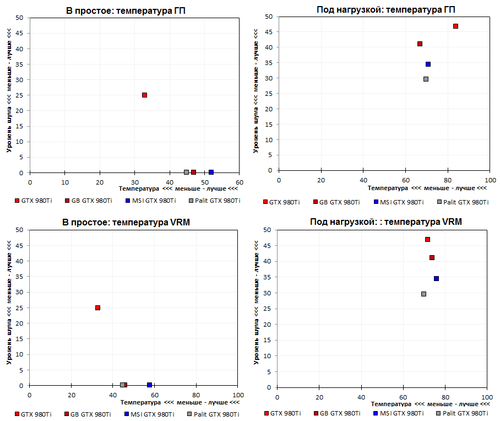

Поразительно, как хорошо работает пластина VRM, соединенная с основным радиатором. Разница температур между GPU и VRM практически равна нулю. Вот за это стоит сказать отдельное спасибо инженерам Palit. Можно смело разгонять видеокарту с повышением напряжения и не беспокоиться за перегрев.
И все же свист дросселей присутствует. Он не больше и не меньше, нежели у остальных образцов GeForce GTX 980 Ti. Так что среди них версия Palit Super JetStream остается самой тихой видеокартой.
