Система охлаждения

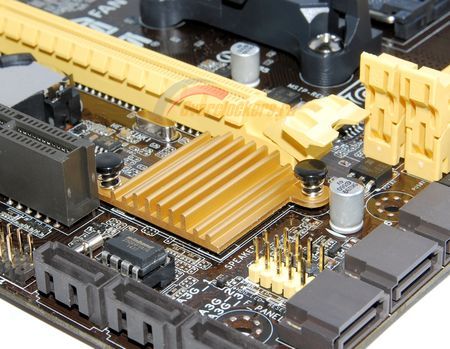

На всех платах присутствует только по одному радиатору, который отвечает за отвод тепла с кристалла набора системной логики AMD A58.
Фактически это просто пластина с оребрением из алюминиевого сплава с декоративным покрытием желтого цвета, а не радиатор в классическом понимании этого слова. Впрочем, для ASUS такое решение на бюджетных моделях привычно с давних пор. Крепление осуществлено с помощью пластиковых подпружиненных защелок. Термоинтерфейс – «терможвачка».
Вспоминается то, как в свое время платы под Socket AM2(+) и Socket AM3 этого производителя страдали «болячкой отвала южного моста» – в процессе эксплуатации из-за повышенного нагрева нарушалась пайка, выполненная в виде «шариков» (BGA), и подложка кристалла южного моста практически в прямом смысле отваливалась от материнской платы.
реклама
С возможностями построения системы охлаждения ASUS поступила в своем бюджетном амплуа:

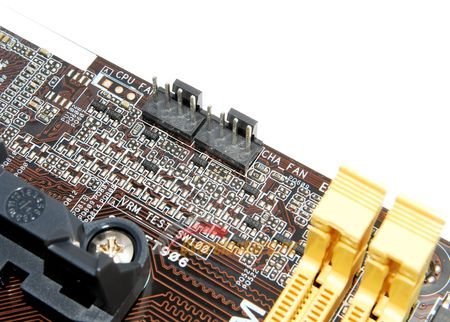

Только два четырехконтактных разъема на всю плату: для системы охлаждения процессора (CPU_FAN) и общий (CHA_FAN). И оба они, бок о бок, установлены на верхнем краю платы.
Так что если вдруг потребуется оснастить корзину с жесткими дисками дополнительным охлаждением, то провод придется тянуть через весь объем корпуса. Регулировка оборотов предусмотрена на обоих разъемах, но только для тех вентиляторов, которые оснащены ШИМ.
Температура элементов подсистемы питания процессора под нагрузкой достигает +104°C на всех трех платах, в простое – около +44°C. Радиатор набора системной логики под нагрузкой прогревается до +60°C, в простое – ~+43°C.
Подсистемы питания процессора и оперативной памяти
Архитектура процессоров AMD в исполнении Socket FM2(+) требует три основных питания, что можно проследить на, например, материнской плате Gigabyte F2A85X-UP4, обзор которой был опубликован почти три года назад.
реклама
Но со временем экономия средств, обусловленная бюджетным сегментом, на который ориентирован Socket FM2(+), привела к тому, что производители смогли объединить два из них. В итоге от системной платы требуется обеспечить питание собственно процессорных ядер (CPU Core) и отдельно кэша L3, встроенного северного моста, контроллеров памяти, HT, PCI-E и прочего (CPU NB Core), от последнего запитано и интегрированное графическое ядро (если оно есть в процессоре). Отдельным преобразователем обеспечивается питание оперативной памяти.
Процессор

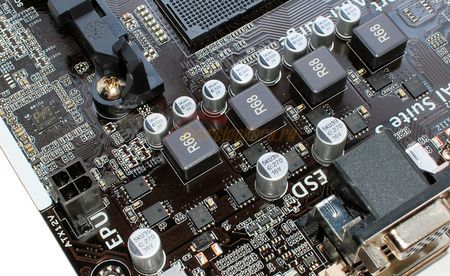

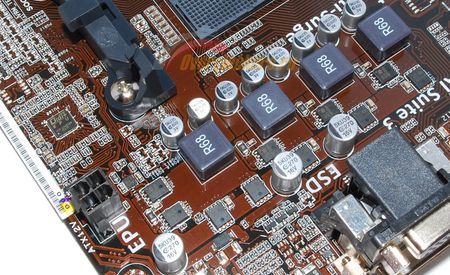

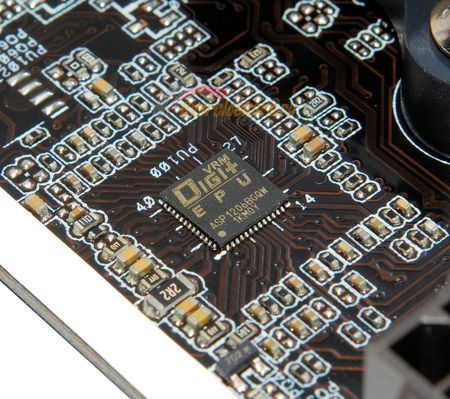

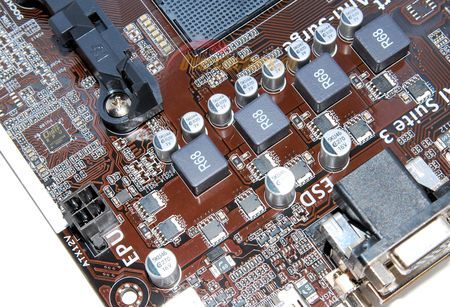

На ASUS A58M-K, ASUS A58M-E и ASUS A58M-A/USB3 около процессорного разъема мы обнаружим четыре фазы, три из которых относятся к питанию CPU Core и одна – CPU NB Core. Оба этих преобразователя управляются перемаркированным контроллером ASP1206BGQW.
Это традиционно для ASUS – наносить свою маркировку на ШИМ-контроллеры. И, по всей видимости, использованный ШИМ-контроллер является бюджетным: не все драйверы фаз интегрированы – один драйвер с маркировкой 4J=1J установлен дополнительно, используясь для фазы CPU NB Core, которая, к тому же, базируется на удвоенном числе мосфетов.
На этом схожесть плат заканчивается: фазы питания процессора на всех трех моделях набраны разными мосфетами.
ASUS A58M-K
Используются M3056M и M3054M производства UBIQ Semiconductor (вспоминается ASUS AM1M-A для процессоров AMD Socket AM1).
ASUS A58M-E
реклама
Тут тоже M3056M и M3054M.
ASUS A58M-A/USB3
А вот на этой плате установлены явно более дорогие 4030DL и 6030DL производства, скорее всего, NXP Semiconductors (в первую очередь на ум приходит продукция ASRock, например, ASRock FM2A88M Pro3+).
Оперативная память

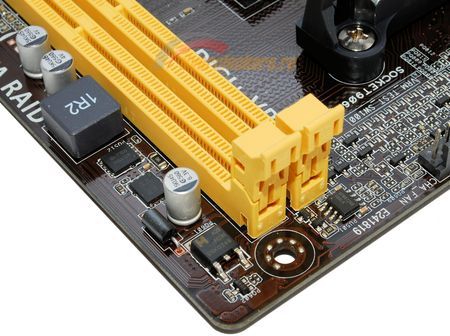

Питание оперативной памяти на платах идентично: однофазное, под управлением ШИМ-контроллера Anpec APW8720B и пара мосфетов NTMFS4C13N производства ON Semiconductor.
Объединяет материнские платы еще один фирменный признак бюджетных моделей ASUS:

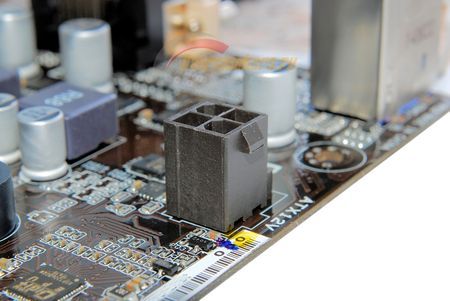

Разъем дополнительного питания ATX расположен так, что его защелка с большой долей вероятности будет упираться либо в боковую крышку системного блока, либо в блок питания.
