Обзор материнских плат ASUS A58M-K, ASUS A58M-E и ASUS A58M-A/USB3 на чипсете AMD A58 (страница 4)
реклама
Интерфейсные панели материнских плат
Задние интерфейсные панели рассматриваемых материнских плат одинаковы по разводке, но несколько отличаются по установленным разъемам.
реклама

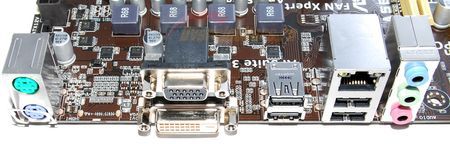

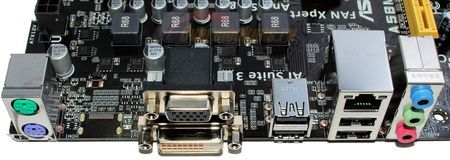

ASUS A58M-E и ASUS A58M-K предлагают:
- Два PS/2 для подключения мыши и клавиатуры;
- Один DVI-D и один D-Sub;
- Два USB 2.0/1.1;
- Один сетевой порт RJ-45 и два USB 2.0/1.1;
- Блок аудиоразъемов.

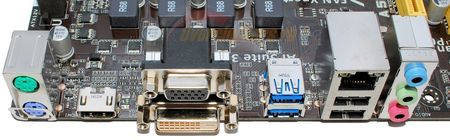

ASUS A58M-A/USB3:
- Два PS/2 для подключения мыши и клавиатуры;
- Один HDMI;
- Один DVI-D и один D-Sub;
- Два USB 3.0/2.0/1.1;
- Один сетевой порт RJ-45 и два USB 2.0/1.1;
- Блок аудиоразъемов.
На ASUS A58M-A/USB3, как можно видеть, появился HDMI (отметим, что за каждый разъем этого типа производитель платит дополнительный лицензионный сбор), а два USB 2.0 заменены на USB 3.0. В общем, здесь эта плата оправдывает свою увеличенную разницу в стоимости.
Слоты расширения
Здесь все одинаково:
Три слота:
- Один PEG, который подключается к процессору и является PCI-Express x16 2.0/3.0 (в зависимости от установленного ЦП);
- Один PCI-Express x1 2.0;
- Один PCI.
реклама
Аппаратная составляющая BIOS

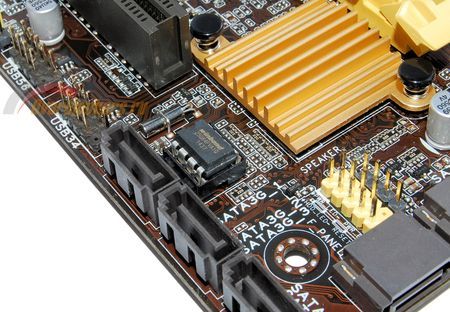

Инженеры ASUS не удержались от дополнительной экономии: на ASUS A58M-E и ASUS A58M-A/USB3 установлено по одной съемной микросхеме флеш-памяти Winbond 25Q64FVAIQ объемом 64 Мбит.

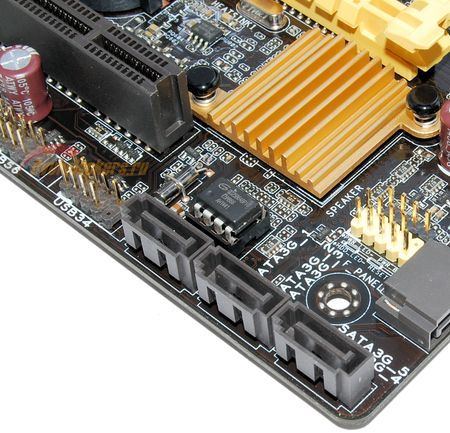

А на самой бюджетной из тестируемой троицы, ASUS A58M-K, использована более дешевая микросхема GigaDevice GD25B64BP1G, также объемом 64 Мбит.
Редкое решение, ранее на материнских платах потребительского класса мне не встречалось. Впрочем, компания ASUS стала применять продукцию GigaDevice лишь в прошлом году.

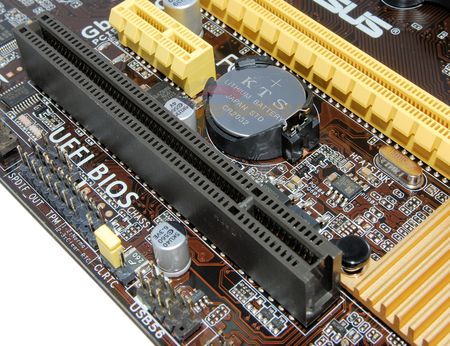

Батарейка расположена между слотами и будет заблокирована видеокартой с более-менее массивной системой охлаждения.

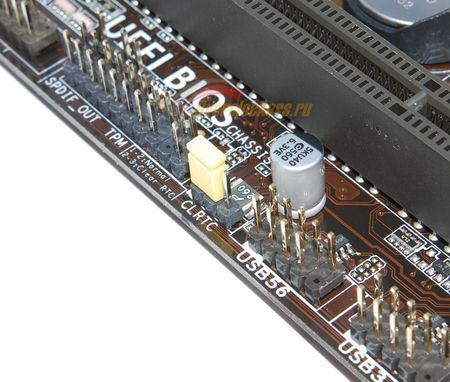

Перемычка сброса настроек расположена на нижнем краю платы и это именно перемычка, а не два голых штырька для замыкания металлическим предметом.
