Дизайн и особенности материнских плат

Система охлаждения

На всех платах присутствует лишь радиатор для отвода тепла от набора системной логики («чипсета»).

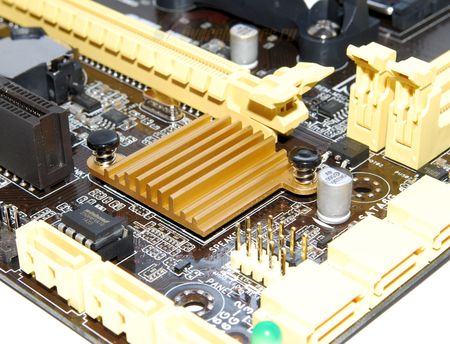

Алюминиевый сплав с декоративным покрытием, крепление с помощью пластиковых подпружиненных защелок. Термоинтерфейс – «терможвачка». При этом решения ASUS и MSI больше напоминают оребренные пластинки, нежели полноценные теплорассеиватели. И лишь у ASRock установлен полноценный радиатор.

Возможно, это прозвучит неожиданно, но в одинаковых условиях открытого тестового стенда разница в радиаторах не сыграла никакой роли: во всех случаях температура по показаниям пирометра под нагрузками, создаваемыми интенсивными операциями чтения и записи с накопителей, составляла ~ +55 °C. Скорее всего, разница возникнет только в случае активной циркуляции воздуха в корпусе системного блока или направленного обдува.

А с организацией нормального обдува могут быть проблемы, ведь самая «продвинутая» в этом вопросе материнская плата MSI позволяет подключить только три вентилятора (считая СО процессора), а ASUS и ASRock и вовсе оснащены лишь двумя.

ASRock FM2A88M Pro3+.

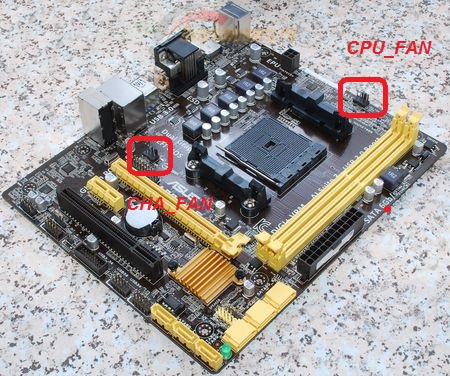

И на CPU_FAN, и на CHA_FAN регулировка оборотов доступна только для вентиляторов с ШИМ-управлением (четырехконтактных).

ASUS A88XM-E.

Картина аналогична.

MSI A88XM-P33.

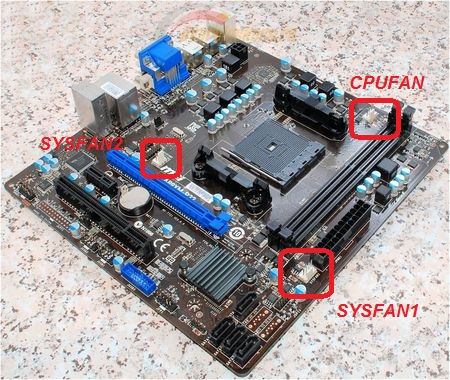

CPUFAN – управляются только вентиляторы с ШИМ-управлением, SYSFAN1 – управляются трех и четырехконтактные вентиляторы, SYSFAN2 – неуправляем.

И именно плата MSI выглядит наиболее оптимально: можно подключить и вентилятор на задней стенке корпуса, и вентилятор для обдува корзины с накопителями.

Подсистемы питания процессора и оперативной памяти

Архитектура процессоров AMD в исполнении Socket FM2+ такова, что им требуется два основных питания, отличающихся значениями напряжений – собственно процессорных ядер (CPU Core) и отдельно кэша L3, встроенного северного моста, контроллеров памяти, HT, PCI-E и прочего (CPU NB Core). Отдельным преобразователем обеспечивается питание оперативной памяти.

ASRock FM2A88M Pro3+.

ШИМ-контроллер Intersil ISL6337. Фазы набраны с использованием мосфетов SinoPower SM4337 (по одному) и SM4336 (по два на фазу).

Преобразователь питания памяти однофазный, роль силовых элементов играют три мосфета SinoPower SM4337. ШИМ-контроллер – Anpec APW8720B.

ASUS A88XM-E:

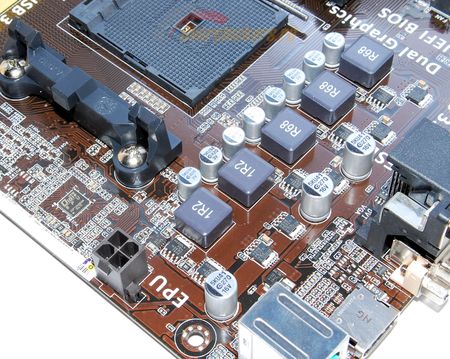

Маркировка неизвестна. ШИМ-контроллер – традиционно для ASUS перемаркирован. Фазы набраны мосфетами 4030DL и 6030DL производства, скорее всего, NXP Semiconductors.

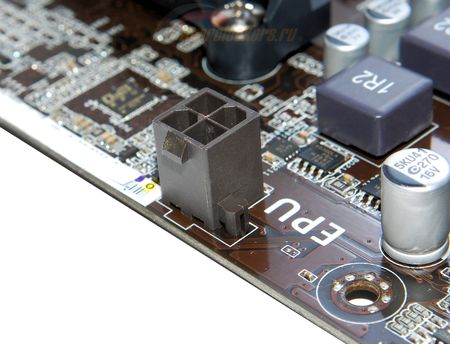

Обратите внимание на то, как удачно расположена защелка на разъеме дополнительного питания ATX.

Обладателю материнской платы с таким «сюрпризом» практически обеспечены приятные минуты попыток подобраться к защелке, которая будет расположена вплотную либо к БП, либо к стенке корпуса (в зависимости от внутренней планировки корпуса). Подобное явление традиционно для решений ASUS нижнего и среднего ценового сегмента.

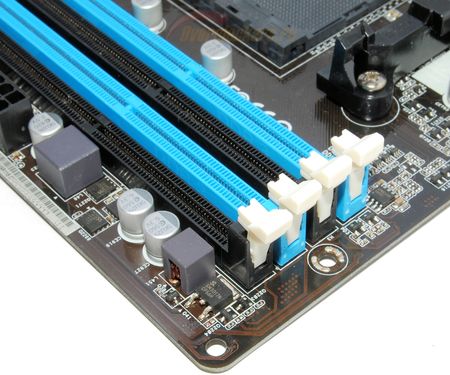

Преобразователь питания оперативной памяти однофазный.

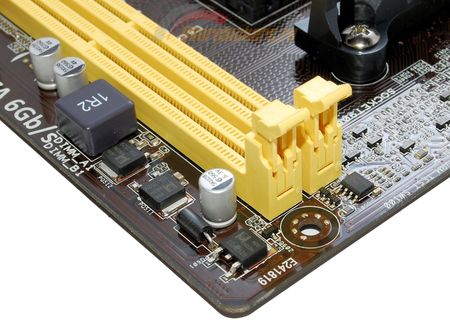

Пара мосфетов N03M производства ExcellianceMOS и ШИМ-контроллер – Anpec APW8720B.

MSI отдала предпочтение мосфетам Nikos.

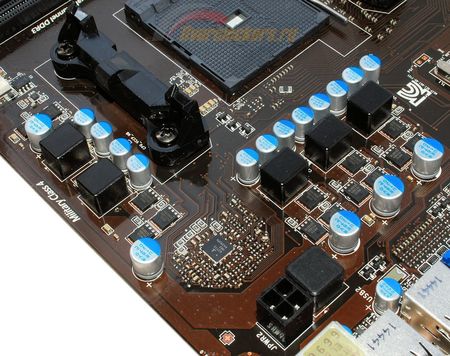

Два Nikos PK510BA и один Nikos PK516BA. ШИМ-контроллер – Intersil ISL62773.

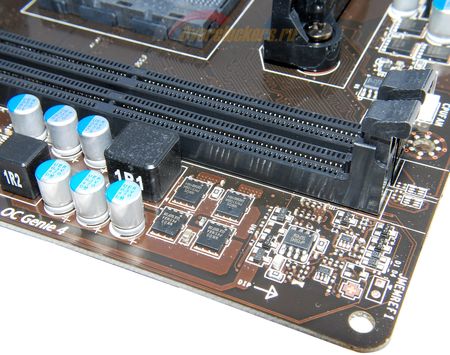

Питание памяти также построено с использованием PK510BA и Nikos PK516BA под управлением ШИМ-контроллера uP1504S производства uPI Semiconductor.
