Дизайн, прочая элементная база и особенности

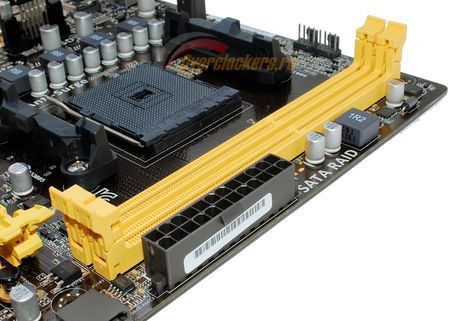

Слотов памяти всего два.
Заявлена поддержка частот вплоть до 2400 МГц, но для этого значения ASUS дает оговорку «OC», что означает «режим разгона» (или дословно – «работать может, но не обещаем»). Суммарно можно установить до 32 Гбайт DDR3.
Слоты памяти оснащены защелками с обеих сторон, но нужно учитывать один момент.
реклама

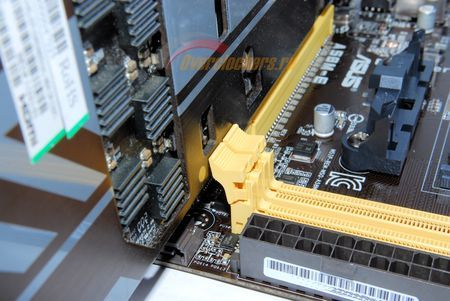

Если мы устанавливаем длинномерную видеокарту, то она с обратной стороны не должна быть оснащена защитной упорной пластиной.

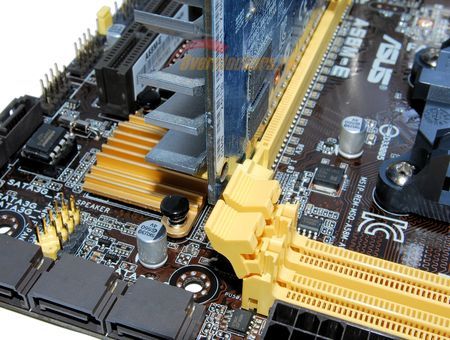

Впрочем, маловероятно, что под систему на A58 будет приобретаться модель класса Radeon R9 280X. Но вот появление в такой системе видеокарты с двухслотовой системой охлаждения – явление вполне реальное. И в этом случае будет сильно ограничен доступ к портам SATA:
Они не будут заблокированы, но отключение/подключение накопителей будет затруднено.
В количестве портов SATA, кстати, заключено еще одно различие между платами.
реклама
На ASUS A58M-E и ASUS A58M-A/USB3 установлено по шесть SATA2 (обращаем внимание на версию SATA – вторая, а не третья – такова особенность AMD A58), тогда как на самой младшей ASUS A58M-K – только четыре.

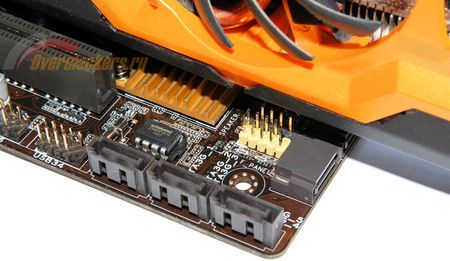

Обратите внимание, что в этом случае инженеры ASUS благоразумно пожертвовали теми двумя SATA, о сложностях доступа к которым упоминалось выше. Но и здесь не обошлось без «тонкостей»:

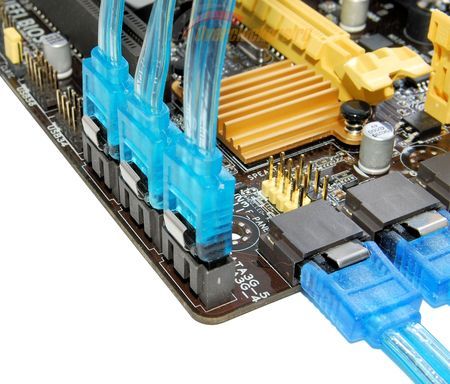

Защелки обращены «наружу». Обладателям тесных корпусов не позавидуешь – защелки шлейфов SATA упрутся в боковую стенку.

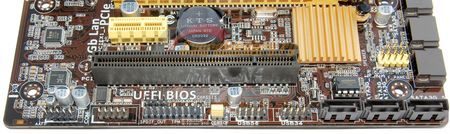

Набор интерфейсов, расположенный по нижнему краю плат, идентичен.
Справа налево: две колодки для подключения четырех портов USB 2.0/1.1, колодка модуля шифрования TPM (над ней колодка SPDIF), колодка COM-порта (поддержка RS-232 обеспечивается микросхемой UTC 75232G), колодка для подключения аудиоразъемов передней панели корпуса системного блока.
По левому краю плат расположился одинаковый набор контроллеров: звуковой Realtek ALC887-VD, ввода-вывода (I/O) ITE IT8603E и гигабитный сетевой Realtek RTL811GR.

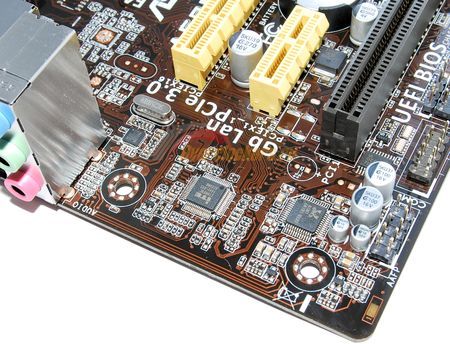

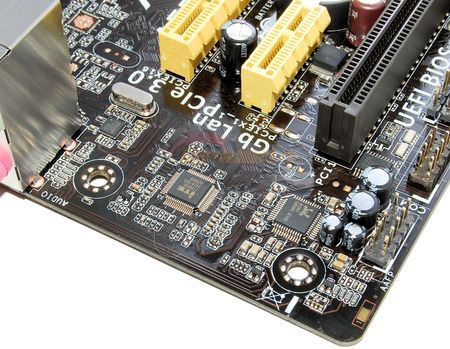

Одна лишь разница: в цепи аудиотракта ASUS A58M-E и ASUS A58M-K используются конденсаторы на жидкостном электролите, но это не модный нынче «теплый ламповый» звук, это просто удешевление. А вот на ASUS A58M-A/USB3 распаяны полимерные конденсаторы.
В целом просто и в обоих случаях недорого, но вполне прилично.

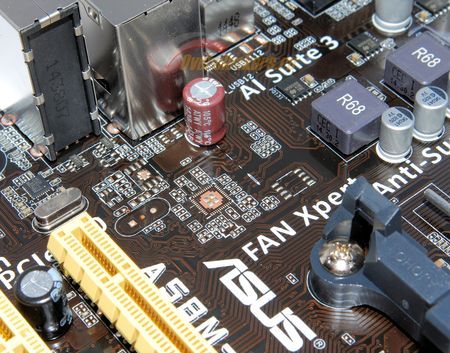

Еще одно отличие обнаруживается, если сравнить срединную часть материнских плат аккурат за блоком аудиоразъемов. На ASUS A58M-E и ASUS A58M-K мы видим пустующие контактные площадки.
реклама
Но ASUS A58M-A/USB3, согласно приставке «USB3» в названии, оснащена контроллером, реализующим интерфейс USB 3.0, который не поддерживается набором системной логики AMD A58.

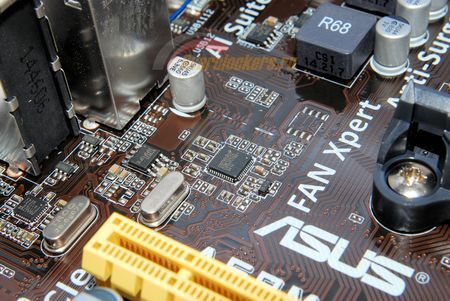

Именно ASMedia ASM1042A, а также сопутствующая ему обвязка (контроллер Richtek RT9025, кварц и прочая «мелочевка») занимают эти пустующие площадки.
