Подсистемы питания процессора, оперативной памяти и северного моста
Как уже было отмечено во вступлении, Socket AM3+ стар, а потому здесь нет того, чем могут похвастать современные процессорные разъемы – высокого уровня интеграции: два раздельных преобразователя питания CPU (хотя и управляемых общим ШИМ-контроллером), отдельный преобразователь питания северного моста набора системной логики.
Для сравнения – у современных Intel LGA 1155/1150 северный мост в процессоре, а в LGA 1150 под теплораспределительной крышкой CPU появился и собственный преобразователь питания. Да и у самой AMD в процессорах Socket FM2(+)/FM3(+) северный мост интегрирован в ЦП. А вот у Socket AM3(+) – нет.
Подсистема питания процессора состоит из двух преобразователей: двухфазного CPU NB Core и трехфазного CPU Core.
реклама
ШИМ-контроллер привычно для ASUS перемаркирован, но судя по тому, что применены два внешних драйвера (uP6281DB и uP6282BD), под маркировкой EPU ASP0903C скрывается решение начального уровня. В качестве силовых элементов используются транзисторы Nikos P0603BDF и ON Semiconductor NTMFS4C09N – по два на каждую фазу.

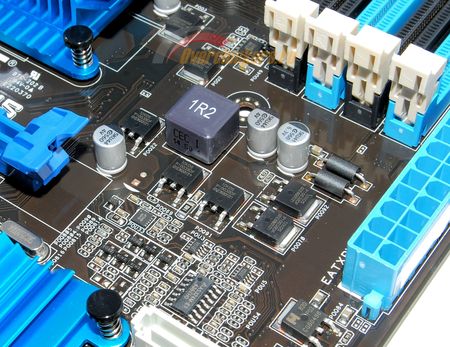

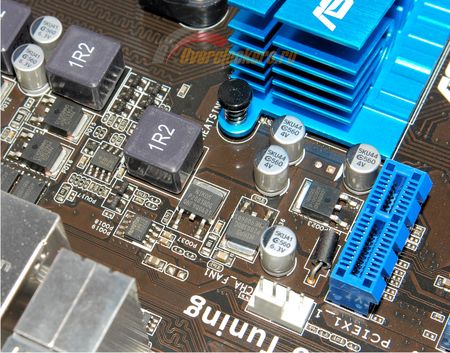

Питание северного моста набора системной логики обеспечивается однофазным преобразователем:
Управляющий ШИМ-контроллер – Richtek RT8120F.
Преобразователь питания оперативной памяти «переехал» из своего традиционного расположения в правом верхнем углу платы.
Пустота.
А сам преобразователь теперь под слотами памяти внизу.
реклама
Здесь ШИМ-контроллер – uPI Semiconductor uP1540P.
Дизайн, прочая элементная база и особенности

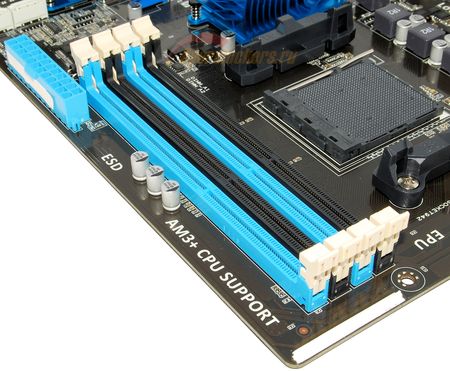

Инженеры ASUS разместили четыре слота, рассчитанные на установку модулей памяти DDR3 суммарным объемом до 32 Гбайт включительно.
Однако есть частотные ограничения: фактически гарантируется стабильная работа только на эффективных частотах до 1600 МГц, 1866 и 2133 МГц снабжены пометкой «в режиме разгона», а про 2400 МГц не говорится вовсе.
Слоты памяти все пронумерованы, однако никаких уточнений относительно того, в какой комбинации желательно устанавливать модули в первую очередь (A1-B1 или A2-B2), в инструкции к материнской плате не содержится. Стоит заметить, что система стабильно функционировала в обеих комбинациях.

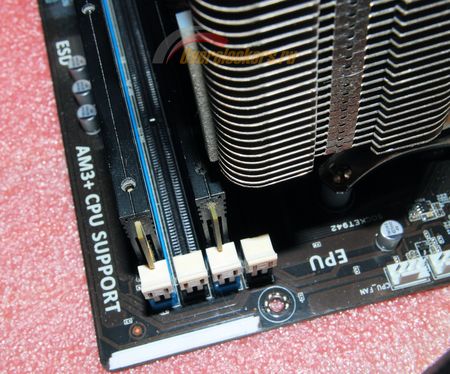

Однако пользователям, обладающим модулями памяти с высокими радиаторами, стоит быть внимательными: при установке массивных систем охлаждения (вроде используемой Noctua NH-D14) следует быть готовым к проблемам совместимости.
Noctua NH-D14 своим радиатором даже без установки второго вентилятора накрывает два первых слота, а с оным есть шансы затруднить эксплуатацию всех четырех. Для справки: общая высота планки памяти вместе с радиатором в таком случае не должна превышать 53 мм (подчеркнем: для других систем охлаждения процессора эта цифра может быть иной).

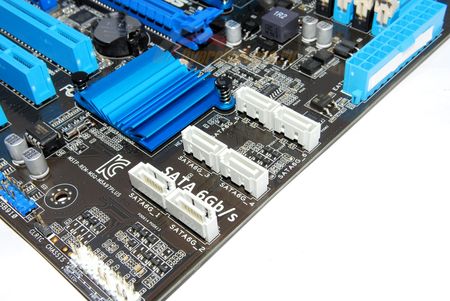

Ближе к правому нижнему углу платы обнаруживается шесть портов SATA 6 Гбит/с – максимум возможностей южного моста AMD SB950.
Как и положено по статусу для бюджетной материнской платы, все они ориентированы перпендикулярно к поверхности платы. Однако инженеры ASUS не стали компоновать их в одну группу, а разбили попарно и разнесли на некоторое расстояние друг от друга, что позволит без каких-либо ограничений использовать шлейфы SATA, оснащенные защелками. За одним «но»:
реклама

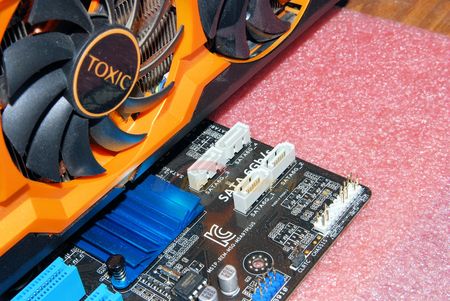

При использовании длинномерной видеокарты кожух системы охлаждения закроет доступ к двум портам SATA 6 Гбит/с.
По нижнему краю платы разместился крайне минималистичный набор возможностей:
Три колодки (синего цвета) для подключения шести портов USB 2.0/1.1. Помимо них – колодка (справа на фото) для подключения передней панели корпуса системного блока (кнопки управления и светоиндикаторы работы) и две мультимедийных колодки – аудиопанели корпуса системного блока и SPDIF. Очевидно, что предполагалась еще возможность подключения модуля шифрования TMP, однако соответствующая колодка не была установлена и контактные площадки оставлены пустующими.
По левому краю платы привычно расположены аудиоконтроллер, сетевой гигабитный контроллер и контроллер ввода-вывода.
Realtek ALC887, Realtek RTL8111F и ITE IT8721F соответственно. Никаких изысков вроде декоративных крышечек, «теплых» ламповых конденсаторов с жидкостным электролитом и пустых участков печатной платы без токопроводящих слоев.
И последний контроллер, который хоть как-то еще может заинтересовать – это тактовый генератор.

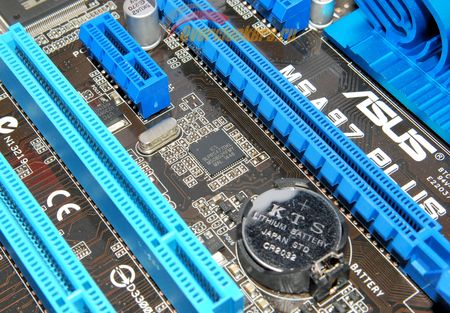

В центре платы, между слотами расширения распаян генератор ICS – 9LPRS477DKL. Именно им задается частота системной шины и от него работают часы.

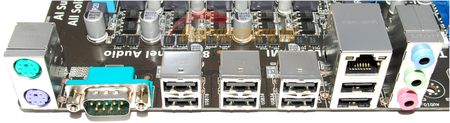

Интерфейсная панель
- Два порта PS/2 для подключения мыши и клавиатуры;
- COM-порт (поддержка RS-232 обеспечивается микросхемой UTC 75232G);
- Шесть USB 2.0/1.1;
- Один сетевой порт RJ-45 и два USB 2.0/1.1;
- Блок аудиоразъемов.
Слоты расширения

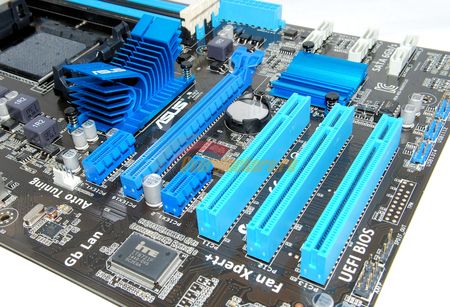

На материнской плате ASUS M5A97 Plus установлено шесть слотов расширения, но любители установки двух и более видеокарт одновременно будут разочарованы: полноразмерный слот PCI-Express 2.0 х16 только один.
Компанию ему составляют три слота старой шины PCI (напомню, что южный мост AMD SB950 остался практически последним южным мостом на массовом розничном рынке, поддерживающим этот интерфейс нативно – без установки специальных контроллеров-адаптеров) и два слота PCI-E x1 2.0.
Разумеется, нижний PCI-E x1 будет заблокирован при установке видеокарты с двухслотовой системой охлаждения, но зато верхний не только всегда свободен, но и способен принять длинномерные карты расширения: с этой целью на радиаторе северного моста чипсета специально убрана часть ребер.

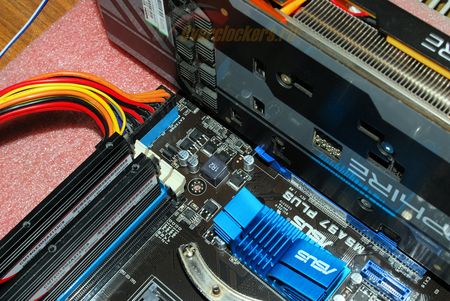

Мало того, препятствием не станут даже слоты памяти:
Да и провода основного питания ATX не будут мешаться длинномерной видеокарте.
