Аппаратная составляющая BIOS
Традиционно для ASUS используется съемная микросхема флеш-памяти Winbond 25Q64FVAIQ объемом 64 Мбит, которая установлена в нижней части материнской платы в специальной «кроватке».
Перемычка для сброса настроек BIOS выполнена в виде двух штырьков, которые можно замкнуть жалом отвертки, а не мучиться с перестановкой перемычки. Установлена она на самом краю платы (маркировка CLRTC). Доступ к ней ничем не ограничивается, а расположение ее весьма удобно. Такое положение вещей сейчас становится редкостью.

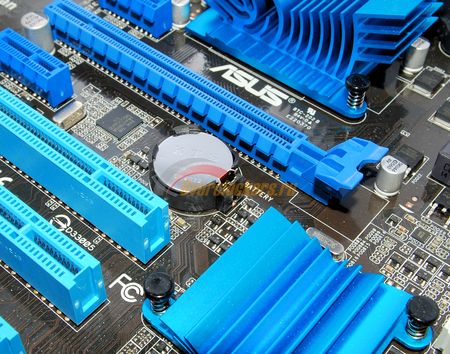

И тут уже огорчает расположение батарейки под самым слотом для видеокарты.
реклама
Что интересно, на плате отсутствуют перемычки дежурного питания, а также больше нет традиционного зеленого светодиода, сигнализирующего о том, что материнская плата находится под напряжением. Инженеры ASUS ринулись в копеечную экономию?
Возможности BIOS Setup
Параметр | ASUS M5A97 Plus |
Материнская плата |
|
Ссылка на сайт | Страница материнской платы на сайте производителя |
Версия BIOS, с которой проводилось тестирование | 0501 за 12 мая 2015 года |
BCLK | Есть, от 100 до 600 МГц с шагом 1 МГц |
Частота PCI-Express | Есть, от 100 до 150 МГц с шагом 1 |
Частота Hyper Transport | Есть, от 800 до 2400 МГц с шагом 200 МГц |
Оперативная память, МГц | Поддержка XMP DDR3-800/ 1066/ 1333/ 1600/ 1866/ 2133/ 2400 |
Множитель процессора CPU Core |
Есть, от 4 до 35 с шагом 1 (до 800 до 7000 МГц) |
Множитель процессора CPU NB Core |
Недоступен* |
Напряжение CPU Core | Есть: - фиксированное (overdrive) от -0.3 В до +0.50 В относительно VID процессора, с шагом 0.03125 В - сдвигом (offset) от 0.003125 В до 0.500000 В с шагом 0.003125 В, как в меньшую, так и в большую сторону. |
Напряжение CPU NB Core | Есть: - фиксированное (overdrive) от -0.3 В до +0.50 В относительно VID процессора, с шагом 0.03125 В - сдвигом (offset) от 0.003125 В до 0.500000 В с шагом 0.003125 В, как в меньшую, так и в большую сторону. |
Напряжение CPU VDDA | Есть, 2.5, 2.6, 2.7, 2.8 В |
Компенсация просадок напряжений CPU Core (LoadLine Calibration) | Присутствует |
Компенсация просадок напряжений CPU NB Core (LoadLine Calibration) | Присутствует |
Напряжение оперативной памяти | Есть: от 1.35 В до 2.20 В с шагом 0.00625 В |
Напряжение северного моста набора системной логики (AMD 970) | Есть: от 1.10 В до 1.25 В с шагом 0.00625 В |
Напряжение южного моста набора системной логики (AMD SB950) | Есть: от 1.10 В до 1.80 В с шагом 0.005 В |
Напряжение NB HT | Есть: от 1.10 В до 1.40 В с шагом 0.01 В |
Напряжение NB 1.8V | Есть: от 1.80 В до 2.10 В с шагом 0.005 В |
Интерфейс BIOS | Графический, поддержка различных языков локализации, русский в том числе |
Функционал BIOS | Профили настроек (восемь в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя отсутствует) |
Локализация интерфейса на русский язык | Есть |
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
Secure Boot | По умолчанию выключено |
Setup BIOS: ASUS M5A97 Plus
«Заводская» версия BIOS – 0405. Произведено обновление до 0501 (наиболее новой версии, из официально доступных на момент тестирования).
Тестовый стенд
реклама
Используемый стенд собирался из следующих комплектующих:
- Процессор: AMD FX-8350 Vishera 4000 МГц;
- Система охлаждения: Noctua NH-D14 с одним штатным вентилятором Noctua NF-P12 (обзор; экземпляр не из этого обзора);
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: ASUS M5A97 Plus;
- Видеокарта: Sapphire Toxic R9 280X / AMD Radeon R9 280X «Tahiti XTL» 3 Гбайта GDDR5 (11221-01; экземпляр из этого обзора);
- Оперативная память: 2 х 2 Гбайта Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В) в режиме DDR3-1333 9-9-9-24-74-1T (отдельно не тестировалась; отборный комплект; отчасти ее возможности по разгону могут проиллюстрировать эти два материала: 1 и 2);
- Блок питания: Corsair HX750W 750 Ватт (отдельно не тестировался; незначительно доработан по элементной базе);
- Системный накопитель: SSD SmartBuy Ignition 60 Гбайт (Phison PS3108-S8 + 24 нм MLC ToggleNAND Toshiba, S8FM04.6; из этого обзора);
- Для тестов производительности интерфейса SATA, размещения игр и тестовых приложений: SSD SanDisk Extreme Pro 480 Гбайт (Marvell 88SS9187-BLD2 + 19 нм ToggleNAND A19 SanDisk; из этого обзора);
- Звуковая карта ASUS Xonar DX PCI-E x1 (обзор; экземпляр не из этого обзора);
- Корпус: открытый стенд.
Программное обеспечение
- Операционная система Windows 7 x64 SP1 Home Premium со всеми текущими обновлениями;
- Видеодрайверы: AMD Catalyst Omega 14.12.
