Gigabyte GeForce GTX 980 G1 Gaming
Описание на сайте производителя – ссылка.

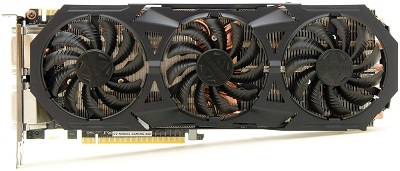

Практически любой пользователь узнает продукцию компании Gigabyte с первой секунды благодаря фирменной системе охлаждения WindForce 3X. Выдает себя и надпись на кожухе СО.
Внешне Gigabyte GeForce GTX 980 G1 Gaming до мельчайших деталей копирует Gigabyte GeForce GTX 970 G1 Gaming, но ее масса существенно тяжелее. Отгадка кроется в более плотном размещении ребер системы охлаждения и большем числе тепловых трубок. Да и сама печатная плата сопоставима с размером эталонной версии Nvidia. В частности она повторяет базовое размещение элементов, но некоторые из них заменены на фирменные.
реклама
Перед нами СО пусть и без вишенки (а вишенкой можно назвать испарительную камеру, некогда используемую в видеокартах Gigabyte), но достаточно грамотно сконструированная.

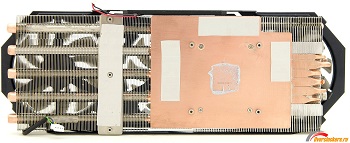

Шесть тепловых трубок, пять из которых 8 мм в диаметре, максимально используют площадь радиатора. Для контакта с графическим ядром задействована единая и крупная пластина из меди. С нею контактируют и микросхемы памяти. И снова есть вопросы к качеству теплопередающих материалов. Прокладки очень тонкие! В единую систему охлаждения с GPU объединена и система питания. Стоит отметить, что расстояние между ребрами критически маленькое, есть вероятность, что вентиляторам не хватит сил продуть их.
Активная часть представлена тремя низкопрофильными вентиляторами фирмы Power Logic PLD08010S12HH с техническими характеристиками 12 В, 0.35 А.

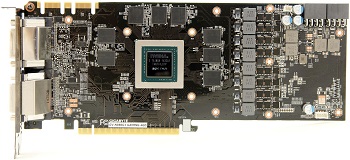

Видеокарта Gigabyte GeForce GTX 980 G1 Gaming выполнена на оригинальной печатной плате черного цвета.
Система питания «4+1» эталонной версии GeForce GTX 980 превратилась в «8+2». Использованы два 8pin разъема питания, а для вывода на мониторы нашлось место для специальных ключей (видны в левой части видеокарты).
ШИМ-контроллер остался прежним – NCP81174.
реклама

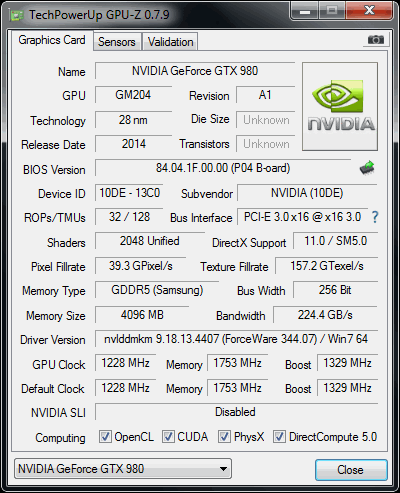

Номинальные частоты видеокарты составляют 1228 МГц для GPU (GPU Boost до 1329 МГц) и 1753 МГц для памяти.
В режиме нагрузки технология GPU Boost 2.0 дает видеокарте показать свой характер. Частота графического ядра составляет 1366 МГц, а температура не превышала 58°C. Установленные вентиляторы хрошо справились со своей задачей, но какой ценой: при скорости вращения 2500 об/мин уровень шума был выше среднего. В очередной раз спрашиваю себя, почему инженеры Gigabyte не могут адекватно подобрать этот параметр.
С обзором одного из экземпляра Gigabyte GeForce GTX 980 G1 Gaming можно ознакомиться по ссылке.
Inno3D iChill GeForce GTX 980 X4 Air Boss Ultra
Описание на сайте производителя – ссылка.
Компания Inno3D со своей линейкой iChill, предназначенной для энтузиастов – одна из тех, кто не желает развиваться по стандартному сценарию. Разработанная ею система охлаждения HerculeZ с самого начала была не такой, как все остальные: громадные размеры, неисчисляемое количество вентиляторов, концептуальный дизайн, сменные панели и прочее.

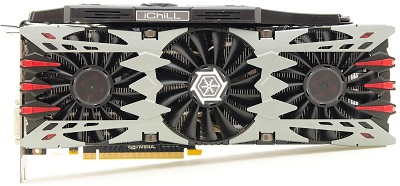

Видеокарта iChill имеет длину 299 мм. Графический ускоритель сразу привлекает внимание благодаря солидным размерам и применению трех больших вентиляторов в системе охлаждения. Гармоническим дополнением уникального стиля являются использования металлических декоративных элементов, которые крепятся винтами под внутренний шестигранник. Система охлаждения выглядит очень мощно.
Вся система охлаждения HerculeZ X4 Air Boss уникальна и не похожа ни на одну другую. Попробуем постепенно разобраться в ее конструкции.

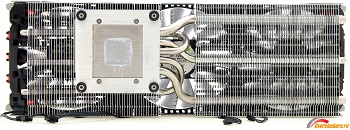

В глаза в первую очередь бросается массивная связка из основного радиатора и тыльной защитной пластины. Разобрать эту конструкцию непросто, вернее очень сложно. Микросхемы памяти охлаждаются небольшой пластиной, которая легко демонтируется.
Убрать радиатор охлаждения системы питания сложнее. После откручивания пары винтов с обратной стороны конструкция остается цельной и не поддается разделению. Объясню, почему. Дело в том, что дополнительное охлаждение фаз питания спереди сидит на термопрокладке, а сзади встает в распор и держится за борт видеокарты.
В передаче тепла от VRM на дополнительный радиатор участвует тепловая трубка.
Всю эту конструкцию накрывает кожух с тремя вентиляторами типоразмера 90 мм (реальный размер лопастей - 86 мм), модели Colorful CF-12915S, что касается небольшой вертушки, нельзя не отметить, что ее размеры действительно маленькие – диаметр всего 47 мм.
реклама

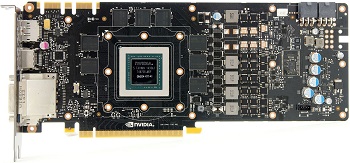

Удивление, да и только может вызвать тот факт, что инженеры Inno3D полностью скопировали дизайн печатной платы эталонного варианта Nvidia GeForce GTX 980. Даже характерные обозначения присутствуют.
В частности, плата GTX 980 представляет собой комбинированное решение из PCB GTX 770/GTX 780. Несмотря на высокие штатные частоты, разъемы питания задействованы стандартные – 6+6pin. Количество фаз также не изменилось и довольно мало: 4+1 фаза.
ШИМ-контроллер – до боли знакомый нам NCP 81174. Он поддерживает управление четырьмя фазами питания, которыми видеокарта и оснащена.

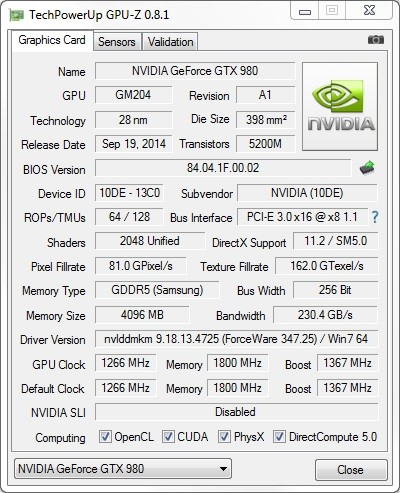

Видеокарта Inno3D iChill GeForce GTX 980 X4 Air Boss Ultra может похвастаться заводским разгоном, ядро функционирует на частоте 1266 МГц, производитель так же разогнал и видеопамять до красивой цифры 1800 МГц.
В игровых приложениях благодаря алгоритму работы GPU Boost 2.0 тактовая частота видеоядра увеличивалась до отметки в 1380 МГц. Это очень хороший показатель. Примененная система охлаждения не давала разогреться графическому процессору выше 54°C, что можно назвать отличным результатом. В целом уровень шума был средний.
Видеокарта Inno3D iChill GeForce GTX 980 X4 Air Boss Ultra успела побывать в нашей лаборатории, если вы пропустили в свое время этот обзор, сейчас самое время с ним ознакомиться: «Обзор и тестирование видеокарты Inno3D iChill GeForce GTX 980 X4 Air Boss Ultra».
MSI GeForce GTX 980 Gaming
Описание на сайте производителя – ссылка.
Компания MSI, один из главных партнеров NVIDIA, конечно же, не могла обойти стороной такое важное событие, как релиз флагманской видеокарты NVIDIA GeForce GTX 980, представив несколько собственных вариантов. Одним из них является модель MSI GeForce GTX 980 Gaming 4G, с которой мы и познакомимся поближе.

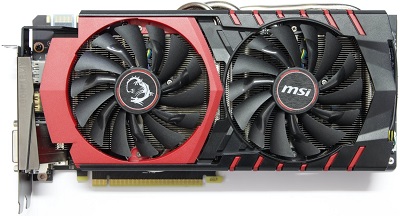

Внешне данная видеокарта напоминает MSI GeForce GTX 970 Gaming 4G. Это было ошибочное впечатление.

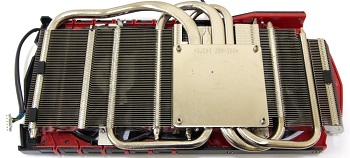

Кулер состоит из достаточно крупного радиатора, набранного из 58 алюминиевых никелированных пластин, двух вентиляторов с диаметром лопастей 95 мм и пластикового кожуха, который накрывает всю конструкцию сверху. Благодаря достаточно большому диаметру достигается обдув 90% площади радиатора. Сами вертушки представлены устройствами Power Logic PLD10010S12HH с техническими характеристиками 12 В, 0.4 А. Скорость вращения лежит в диапазоне 0 – 2300 об/мин.
Для повышения эффективности теплообмена используются четыре тепловые трубки: две 8-мм и две 6-мм. Они покрыты слоем никеля, который применяется для минимизации падения эффективности работы вследствие окисления меди. Контакт тепловых трубок с медным основанием улучшен при помощи припоя. Также он используется в местах контакта трубок с ребрами радиатора.
За охлаждение силовых элементов и чипов видеопамяти отвечают отдельный элемент в виде крупной металлической пластины, теплообмен с которой происходит при помощи термопрокладок, и широкий низкопрофильный радиатор.

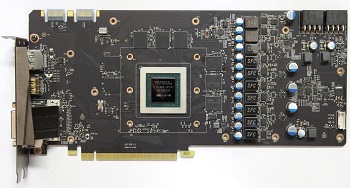

Видеокарта MSI GeForce GTX 980 Gaming выполнена на оригинальной печатной плате черного цвета с матовым покрытием. Несмотря на большую ширину, сама логика расположения ключевых компонентов осталась неизменной.
Система стабилизации питания видеокарты выполненная по схеме 8+2+1 фаза (GPU, Memory, PLL). В качестве основного ШИМ-контроллера используется микросхема ON Semiconductor NCP81174.

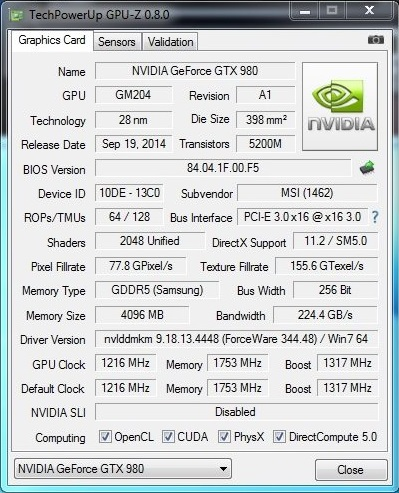

Графический ускоритель MSI GeForce GTX 980 Gaming поставляется с заводским разгоном. Повышение базовых частот составляет до 1216 МГц по ядру против 1126 МГц у эталонной карты GTX 980, в режиме Boost – 1317 МГц при напряжении 1.2 В против 1216 МГц при том же напряжении. Частота памяти – 1753 МГц.
При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки, графическое ядро прогрелось до 64 градусов, а кулер, судя по показаниям мониторинга, работал при этом на 54% от своей максимальной мощности. Система охлаждения в подобном режиме работает практически бесшумно и абсолютно не выделяется на фоне других компонентов ПК.
С данным экземпляром вы можете познакомиться в материале «Обзор и тестирование видеокарты MSI GeForce GTX 980 Gaming 4G».
