Palit GeForce GTX 980 Super JetStream
Описание на сайте производителя – ссылка.

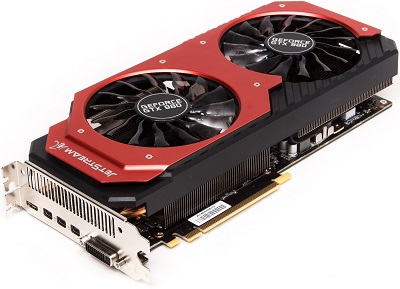

Переходим к графическим ускорителям компании Palit, которые представлены в широком ассортименте. Видеокарта Palit GeForce GTX 980 Super JetStream оснащена оригинальной системой охлаждения с применением черного и красного цветов.
На фоне своих конкурентов размеры модели Palit выглядят интересно, а ее габариты все же заставляют задуматься о более просторном корпусе. Сама система охлаждения выходит за край печатной платы и планку с видеоразъемами.
реклама
Новинка оснащена двухслотовой системой охлаждения, которая имеет достаточно оригинальный дизайн. Лицевая сторона прикрыта яркой металлической панелью красного цвета. Общие габариты видеокарты получились не совсем скромными, в особенности это касается ширины устройства, которая составляет 131 мм, на что необходимо обратить внимание обладателям узких системных блоков. Видеокарта имеет общую длину 279 мм.

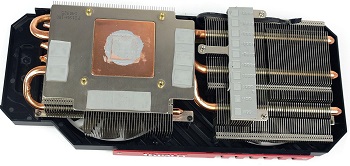

Непосредственно сам радиатор состоит из двух секций, набранных их 47 и 54 алюминиевых никелированных пластин, пронизанных в общем случае пятью тепловыми трубками трех диаметром 8 мм и двух – 6 мм. Графический процессор контактирует с напаянной медной основной. Дополнительно с радиатором через специальные термопрокладки соприкасаются и чипы памяти, а также элементы подсистемы питания.
Кулер имеет два вентилятора диаметром 95 мм производства Apistek, их маркировка следующая GAA8S2H.

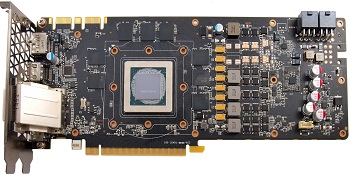

Печатная плата Palit GeForce GTX 980 Super JetStream выполнена на текстолите черного цвета и своими очертаниями напоминает PCB эталонной видеокарты GeForce GTX 980.
Инженеры распаяли оснастили новинку большим количеством фаз. В итоге общая схема питания реализована как 8+1+2 (для GPU, PLL и микросхем памяти соответственно).
Силовая часть управляется ШИМ-контроллером NCP4208 производства ON Semiconductor.
реклама

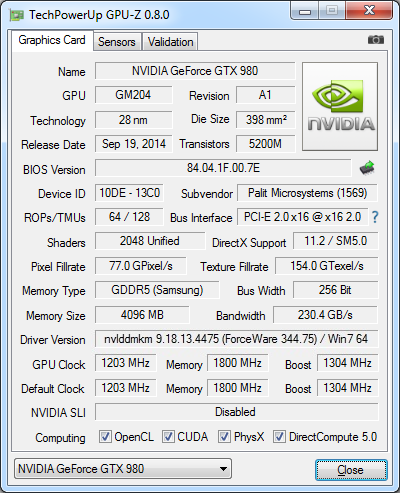

Штатные частоты Palit GeForce GTX 980 Super JetStream составляют 1203 МГц (Turbo Boost до 1304 МГц) и 1800 МГц для графического процессора и памяти, что выше заявленных эталонной карты.
При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки графическое ядро нагрелись до 70 градусов, а кулер, судя по показаниям мониторинга, работал при этом на 31% от своей максимальной мощности, имея самую низкую скорость вращения вентиляторов у протестированных моделей (~800-900 об/мин). Система охлаждения в подобном режиме работает тихо.
Zotac GeForce GTX 980 AMP! Edition
Описание на сайте производителя – ссылка.
Ассортимент компании насчитывает шесть версий графического ускорителя GeForce GTX 980, так что мы еще вернемся к этому вендору.
Видеокарта Zotac GeForce GTX 980 AMP! Edition может похвастать внушительными размерами и системой охлаждения с тремя вентиляторами типоразмера 80 мм. Данная СО относится к серии Triple Silencer.
Схожая конструкция устанавливалась на Zotac GeForce GTX 780 Ti AMP! Edition, но здесь нас ждут небольшие изменения: разработчики заменили центральное устройство с 90 мм на 80 мм, что, по их словам, упростило управление и уменьшило звуковое давление.
Всю лицевую часть закрывает металлический кожух системы охлаждения с боковыми прорезями, насечками и тремя сверкающими серыми полосами. К нижней части крепятся еще две пластины, которые скрашивают общий вид видеокарты.

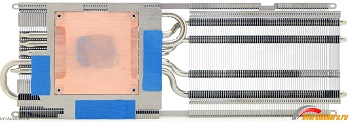

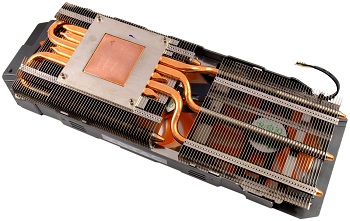

Радиатор представляет собой классическую конструкцию. В основании находится металлическая рамка, к которой осуществляется крепление. В его середине расположился медный теплосъемник.
Поверхность последнего ровная, но не зеркальная. С другой стороны он припаян к пяти медным тепловым трубкам диаметром 6 мм каждая, которые расходятся, как вправо, так и влево, пронизывая два массива алюминиевых ребер.
Три вентилятора монтируются к салазкам и отличаются разной длиной провода для подключения. Диаметр крыльчатки каждого составляет 77 мм, как у системы охлаждения WindForce 3x компании Gigabyte. Здесь используются устройства Apistek GA81S2U с техническими характеристиками 12 В, 0.38 А.
За отвод тепла от микросхем памяти и подсистемы питания отвечает единый плоский радиатор черного цвета с термопрокладками. Область мосфетов получила лишь небольшое оребрение.
реклама
Сомнений быть не может: инженеры использовали эталонную печатную плату со всеми ее плюсами и минусами. Изменения коснулись лишь используемой элементной базы и только.
В узлах фильтрации напряжений установлены твердотельные конденсаторы (преимущественно танталовые) и катушки с ферритовыми сердечниками в закрытых корпусах.
Подсистема питания работает по штатной схеме 4+1+1 (для GPU, MEM, PLL). Два посадочных места остались незадействованными, и, судя по всему, эти фазы предназначены для более мощных ускорителей. Всем управляет знакомый нам ШИМ-контроллер NCP 81174, который распаян на плате.

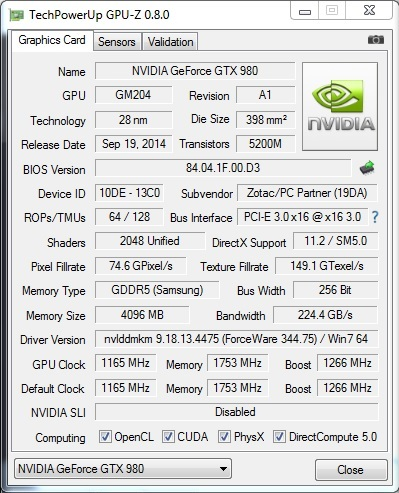

Модель Zotac GeForce GTX 980 изначально поставляется с заводским разгоном. Что удивительно, сам производитель на упаковке об этом факте умалчивает, видимо, приставка AMP! Edition должна говорить сама за себя. Тактовая частота ядра была увеличена с 1126 МГц до 1165 МГц (в режиме Boost до 1266). Видеопамять работает на номинальной частоте 1753 МГц.
Технология GPU Boost работает не так агрессивно, как на видеокартах GeForce GTX 780, но прибавка производительности все же будет и выше, чем на эталонной версии. До порогового значения температуры в 70°C частота ядра равна 1316 МГц, после – 1290 МГц. В течение нескольких минут температура GPU уравнивается на отметке 76°C при напряжении 1.175 В.
Вентиляторы раскрутились до 42% от своей полной мощности, что составляет всего 1700 об/мин, издавая уровень шума ниже среднего. Его можно назвать комфортным для продолжительной работы.
Видеокарта Zotac GeForce GTX 980 AMP! Edition ждет вас в материале «Обзор и тестирование видеокарты Zotac GeForce GTX 980 AMP! Edition».
Zotac GeForce GTX 980 AMP! Extreme Edition
Описание на сайте производителя – ссылка.
Первые оригинальные видеокарты Zotac образовали линейку AMP! Edition. Не столь давно их модельный ряд был расширен за счет более проработанных версий, получивших к названию приставку Extreme Edition. И первыми представителями новой группы, так сказать, пробой пера, стали Zotac GeForce GTX 6xx AMP! Extreme Edition. Логично, что со сменой поколений появились и графические ускорители Extreme Edition «девятой» серии.
К основным отличиям Zotac GeForce GTX 980 AMP! Extreme Edition от эталонного варианта, кроме разгона, можно отнести переработанную PCB и альтернативную систему охлаждения.

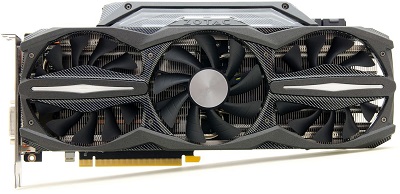

Это четвертая ревизия СО Zotac Extreme Edition. Снаружи изменений немного. Вместо двух вентиляторов появилось три, диаметр оставлен прежний – 86 мм. Сверху под аппендиксом скрыта система охлаждения фаз питания памяти и PLL.
В основе системы охлаждения Extreme Edition лежит радиатор с пятью тепловыми трубками диаметром 8 мм. С уверенностью можно сказать, что такая конструкция выглядит прочно и работает хорошо. Все трубки пропаяны, связь между ними и ребрами радиатора хорошая.
Чуть-чуть КПД можно было отыграть на применении технологии прямого контакта, но инженеры решили обойтись медным основанием. Пластина охлаждения микросхем памяти также соединена с ребрами.
Под основным радиатором находится вспомогательный, охлаждающий VRM. Как всегда, его высота небольшая и площадь тоже. Нельзя сказать, что он подвержен плохому охлаждению, точнее тот объем воздуха, что поступает на него, приемлем, но возникает проблема с отводом.

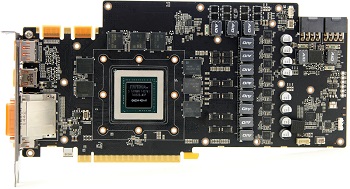

После снятия системы охлаждения открывается прекрасный вид на печатную плату. Поразительно, сколько одновременно инноваций реализовали в Zotac.
Восемь фаз питания GPU, которые размещены довольно далеко друг от друга. В результате разработчики столкнулись с нехваткой ширины печатной платы стандартного размера (98 мм). И ее расширили до 120 мм, а сверху параллельно разъему PCI-e поставили три фазы питания памяти и PLL.
Управляет фазами ШИМ-контроллер NCP 4208. Он не стандартен для GeForce GTX 980, потому что поддерживает протокол I2C. Контроллер программируется, адаптивно отключает и включает фазы, соответствует спецификациям VR11.1. В общем, слишком уж продвинутый для GeForce GTX 980. А связано это с решением инженеров Zotac оснастить видеокарту умными возможностями для разгона, в числе которых расширенное управление, повышенное напряжение, статистика и прочее.
Рядом с разъемами питания установлен блок переключателей, отвечающий за включение режима LN2. При включении последнего максимальная температура понижается до лимита в 53°C. Но полностью лимит TDP не убирается. А OTP это еще одно отключение защиты. В повседневной жизни с воздушным охлаждением оба переключателя можно не трогать.
И завершающим этапом стал модуль OC+. Через него осуществляется коммуникация видеокарты и USB порта, другими словами, данные передаются в программу. С помощью этого модуля можно следить за температурой, напряжением vGPU, изменять vGPU, vMEM и прочее.

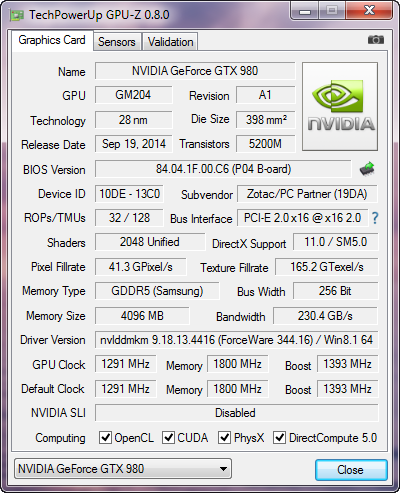

Номинальные частоты видеокарты Zotac составляют 1291 МГц (GPU Boost до 1393 МГц) для GPU и 1800 МГц для памяти. Для такой версии GeForce GTX 980 со столь мощным питанием заявка более чем логичная.
В режиме нагрузки благодаря технологии GPU Boost 2.0 частота видеоядра повышалась вплоть до отметки 1405 МГц, но затем плавно понижалась до 1393 МГц. При таком подходе система охлаждения не позволяла разогреться GPU выше 62°C, работая при этом на 65% от своей максимальной мощности (~1600 об/мин). Благодаря этому видеокарта работает достаточно тихо.
Видеокарта Zotac GeForce GTX 980 AMP! Extreme Edition успела побывать в лаборатории «Обзор и тестирование видеокарты Zotac GeForce GTX 980 AMP! Extreme Edition».
