Выбираем видеокарту Nvidia GeForce GTX 980: обзор 11 моделей (страница 2)

EVGA GeForce GTX 980 Superclocked ACX 2.0

Описание на сайте производителя – ссылка.

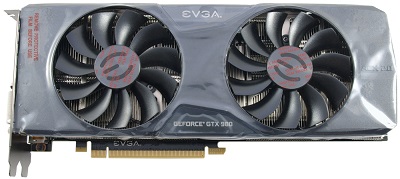

На очереди один из ведущих брендов на рынке графических ускорителей и партнеров Nvidia – компания EVGA. Модель GeForce GTX 980 Superclocked ACX 2.0 выглядит массивно и достойно, продолжая традиции своих предшественников. Система охлаждения представлена двумя переработанными 87 мм вентиляторами, о которых мы еще поговорим в соответствующем разделе, и массивным радиатором, накрытым кожухом интересной формы.

Большой массивный радиатор скрывает под собой черную металлическую пластину. Она не только выполняет функцию ребра жесткости, но и играет роль радиатора или, если быть точным, теплораспределительного элемента, поскольку лишена какого-либо оребрения на поверхности. В основании радиатора напаяна большая алюминиевая никелированная пластина для равномерного распределения тепла между всеми тепловыми трубками. Их здесь пять штук, диаметр четырех равен 10 мм, крайней – 6 мм. Во второй секции предусмотрены прорези для двух коротких проводов: для подключения вентиляторов и подсветки.

Увы, подобраться к ним и вентиляторам без механического вмешательства невозможно. Как и в случае с EVGA GTX 770 4GB Dual Classified, один из винтиков, крепящих кожух, находится за красивой боковой пластиной, играющей декоративную роль. Вредить внешнему виду не хотелось, поэтому данную затею пришлось оставить.

Из вышеописанного следует, что о вентиляторах мы можем судить лишь внешне и из технической информации, представленной разработчиками. При проведении необходимых замеров выяснилось следующее: при нагрузке и достижении 63°C обе вертушки включаются, при простое и снижении температуры GPU до 52°C – выключаются.

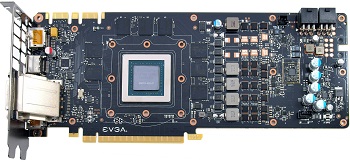

При создании EVGA GeForce GTX 980 Superclocked ACX 2.0 разработчики использовали печатную плату эталонного дизайна. Отсюда вытекают все достоинства и недостатки.

Общая схема питания реализована как 4+1+1 (для GPU, PLL и микросхем памяти соответственно).

Силовая часть управляется знакомым ШИМ-контроллером NCP 81174 производства ON Semiconductor.

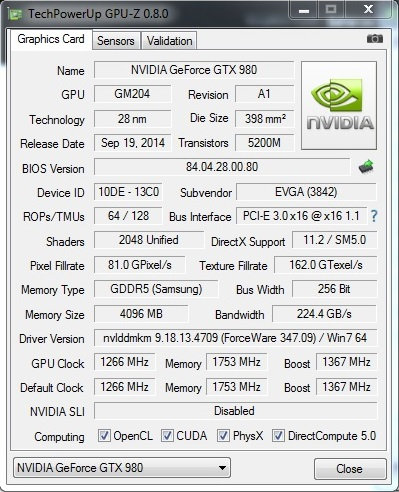

Модель EVGA GeForce GTX 980 относится к серии Superclocked и может похвастать хорошим заводским разгоном. Частота работы графического процессора была повышена разработчиками до 1266 МГц (в режиме Boost до 1367 МГц) против 1126 МГц эталонных (в режиме Boost – до 1216 МГц). Частоту памяти оставили без изменений – 1753 МГц.

В режиме 3D благодаря технологии GPU Boost версии 2.0 частота ядра увеличивается до 1405 МГц, что ведет к повышению производительности. При этом система охлаждения не дает прогреться графическому процессору выше 73°C при скорости вращения крыльчаток всего 1200 об/мин.

Издаваемый шум невысок и фиксируется лишь при открытой боковой крышке корпуса. А более детально с EVGA GeForce GTX 980 Superclocked ACX 2.0 вы можете познакомиться в материале «Обзор и тестирование видеокарты EVGA GeForce GTX 980 Superclocked ACX 2.0».

Galax GeForce GTX 980 SOC

Описание на сайте производителя – ссылка.

В недавнем прошлом компания Galaxy избавилась от литеры «y» в своем названии и стала просто Galax. Знаковое для фирмы событие состоялось в результате преобразования и объединения с европейским дочерним подразделением KFA2. Но новый бренд не стал рушить нажитое и сохранил прежний модельный ряд, а также концепцию и стратегический подход.

На вооружении разработчиков остаются все именитые линейки видеокарт, которыми они продолжают радовать пользователей – «Hall of Fame» и «Super OverClocked». И начнем мы с последней версии.

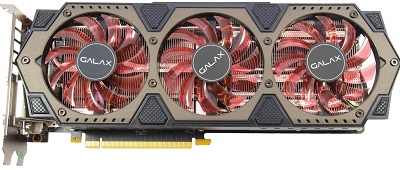

Графический ускоритель Galax GeForce GTX 980 SOC отличился не только оригинальным внешним видом, но и размерами. Первый подчеркивается характерным кожухом системы охлаждения с резиновыми вставками, тремя красными 80 мм вентиляторами и массивным радиатором. Что до второго пункта, то согласно проведенным в лаборатории измерениям длина видеокарты – 299 мм, ширина – 115 мм.

Всю заднюю часть печатной платы закрывает большая и толстая металлическая пластина, которая предотвращает печатную плату от перегиба текстолита.

Видеокарта Galax GeForce GTX 980 SOC оснащена оригинальной системой охлаждения, которая ранее на других моделях мне не встречалась.

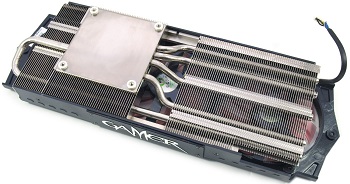

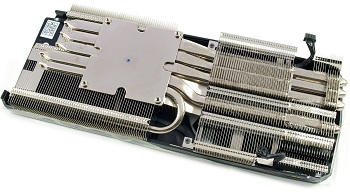

Массивный радиатор состоит из массивного двухсекционного радиатора, набранного из 62 и 64 алюминиевых никелированных пластин, пронизанного пятью тепловыми трубками диаметром 6 мм каждая.

Вентиляторы представлены малоизвестной нам фирмой KOYI. Дополнительных сведений нет. При проведении тестов скорость вращения крыльчаток лежала в диапазоне 1500-3000 об/мин. Диаметр крыльчатки составляет 77 мм, что повторяет схему системы охлаждения Gigabyte WindForce 3X.

За отвод тепла от микросхем памяти отвечает плоский радиатор с выдавленной центральной частью. Радиатор подсистемы питания получился низкопрофильным, но стоит отдать разработчикам должное – он крепится не по краям, как это часто бывает, а ближе к центру, отчего прижим получается более равномерным.

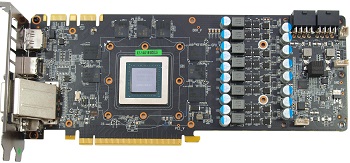

Новинка выполнена на оригинальной печатной плате черного цвета со стандартным расположением ключевых компонентов. При таком размещении микросхемы видеопамяти находятся вокруг графического ядра, а силовая часть – по правую от него сторону.

Инженеры переработали и подсистему питания видеокарты, усилив ее: теперь она выполнена по схеме 8+1+2 (для GPU, PLL и микросхем памяти соответственно). За управление отвечает ШИМ-контроллер IR 3595.

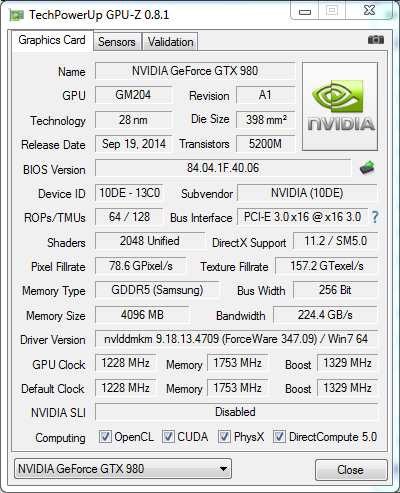

Видеокарта Galax GeForce GTX 980 SOC помимо качественной системы охлаждения получила еще один неоспоримый плюс – заводской разгон. Так, частота графического процессора была повышена с 1126 МГц до 1228 МГц, в режиме Boost она составляет 1329 МГц при напряжении 1.206 В. Частота памяти осталась без изменений – 1753 МГц.

В игровых приложениях благодаря алгоритму работы GPU Boost 2.0 тактовая частота видеоядра увеличивается вплоть до отметки в 1380 МГц. Это высокий показатель, но отнюдь не рекордный.

Примененная система охлаждения не позволила графическому процессору разогреться выше 71°C, что является отличным результатом. Однако вентиляторы работали при скорости вращения 2500 об/мин, что создавало средний уровень шума, различимый на фоне системного корпуса.

После снижения этого значения до 2000 об/мин видеокарта стала еле различима на фоне остальных комплектующих (из-за низкопрофильности вентиляторов), а вот температура подросла до значения 76°C. Что характерно, Galax GeForce GTX 980 SOC начинает сбрасывать частоту и напряжение лишь при достижении 74°C, но, как мы видим, в автоматическом режиме она не достигает этого порогового значения.

Кому понравилась Galax GeForce GTX 980 SOC стоит ознакомиться с моделью в материале «Обзор и тестирование видеокарты Galax GeForce GTX 980 SOC».

Galax GeForce GTX 980 HOF

Описание на сайте производителя – ссылка.

На очереди фирменная линейка – «Hall of Fame».

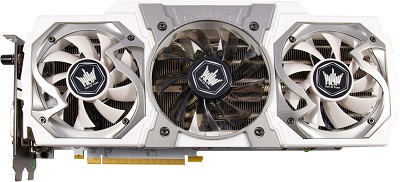

Видеокарта Galax GeForce GTX 980 HOF среди «одноклассников» выделяется в первую очередь своим дизайном: разработчики отдали предпочтение не мрачным тонам, а, наоборот, белоснежно-серым оттенкам. В этой цветовой гамме выполнены практически все детали, включая печатную плату.

Но будущему владельцу есть над чем задуматься, так как размеры видеокарты колоссальны. Согласно проведенным в лаборатории замерам, длина новинки составляет 310 мм, ширина достигает 131 мм, а в системном корпусе она перекроет два с половиной слота расширения (~50 мм).

Система охлаждения «Triple Force» была подвергнута серьезным модификациям, которые пошли новинке только на пользу.

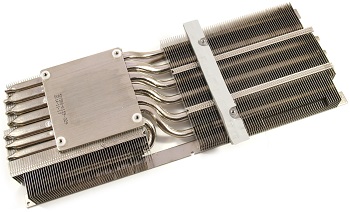

Массивный двухсекционный радиатор, набранный из 62 и 66 алюминиевых никелированных пластин, пронизан семью тепловыми трубками. Диаметр центральных – 8 мм, крайних – 6 мм.

Все соединения тщательно пропаяны, что должно положительно сказаться на эффективности системы охлаждения в целом. Сверху находятся шасси для крепления кожуха.

За отвод тепла от силовых элементов отвечает участок удлиненных ребер с напаянной пластиной. Контакт осуществляется через серую термопрокладку.

За активную часть отвечают две различных модели вентиляторов производства Cooler Master. Центральный девятилопастный пропеллер представлен моделью FY09015L12LPA с техническими характеристиками 12 В и 0.40 А (причем сбоку находится маркировка каждого проводка в отдельности, что может пригодиться). Согласно проведенным замерам скорость вращения его крыльчатки лежала в диапазоне 1200-3300 об/мин.

Крайние вертушки получили те же девять лопастей и относятся к той же серии вентиляторов, но с меньшим диаметром. Маркировка FY08015L12LPA, характеристики – 12 В, 0.30 А.

Инженеры позаботились и об охлаждении микросхем памяти, за что отвечает низкопрофильный радиатор с маленьким оребрением.

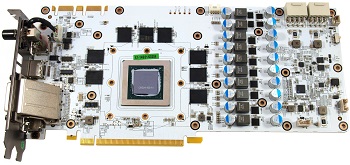

Инженеры компании создали оригинальную печатную плату собственного белоснежного дизайна, которая (в отличие от модели GeForce GTX 780 Ti HOF Edition) получила иное расположение некоторых элементов.

К ее достоинствам можно отнести десятислойную PCB, применение танталовых и керамических конденсаторов, микросхемы DrMOS, усиленную подсистему питания.

Кроме этого, видеокарта оснащена дополнительными разъемами для подключения соответствующего оборудования.

Подсистема питания построена с использованием качественных элементов по схеме «8+1+2» для GPU, PLL и микросхем памяти соответственно.

За управление отвечает тот же цифровой ШИМ-контроллер IR 3595, который установлен на младшей модели Galax GeForce GTX 980 SOC.

Внимательный читатель может заметить некий черный тумблер или кнопку на задней панели. Сам разработчик называет этот переключатель «Hyper Boost Button». При ее нажатии активируются специальные схемы и оптимизации, позволяющие снять ряд ограничений, нежелательных для хорошего разгона.

Другой большой редкостью является переключатель BIOS, который сложно было заметить ранее. Вместо привычных позиций «1-2» здесь отмечены «B-M», что позволит своему владельцу изменять настройки, не боясь «испортить» ПО, всегда переключившись на резервную микросхему, и добиться более высоких результатов в разгоне.

Видеокарта Galax GeForce GTX 980 HOF отличается самым высоким заводским разгоном среди всех рассмотренных мною моделей GeForce GTX 980.

Базовый разгон по ядру – 1304 МГц против 1126 МГц у эталонной версии, в режиме Boost частота доходит до 1418 МГц при напряжении 1.200 В (у референсной модели 1216 МГц с тем же напряжением). Частота памяти не модифицирована и равна 1753 МГц. Таким образом, благодаря инженерам Galax повышение частот составляет 16% для GPU.

Под нагрузкой GPU Boost версии 2.0 действует более агрессивно, повышая тактовую частоту видеоядра до заявленных 1418 МГц, и ни мегагерцем больше! При этом температура графического процессора не превышает 73°C. Уровень шума средний.

Ситуация как с некоторыми суперкарами: разгоняемся, разгоняемся и упираемся в ограничитель. Здесь в качестве его служат искусственно прописанные частоты в графе Boost. Это сделано с целью не позволить достигнуть экземплярам переразгона, часть которых не смогут работать на столь повышенных частотах. Меры предосторожности!

С видеокартой Galax GeForce GTX 980 HOF вы можете познакомиться в материале «Обзор и тестирование видеокарты Galax GeForce GTX 980 HOF».
