Технические характеристики ASUS X99-A
Поддерживаемые процессоры | Intel Socket 2011-v3 Core i7 Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0 |
Системная шина | DMI 2.0 |
Системная логика | Intel X99 |
Оперативная память | 4 x 288-pin DDR4 DIMM, четырехканальный режим, до 64 Гбайт при частоте 2133 / 2400 (разгон) / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3200 (разгон) МГц |
Слоты расширения | 2 x PCI-E 3.0 X16 1 x PCI-E 3.0 X8 (порт разделяет ресурсы с разъемом M.2) 1 x PCI-E 2.0 X4 (порт разделяет ресурсы с одним из портов X1, а также с дополнительным контроллером USB 3.0) 2 x PCI-E 2.0 X1 |
Поддержка Multi-GPU | SLI и CrossFireX в конфигурациях до трех видеокарт по формуле 16+16+8. |
Поддержка SATA/RAID | 1 x M.2 Socket 3, (Gray)with M Key, type 2242/2260/2280/22110 storage devices support (Support PCIE SSD only) Intel X99 chipset: 1 x SATA Express port compatible with 2 x SATA 6.0 Gb/s ports 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 5, 10 Supports Intel Smart Response Technology, Intel Rapid Recovery Technology |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Thunderbolt | Нет |
Сеть | Intel I218V, 1 x Gigabit LAN Controller |
Беспроводная сеть | Нет |
Аудио | Realtek® ALC1150 8-Channel High Definition Audio CODEC - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR stereo playback input (Line-in) - High-fidelity audio OP AMP(s) Audio Feature: - DTS Ultra PC II - DTS Connect - Optical S/PDIF out port(s) at back panel - BD Audio Layer Content Protection - Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference - Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals - Audio amplifier: Provides the highest-quality sound for headphone and speakers - Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity - Unique de-pop circuit: Reduces start-up popping noise to audio outputs - Top notch audio sensation delivers according to the audio configuration - EMI protection cover to prevent electrical noise to affect the amplifier quality |
USB 2.0 | Intel X99: 8 x USB 2.0 (4 на интерфейсной панели, 4 в виде колодок для подключения корпусных портов) |
USB 3.0/3.1 | Intel X99: 4 x USB 3.0 (колодки для подключения корпусных портов) ASMedia ASM1074: 4 x USB 3.0 (4 порта на интерфейсной панели) ASMedia ASM1042AE: 2 x USB 3.0 (2 порта на интерфейсной панели) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | 1 x 24-pin EATX Power connector 1 x 8-pin ATX 12V Power connector |
Разъемы задней панели | Кнопка USB BIOS Flashback 1 x порт PS/2 для клавиатуры/мыши 4 x USB 2.0 6 x USB 3.0 1 x LAN Оптический выход S/PDIF Пять аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 3, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS 5X Protection: - ASUS DIGI+ VRM - 8 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection - ASUS High-Quality 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability - ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating ASUS TPU: - Auto Tuning - GPU Boost - TPU switch ASUS EPU: - EPU switch ASUS Digital Power Design: - Industry leading Digital 8 Phase Power Design - Industry leading Digital 4 Phase DRAM Power Design - CPU Power Utility - DRAM Power Utility ASUS Exclusive Features: - Remote GO! - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - M.2 & SATA Express - Anti-Surge - Onboard Button: Power/Reset - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - USB 3.0 Boost - Disk Unlocker - Turbo LAN - Crystal Sound 2 Interactive HomeCloud - Media Streamer ASUS EZ DIY: - Precision Tweaker 2 - ASUS O.C. Tuner - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS USB BIOS Flashback - Push Notice ASUS Q-Design: - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Special Memory O.C. Design Turbo App Fan Xpert 3 |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS Setup
UEFI меню плат ASUS унифицировано, и подробно рассматривалось в обзоре ASUS Sabertooth X99. Каких либо отличий в меню настроек разгона у X99-A выявлено не было, перечень доступных настроек полностью идентичен, включая список доступных для изменения напряжений, диапазоны и шаг их установки.
Отдельно отмечу разве тот факт, что в отличие от «саблезуба», X99-A не имеет надоедливой анимации перемещений по меню, навигация происходит именно так, как и должна.
реклама
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.

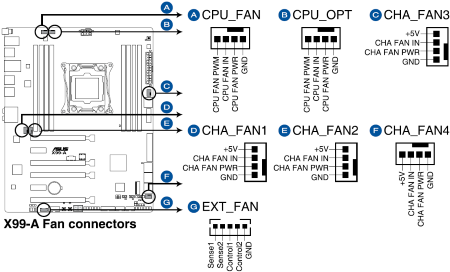

Расположение разъемов для подключения вентиляторов на ASUS X99-A:
В сумме у материнской платы шесть разъемов для подключения вентиляторов, все из которых 4-pin, и обладают поддержкой ШИМ-управления. Не самое большое количество разъемов, но с учетом того, что все они должны быть регулируемыми – проблем возникнуть не должно. Присутствует разъем для подключения дочерней платы с еще тремя разъемами, однако самой дочерней платы в комплекте поставки нет, так что разъему можно не уделять внимания. Касаемо расположения разъемов, есть претензии к CHA_FAN1 и CHA_FAN2: они расположены там, где будут максимально труднодоступны в собранной системе. Снизу будет не подступиться из-за установленной видеокарты, а сверху из-за процессорного кулера.

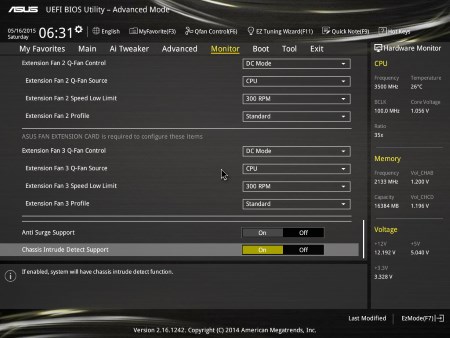

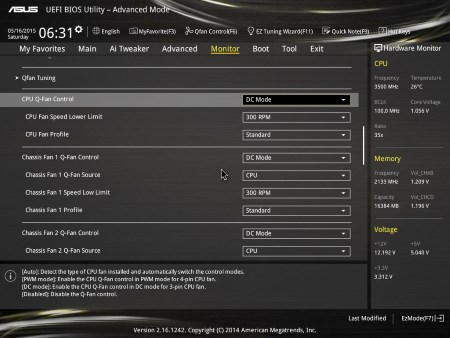

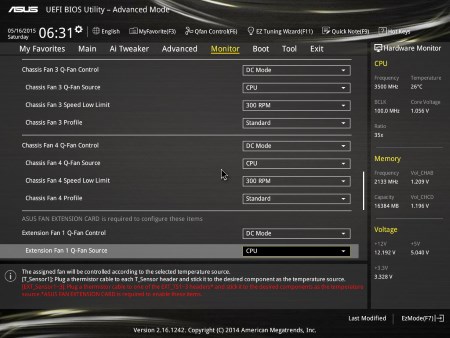

Настройки по управлению вентиляторами находятся в UEFI меню Advanced Mode / Monitor:
реклама
Управление разъемами CPU_FAN и CPU_OPT совмещено, в то время как для разъемов CHA_FAN 1-4 доступна раздельная регулировка.
Для автоматической регулировки оборотов доступны профили Standard/Silent/Turbo, а также ручной режим, где предоставляются дополнительные настройки. В последних задаются значения минимальной, промежуточной и максимальной скорости вращения крыльчаток, и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» для всех разъемов – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode.
Диапазон задаваемых температур процессора – от 20 до 75 градусов для PWM Mode, и от 40 до 75 градусов в случае DC Mode.

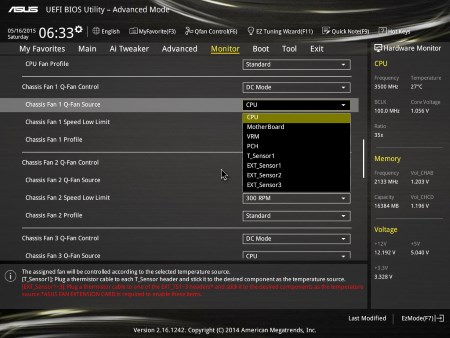

К дополнительной функциональности можно отнести то, что управления Chassis разъемов не привязано к температуре процессора, и позволяется выбрать датчик, на показания которого будет реагировать вентилятор:
Среди датчиков присутствуют четыре «встроенных», причем что интересно, среди них есть мониторинг температуры преобразователя питания. Присутствуют четыре «выносных» датчика, один из которых является разъемом для подключения внешней термопары (самой термопары в комплекте поставки нет), еще три датчика могут быть реализованы силами дочерней платы, но ее в комплекте поставки нет.

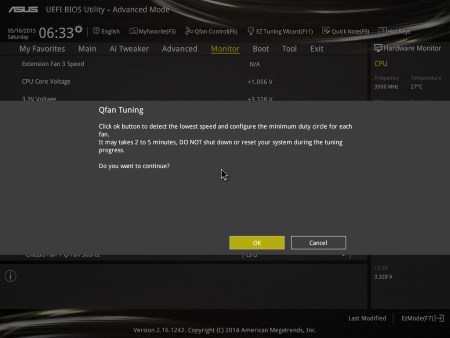

Среди опций присутствует знакомая по многим материнским платам ASUS опция Qfan Tuning, которая позволяет подстроить диапазоны регулировок под конкретные вентиляторы на основе их внутреннего теста:
Проведенное тестирование какой-либо неожиданности не принесло, все шесть разъемов способны «тормозить» как 3-pin, так и 4-pin вентиляторы (Scythe Ultra Kaze 2000 и Zalman ZP1225ALM) вплоть до 600-700 об/мин.
