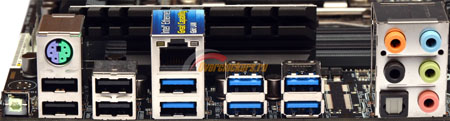

На интерфейсной панели ASUS X99-A расположены:
- Кнопка USB BIOS Flashback
- Один порт PS/2 для клавиатуры/мыши;
- Четыре USB 2.0;
- Шесть USB 3.0;
- Один LAN;
- Оптический выход S/PDIF;
- Пять аудио входов/выходов 3.5-мм mini-jack.
Придраться к конфигурации интерфейсной панели трудно, в ней есть главное, что сейчас нужно компьютеру – десяток USB портов, причем шесть из которых высокоскоростные USB 3.0. Из неприятных вещей можно разве что отметить, что материнская плата приехала на тест с разбитой кнопкой «USB BIOS Flashback», но это оставим на совести того человека, кто пользовался платой передо мной.

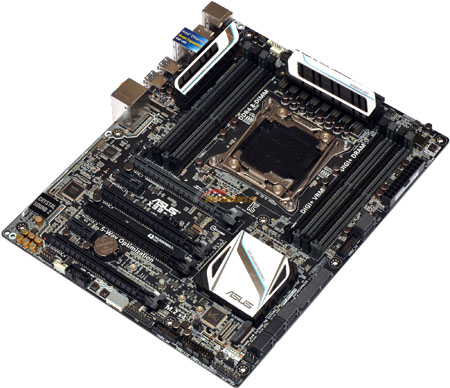

Фотография материнской платы, позволяющая оценить высоту компонентов:
реклама

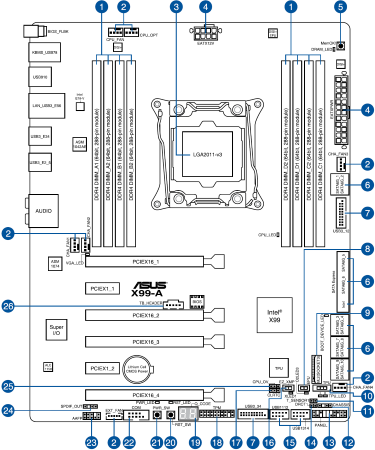

Расположение элементов:
Система охлаждения
Система охлаждения материнской платы состоит из двух радиаторов, один из которых отводит тепло от преобразователя питания процессора, другой отводит тепло от набора системной логики Intel X99.
Размеры радиатора преобразователя питания средние:
реклама
Для платформы LGA1150 может и «прокатило бы», но в случае с LGA2011-3 нагрузка на такой радиатор может оказаться слишком большой. Но, не будем забегать вперед, тестирование покажет.
Используется термопрокладка средней толщины, контакт прокладки с силовыми элементами плотный и равномерный.

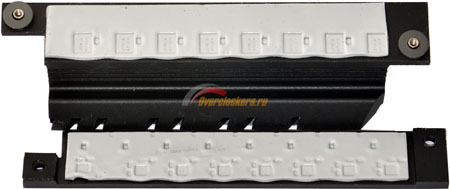

Для охлаждения системной логики применен сравнительно крупный радиатор:
Вот что-что, а в случае с весьма холодным чипсетом, эффективности такого радиатора должно хватить с запасом.

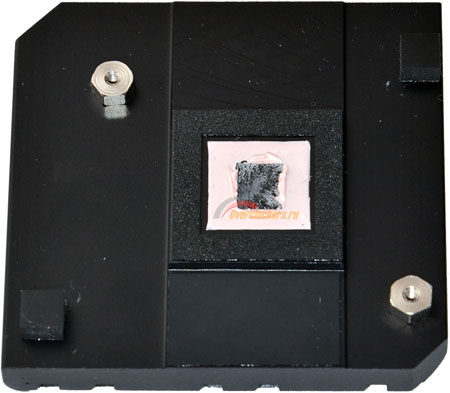

В качестве термоинтерфейса используется некое подобие высохшей жвачки. Консистенция предельно густая, на грани затвердения.

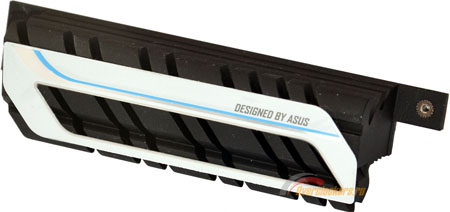

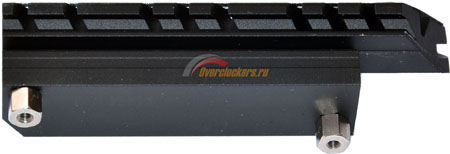

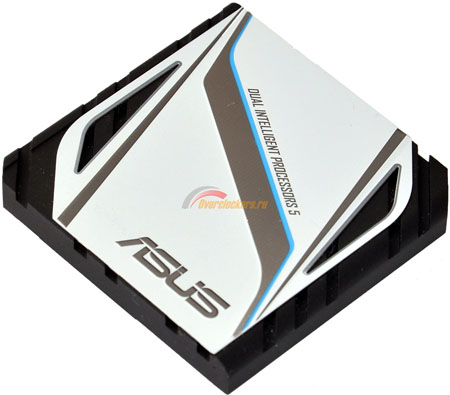

Пытливый читатель сейчас может спросить, «а почему радиаторов два, автор забыл про третий?», но на деле, третьего радиатора у материнской платы действительно нет. Точнее, он есть, но используется только в декоративных целях. С материнской платой он не контактирует за исключением точек установки:

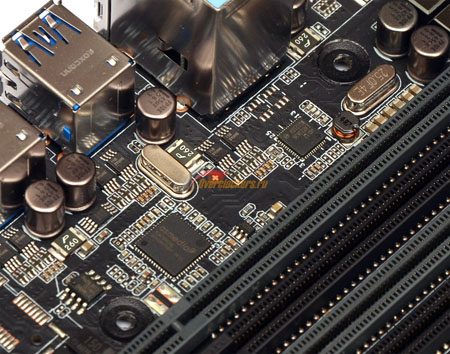

При этом, расположен «радиатор» в той области платы, где охлаждать нечего, стоит он над контроллерами USB 3.0 и встроенной сети:
В общем, бутафория, да и только.
Система питания

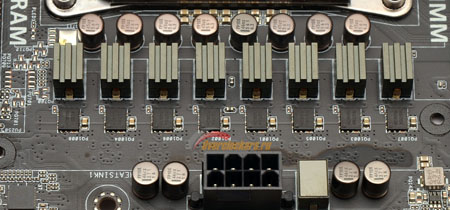

Преобразователь питания процессора выполнен по восьмифазной схеме:
реклама
Контроллер промаркирован как DIGI+ ASP1257, в качестве драйверов используется восемь микросхем International Rectifier IR3535, расположенных с обратной стороны платы:
В отличие от ASUS Sabertooth X99, удалось идентифицировать используемые транзисторы – в X99-A использованы ON Semiconductor NTMFD4C85N , по одному на каждую фазу.

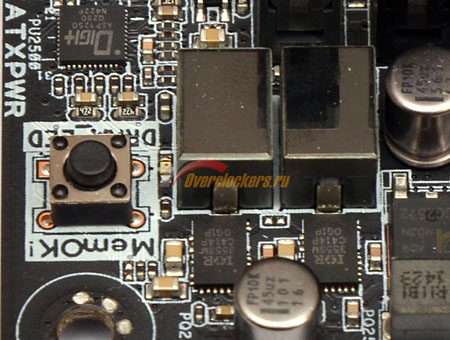

Каждая из двух групп модулей оперативной памяти питается от своего двухфазного преобразователя:
Контроллер промаркирован как DIGI+ ASP1250, в качестве транзисторов используются микросхемы International Rectifier IR3553M, по одной на каждую фазу.
