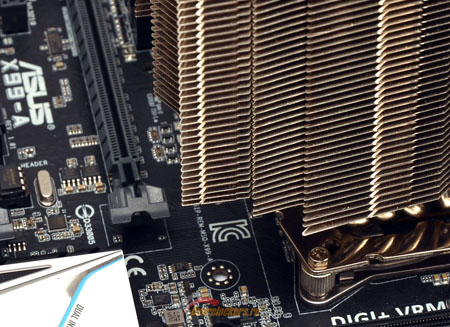

Что касается расположения процессорного разъема и совместимости материнской платы с системами охлаждения, то «примерка» SB-E Extreme показала, что установленный кулер находится на весьма близком расстоянии к верхнему графическому порту, но его не перекрывает:
Установке графического адаптера процессорный кулер помешать не должен, но аккуратность соблюдать все же следует.

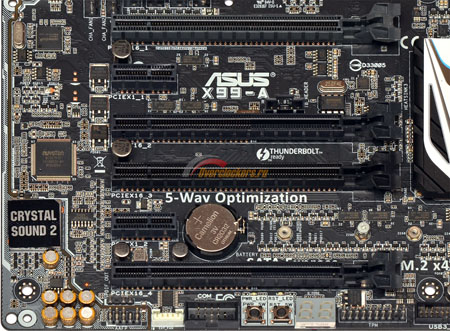

Конфигурация слотов расширения:
реклама
Слоты сверху вниз:
- PCI-E X16 3.0;
- PCI-E X1 2.0;
- PCI-E X4 2.0;
- PCI-E X16/8 3.0;
- PCI-E X1 2.0;
- PCI-E X8/4 3.0.
Конфигурация слотов расширения насчитывает шесть портов, при максимально-доступных для форм-фактора ATX семи разъемах. Невозможность разместить седьмой порт обусловлена близостью группы слотов оперативной памяти слева от процессорного разъема, собственно, это проблема многих LGA2011-3 материнских плат.
Три из четырех полноразмерных порта берут свое начало от процессора (первый, третий и четвертый), и могут работать в режиме 16+16+8 для процессоров с 40 линиями PCI-Express, и в режиме 16+8+4 для процессоров с 28 линиями PCI-Express. Отдельно отмечу, что нижний полноразмерный порт делится ресурсами с разъемом M.2, и одновременно эти два интерфейса работать не смогут, либо SSD в M.2 разъеме, либо устройство в нижнем порту, третьего не дано.
Второй полноразмерный порт, а также порты X1 берут начало от набора системной логики, и ресурсы между собой разделяют: при максимальной производительности полноразмерного порта (X4) будут отключенными верхний порт X1, а также дополнительный контроллер USB 3.0. Есть режим, где USB 3.0 контроллер и PCI-E X1 задействованы, но тогда X4-порт будет работать в режиме X1.

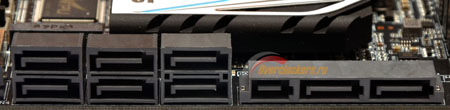

Порты SATA расположены вдоль правого края материнской платы, и сгруппированы в двух местах. Первая и основная группа портов размещена недалеко от правого нижнего угла платы:

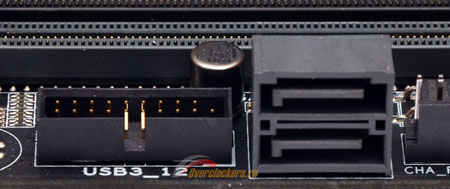

Тут приютились восемь портов SATA 6 Гбит/с, два из которых совместимы с интерфейсом SATA Express. Вторая группа состоит из двух портов, и находится в районе слотов оперативной памяти:
реклама

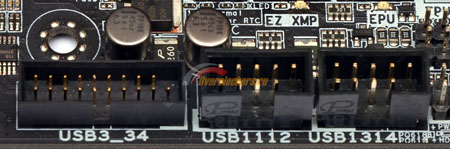

В этой группе находятся два дополнительных порта SATA 6 Гбит/с, а также колодка для подключения корпусных портов USB 3.0. И колодка для подключения портов USB 3.0, и все порты SATA реализованы силами набора системной логики Intel X99. К слову о портах USB 3.0, корпусная колодка присутствует не одна, есть еще одна такая же в нижнем правом углу, рядом с колодками USB 2.0:
Как и в предыдущем случае, все реализовано силами Intel X99. А вот где используются сторонние контроллеры, так это для портов USB 3.0 интерфейсной панели. Во первых, это микросхема-концентратор ASMedia ASM1074:
Используя ресурсы двух оставшихся портов, микросхема обеспечивает работу сразу четырех портов интерфейсной панели. Еще два порта реализованы при помощи контроллера ASMedia ASM1042AE, использующего ресурсы одной PCI-E линии:
Итого, на материнской плате присутствует сразу десять портов USB 3.0, шесть из которых расположены на интерфейсной панели, и еще четыре в виде колодок для подключения корпусных портов.
Из дополнительных интерфейсов, можно отметить наличие у ASUS X99-A разъема M.2 Socket 3, предназначенного для установки твердотельных накопителей:
Поддерживаются накопители форм-факторов 22110, 2280, 2260 и 2242. Отдельно отмечу, что данный разъем может работать только в режиме PCI-Express (режим X4 3.0), накопители с интерфейсом SATA в этом разъеме работать не будут.

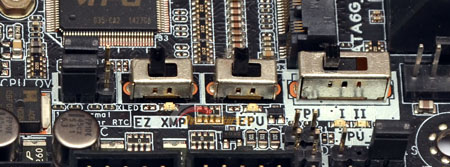

К дополнительной функциональности материнской платы можно отнести группу переключателей у правого нижнего угла:
В целом, эти переключатели можно ознаменовать фразой «быстрая настройка для ленивых». Один переключатель отвечает за активацию XMP профиля памяти, один отвечает за режим повышенного энергосбережения, и последний предоставляет пользователю два режима авторазгона. В общем, тут нет ничего такого, чего нельзя было бы выставить в UEFI меню. Но, если человеку лень – и так сойдет.

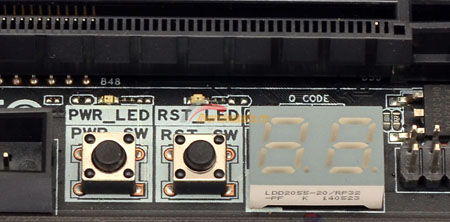

А вот под нижним слотом PCI-Express есть функции/кнопки поважнее, тут размещены кнопки включения/перезагрузки системы и индикатор POST-кодов:
реклама
Наличие данной функциональности значительно упрощает работу с открытым тестовым стендом. Возможно, именно этого так не хватает платам Sabertooth.

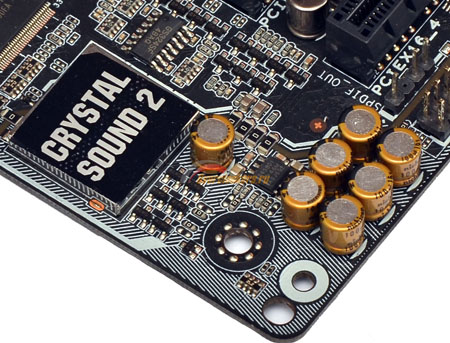

В левом нижнем углу материнской платы расположен ее звуковой тракт:
Встроенный звук реализован силами контроллера Realtek ALC1150, накрытого крышкой с надписью “CRYSTAL SOUND 2”. В звуковом тракте присутствует микросхема усилителя для наушников Texas Instruments R4580I.
Встроенная сеть реализована силами контроллера Intel I218V:

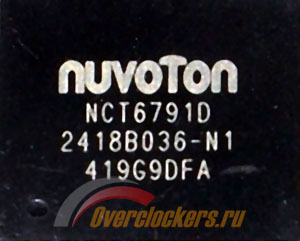

В качестве Multi-IO установлена микросхема Nuvoton NCT6791D:
