Дизайн и особенности материнских плат
Система охлаждения
На всех платах присутствует только по одному радиатору, который отвечает за отвод тепла с кристалла набора системной логики AMD A68H.
реклама
Алюминиевый сплав с декоративным покрытием, крепление с помощью пластиковых подпружиненных защелок. Термоинтерфейс – «терможвачка».
С подключением вентиляторов на платах все довольно скромно. К примеру, ASRock FM2A68M-HD+:

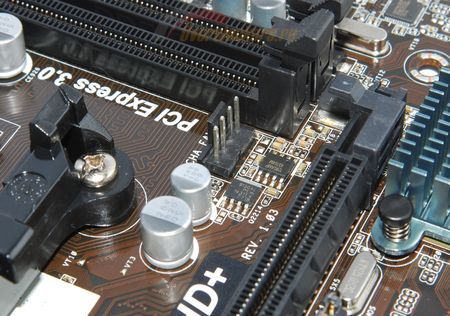

Три разъема, два четырехконтактных – для системы охлаждения процессора (CPU_FAN) и общий (CHA_FAN).
А также неуправляемый трехконтактный PWR_FAN.
MSI A68HM-P33 тоже оснащена тремя разъемами для подключения вертушек.
реклама
Регулируются все три, но управляются только вентиляторы, оснащенные ШИМ-управлением.

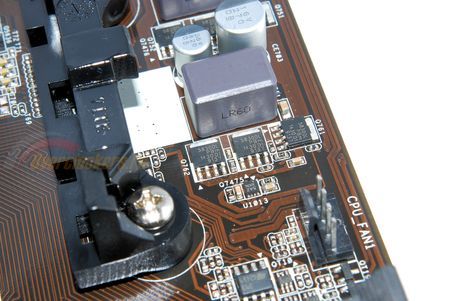

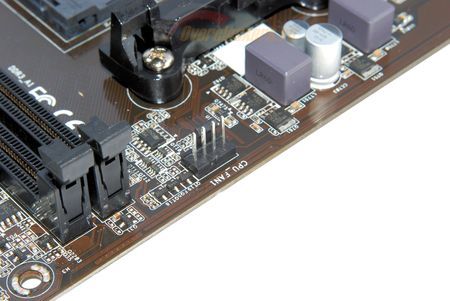

Но больше всех отличилась ASUS A68HM-K. На ней можно найти два четырехконтактных разъема над процессорным сокетом.
Управляемы оба, но тоже только ШИМ-модели. И на этом – все, больше разъемов нет. От слова «вообще». И у собирающего систему на этой плате человека будет проблема с протягиванием провода через весь системный блок, если вдруг потребуется оснастить корзину с жесткими дисками дополнительным охлаждением или есть вентилятор на боковой крышке корпуса.
Подсистемы питания процессора и оперативной памяти
Архитектура процессоров AMD в исполнении Socket FM2+ такова, что им требуется два основных питания, отличающихся значениями напряжений – собственно процессорных ядер (CPU Core) и отдельно кэша L3, встроенного северного моста, контроллеров памяти, HT, PCI-E и так далее (CPU NB Core). Отдельным преобразователем обеспечивается питание оперативной памяти.
ASRock FM2A68M-HD+:

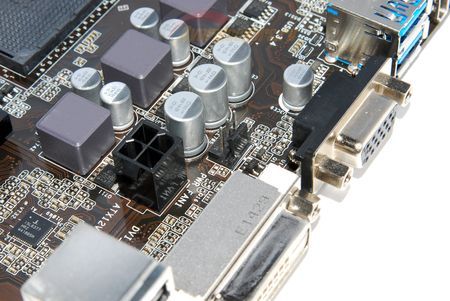

ШИМ-контроллер Intersil ISL6337. Каждая фаза набрана с использованием трех мосфетов NXP Semiconductors 5830DL.
Преобразователь питания памяти однофазный с использованием также трех мосфетов, но уже NXP Semiconductors 9130AL. ШИМ-контроллер – Anpec APW8720B.

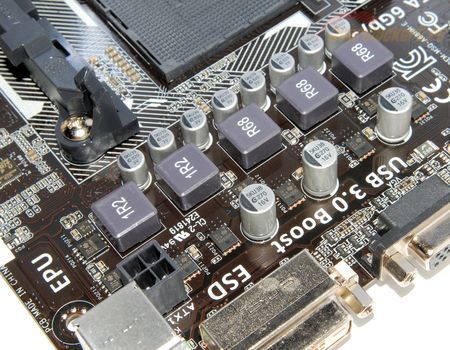

ASUS A68HM-K:
реклама

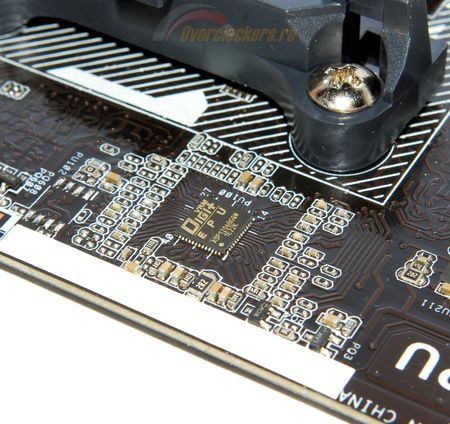

Маркировка неизвестна. ШИМ-контроллер – традиционно для компании перемаркирован.

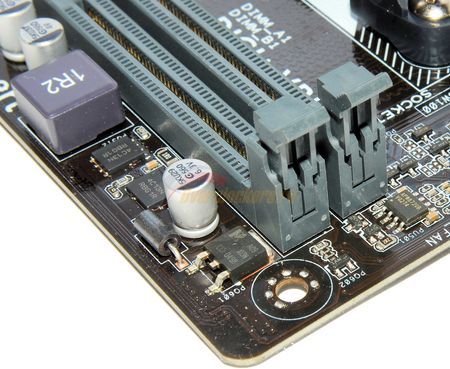

С питанием памяти проще: опознаваемо все.
Пара мосфетов ON Semiconductor 4C13N и ШИМ-контроллер – Anpec APW8720B.

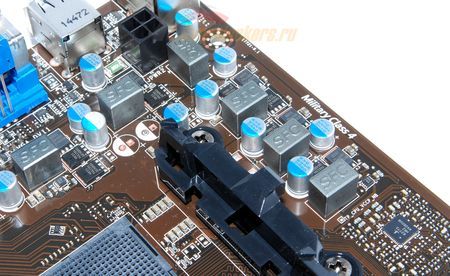

MSI в своей A68HM-P33 отдала предпочтение мосфетам Nikos.
Два Nikos PK632BA и один Nikos PK616BA. Между прочим, такие же используются на более старшей и серьезной плате MSI Z97 Gaming 5. Но ШИМ-контроллер вполне свойственный бюджетным решениям – Intersil ISL62773.

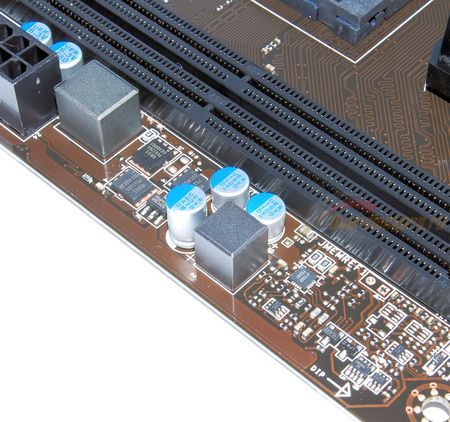

Питание памяти построено с использованием PK632BA и Nikos PK616BA под управлением ШИМ-контроллера uP1566P производства uPI Semiconductor.
Все рассматриваемые платы выглядят привлекательно: на каждой из них мы видим по пять фаз около процессорного разъема. Однако, забегая вперед, скажу, что сама элементная база не выдерживает нагрузки: лишь материнская плата MSI, на которой используются те же транзисторы, что и в старших моделях, смогла отработать тесты без перегрева и срабатывания тепловой защиты. И это несмотря на то, что стендовый процессор AMD APU A10-6800K у всех трех участников присутствует в списке поддерживаемых (CPU Support List).
