Дизайн, прочая элементная база и особенности
Количество слотов памяти идентично: по два.
У ASRock и ASUS заявлена поддержка частот вплоть до 2400 МГц, тогда как MSI ограничилась лишь 2133 МГц, но есть одно «но». Так, ASRock и ASUS для всех частот свыше 1600 МГц проставили отметку «OC», что означает «режим разгона» или дословно «работать может, но не обещаем».
Отметим тот факт, что на плате ASUS слоты памяти оснащены защелками только с одной стороны, а все потому что расстояние между ними и защелкой слота PEG (а, значит, и хвостовой частью длинномерной видеокарты, установленной в этот слот) минимально:
реклама
Периферия, а именно – USB 3.0. С этим у AMD A68H скромно: у него только два порта. И на всех рассматриваемых материнских платах они выведены на заднюю панель. Но на модели ASRock, как мы видим, дополнительная пара USB 3.0 все же есть:
Для этого инженеры производителя установили дополнительный контроллер ASMedia ASM1042A.

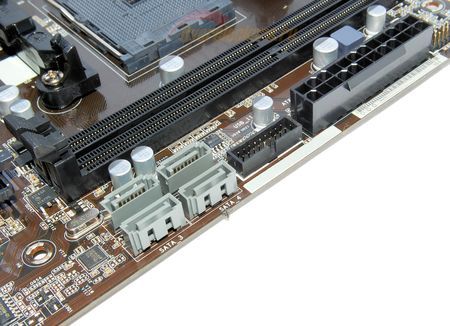

Портов SATA 6 Гбит/с на платах по четыре:
Действительно, один порт SATA на плате ASUS припаян криво. Это именно заводской брак: в правильное положение он не разгибается.
По нижнему краю плат стандартно расположены разъемы для подключения периферии.
реклама

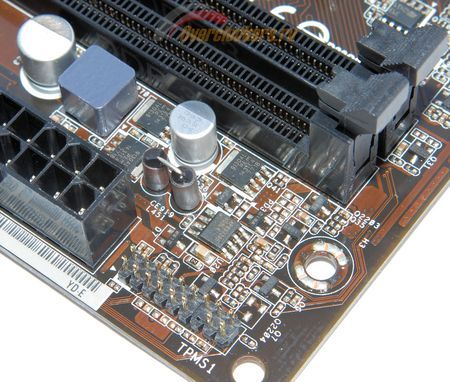

По две колодки для подключения четырех портов USB 2.0/1.1, по одной для COM и LPT. Тут же у ASUS и MSI расположены колодки для подключения модуля шифрования TPM, которая у ASRock вынесена в верхний правый угол платы:
Самым «продвинутым» аудиотрактом может похвастать ASUS:
Используются «специальные» конденсаторы на жидкостном электролите производства Nichicon, а сам тракт изолирован от остальной части платы фрагментами текстолита без токопроводящих слоев.
Хотя аудиокодек вполне заурядный – Realtek ALC887. Тут же мы видим контроллер ввода-вывода ITE IT8603E.
MSI использовала тот же ALC887, но обошлась без новомодных «теплых ламповых» решений, обойдясь обычными твердотельными полимерными конденсаторами.
Контроллер I/O – Fintek F71878AD.
ASRock же и вовсе сэкономила: шестиканальный аудиоконтроллер Realtek ALC662, который уже в прямом смысле «мастодонт» рынка – ему в этом году стукнет восемь лет.
реклама
Контроллер I/O – Nuvoton NCT6776D.
Сетевой контроллер на системных платах практически идентичен:
ASRock и ASUS используют Realtek RTL811GR, а MSI – Realtek RTL8111G.
