Интерфейсные панели материнских плат
Задние интерфейсные панели героев обзора отличаются весьма заметно.
- Один универсальный PS/2 для подключения мыши и клавиатуры, два USB 2.0/1.1;
- Один DVI-D;
- Один D-Sub;
- Два USB 3.0/2.0/1.1;
- Один HDMI;
- Один сетевой порт RJ-45 и два USB 2.0/1.1;
- Блок аудиоразъемов.
Плата ASRock – единственная из участниц данного материала способна похвастать наличием HDMI, однако пользователя может поджидать неприятный сюрприз:
реклама

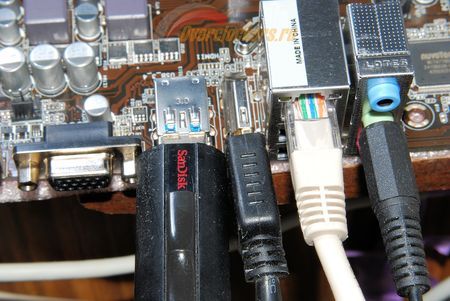

USB-флешка даже не с самым крупным корпусом может конфликтовать с кабелем HDMI, слишком уж плотно инженеры ASRock разместили разъемы. Причем дефицита места не наблюдается: разъемы DVI и D-Sub вполне можно было бы скомпоновать в один блок.

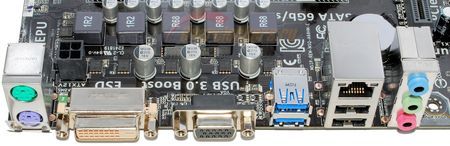

- Два PS/2 для подключения мыши и клавиатуры;
- Один DVI-D;
- Один D-Sub;
- Два USB 3.0/2.0/1.1;
- Один сетевой порт RJ-45 и два USB 2.0/1.1;
- Блок аудиоразъемов.

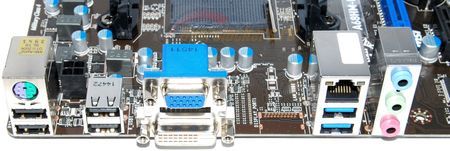

- Универсальный PS/2 для подключения мыши или клавиатуры и два USB 2.0/1.1;
- Два USB 2.0/1.1;
- Один DVI-D и один D-Sub;
- Один сетевой порт RJ-45 и два USB 3.0/2.0/1.1;
- Блок аудиоразъемов.
Слоты расширения

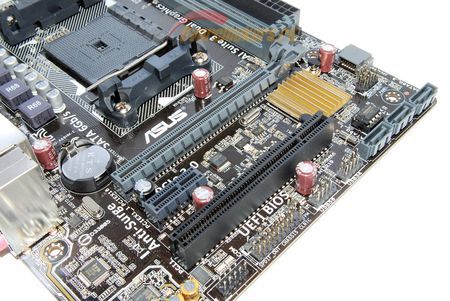

Здесь модели ASRock и ASUS идентичны:
реклама
Три слота:
- Один PEG, который подключается к процессору и является PCI-Express x16 2.0/3.0 (в зависимости от установленного CPU);
- Один PCI-Express x1 2.0;
- Один PCI.

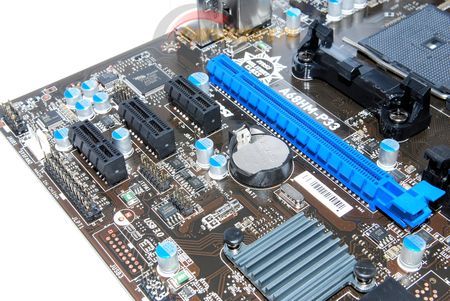

Компания MSI подошла к вопросу совсем иначе: тут тоже один PEG (PCI-Express x16 2.0/3.0), но PCI нет, а взамен установлены целых три PCI-Express x1 2.0.
Аппаратная составляющая BIOS
На материнской плате ASRock установлена съемная микросхема флеш-памяти объемом 64 Мбит, поверх которой наклеена этикетка с указанием заводской версии прошивки.
Оцените черный юмор инженеров ASRock: при установке видеокарты с более-менее крупной системой охлаждения нельзя будет подобраться ни к перемычке, ни к батарейке.
У MSI схожая картина, но все же перемычка заменена двумя штырьками, которые можно замкнуть жалом отвертки, а не мучиться с перестановкой перемычки.
Микросхема флеш-памяти Winbond 25Q64FVAIQ объемом 64 Мбит несъемная, но при этом рядом с ней расположена колодка JSPI1, к которой можно подключить программатор и напрямую прошить эту микросхему без приложения усилий посредством паяльника.

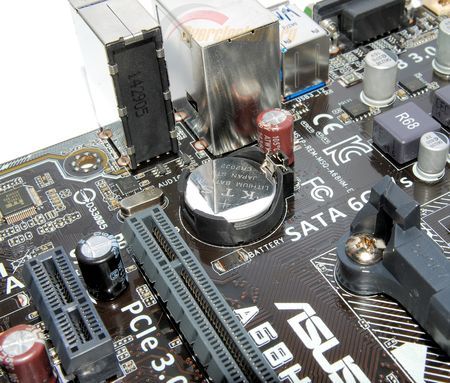

Но если у ASRock и MSI все элементы сгруппированы на плате, то у ASUS – наоборот, разбросаны. Батарейка очутилась за задней панелью:
Съемная микросхема Winbond 25Q64FVAIQ объемом 64 Гбит оказалась в правом нижнем углу платы:

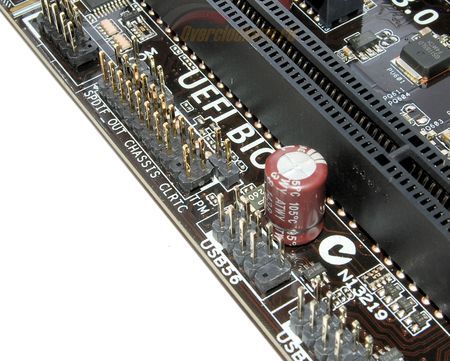

Перемычку же поместили на нижний край платы (два штырька для замыкания металлическим предметом) над колодкой TPM.
