Возможности BIOS Setup

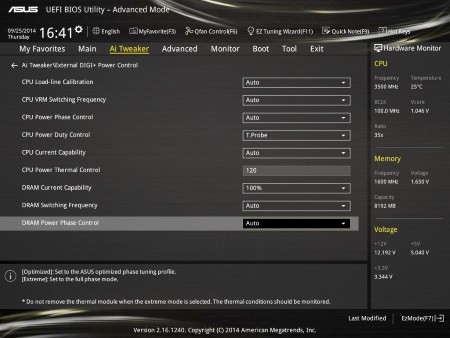

UEFI меню материнских плат Asus унифицировано, и подробно рассматривалось в обзоре Z97-A. Из отличий в меню разгона Z97I-Plus можно разве что отметить расширенные возможности в меню DIGI+ VRM:
По сравнению с Z97-A здесь присутствуют настройки по управлению преобразователем питания памяти. В остальном, перечень настроек разгона идентичен.
реклама
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.

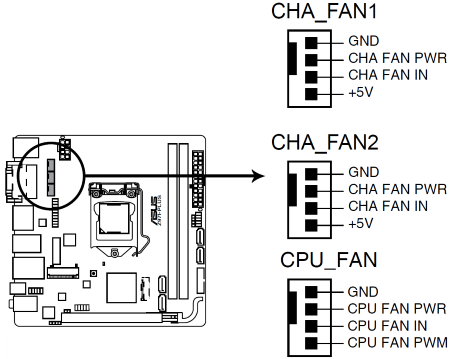

Расположение разъемов для подключения вентиляторов на Asus Z97I-Plus:
В сумме у материнской платы три разъема для подключения вентиляторов, чего в целом должно быть достаточно. Что касается расположения разъемов, то место выбрано не слишком удачное, все три разъема расположены рядом друг с другом и удалены от краев платы, доступ к ним в собранной системе будет затруднен.

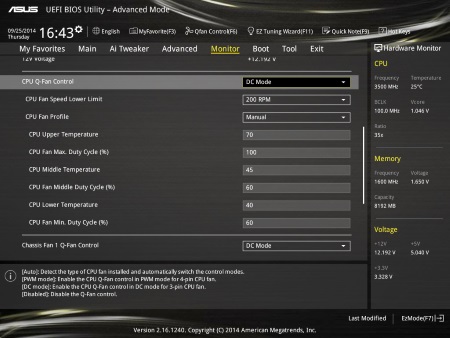

Настройки по управлению скоростью вращения вентиляторами содержатся в UEFI разделе Monitor:
реклама

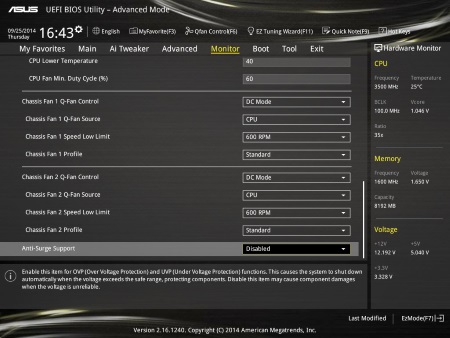

Для каждого из трех разъемов доступно раздельное управление.
Для автоматической регулировки скоростью вращения вентиляторов доступны профили Standard/Silent/Turbo, а также ручной режим, где предоставляются дополнительные настройки. В дополнительных настройках задаются значения минимальной, промежуточной и максимальной скорости вращения вентиляторов, и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode.
Диапазон задаваемых температур процессора – от 20 до 75 градусов для PWM Mode, и от 40 до 75 градусов в случае DC Mode. Если скорость вращения CPU FAN привязана к температуре процессора, то для Chassis Fan можно выбрать между датчиками температур CPU и MB.

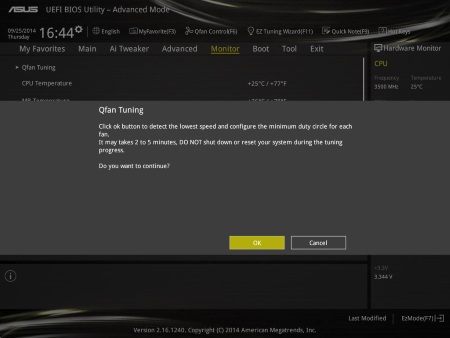

Среди дополнительных настроек на главной вкладке Monitor можно отметить опцию Qfan Tuning:
Работа данной опции схожа с программным обеспечением FAN Xpert, материнская плата тестирует возможности вентиляторов, в частности скорость остановки, и необходимое для старта вентилятора напряжение, после чего система уже «подгоняет» настройки под конкретные вентиляторы.
Тестирование вентиляторов показало точно такие же результаты, как и другие ранее протестированные Z97 платы Asus, то есть широкий диапазон регулировок как 4-pin, так и 3-pin вентиляторов в каждом из разъемов. Каких-либо сюрпризов при тестировании материнская плата не преподнесла.
Тестовый стенд
Тестирование Asus Z97I-Plus производилось в составе следующей конфигурации:
- Процессор: Intel Core i7 4770K 3.5 ГГц (100х35);
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX (750 Вт);
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
В отличие от LGA1155 материнских плат, на платформе LGA1150 появилась возможность использовать различные диапазоны для базовой частоты.

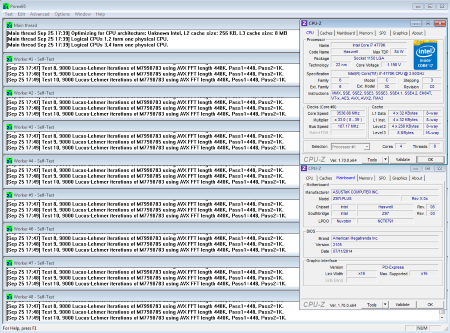

При использовании CPU Strap 100 МГц материнская плата смогла разогнать процессор до 107.17 МГц:
реклама

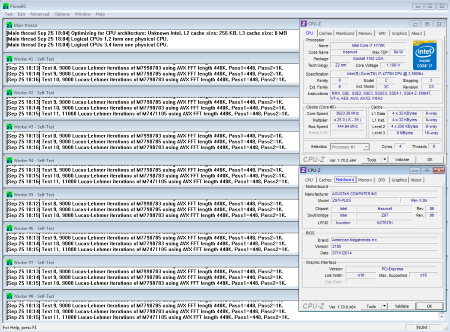

При использовании CPU Strap 125 МГц материнская плата разогнала процессор до 144.94 МГц:

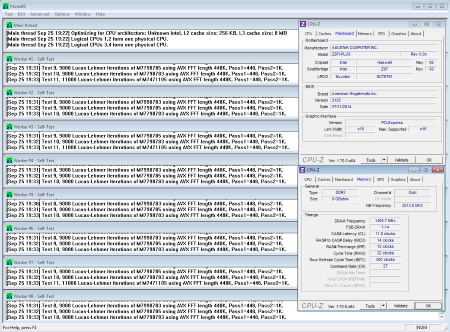

При использовании CPU Strap 167 МГц материнская плата разогнала процессор до 181.12 МГц:
Результаты разгона при всех трех режимах CPU Strap можно назвать хорошими. Радует то, что граница стабильности явно выражена, уже небольшое увеличение базовой частоты сверх стабильного режима приводит к невозможности запуска системы и сбросу настроек. Не было таких ситуаций, чтобы система стартовала, но была нестабильной в широком диапазоне частот.
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Судя по показаниям мультиметра, материнская плата при установки напряжения питания памяти предельно точна, отклонения от выставленных в UEFI значений находятся в пределах погрешности измерений.
Для проверки разгона оперативной памяти помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung используется комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.
При разгоне комплекта G.Skill материнская плата показала результат 2637 МГц, для данного комплекта памяти результат находится среди лидеров и полностью раскрывает потенциал модулей.
В случае с комплектом Corsair была достигнута частота работы памяти 2811 МГц:
Как и в случае с разгоном комплекта G.Skill, каких-либо проблем с разгоном памяти не возникло.
Разгон процессора
Для начала проверим работу Load-Line Calibration для CPU Input Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Level 1 |
|
|
|
CPU Vcore, Load Line calibration Level 2 |
|
|
|
CPU Vcore, Load Line calibration Level 3 |
|
|
|
CPU Vcore, Load Line calibration Level 4 |
|
|
|
CPU Vcore, Load Line calibration Level 5 |
|
|
|
CPU Vcore, Load Line calibration Level 6 |
|
|
|
CPU Vcore, Load Line calibration Level 7 |
|
|
|
CPU Vcore, Load Line calibration Level 8 |
|
|
|
CPU Vcore, Load Line calibration Level 9 |
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. В дальнейшем при тестировании использовался режим Level 6.
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Cache x44.

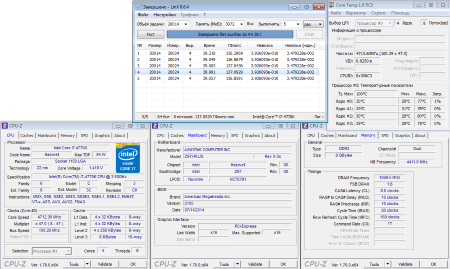

Результат разгона, достигнутый с Asus Z97I-Plus, составил 4712 МГц:
Конечно, от лучших результатов материнскую плату отделяет 100 МГц, но тут уж ничего не поделать: в режимах максимального для стендового процессора разгона материнская плата начинала уходить в защиту, даже несмотря на наличие обдува радиаторов. Кроме того, работа в предельном режиме сопровождалась писком дросселей. Дабы полностью избавиться от активации защит, и при этом иметь небольшой запас прочности, напряжение питания процессора было снижено до 1.42 В, отсюда и результат разгона на 100 МГц ниже полноразмерных плат.
Но, несмотря на такое поведение, особо придираться к материнской плате в этом аспекте я не стану – все же это форм-фактор Mini-ITX, да и работоспособность 1.42 В на процессоре – не такой уж и плохой результат. Для сравнения – при использовании SilverArrow SB-E Extreme вместо жидкостного охлаждения процессор перегреется при напряжении на уровне 1.36-1.38 В, так что возможности «воздушного» разгона материнская плата реализует полностью.
Температурный режим Asus Z97I-Plus
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~22 градуса по Цельсию.
Так как с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на системную плату. Но поскольку Z97I-Plus выполнена в форм-факторе Mini-ITX, и размеры радиаторов оставляют желать лучшего, стресс-тест «по всей строгости» лишен смысла, материнская плата его заведомо не пройдет.
В качестве тестового режима для проверки ITX-плат на прогрев необходимо использовать более щадящие частоты и напряжения. Для теста на прогрев использовались следующие настройки: режим работы процессора: 4600 МГц/1.35 В, режим работы CPU Cache: 4000 МГц/1.2 В, CPU Input Voltage 2.0 В. Энергопотребление ЦП в таком режиме составляет приблизительно 160-170 Вт. В качестве теста для прогрева использовался Prime 95 Small FFTs.
Радиатор |
в простое |
под нагрузкой |
Радиатор преобразователя питания процессора |
|
|
Радиатор набора системной логики |
|
|
Несмотря на сравнительно небольшие температуры, спустя пять минут теста материнская плата начала активировать защиту и снизила производительность. С одной стороны неприятно, с другой стороны – для компактной платы раннее срабатывание защит не лишено смысла, мало ли в каких тесных и непродуваемых корпусах ей доведется служить.
Что касается радиатора системной логики, то никаких проблем с температурным режимом не возникло.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Установленный на материнской плате кодек – Realtek ALC892.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Результаты находятся на уровне других материнских плат, использующих кодек Realtek ALC887 или ALC892.
Заключение
Модель Asus Z97I-Plus показала себя интересным решением. При компактных размерах форм-фактора Mini-ITX она неплохо оснащена различными интерфейсами, на задней панели присутствуют четыре видеовыхода и восемь портов USB, модуль беспроводной сети поддерживает режим 802.11ac, а компоновка обеспечивает хорошую совместимость с крупногабаритными процессорными системами охлаждения. Из приятных мелочей можно отметить удобство подключения корпусных кнопок/светодиодов и широкую функциональность в плане управления вентиляторами.
К недостаткам можно занести использование звукового кодека Realtek ALC892, а также некоторую слабость преобразователя питания процессора, который размещен на излишне малой площади и склонен к высокому температурному режиму. Но если не прибегать к разгону на системах жидкостного охлаждения, проблем возникнуть не должно.
Плюсы Asus Z97I-Plus:
- Компактный форм-фактор (Mini-ITX);
- Наличие интерфейсов Wi-Fi и Bluetooth, поддержка 802.11ac;
- Восемь портов USB и четыре видеовыхода на I/O панели;
- Широкие возможности по управлению оборотами вентиляторов;
- Предсказуемость материнской платы при разгоне;
- Хорошие результаты разгона базовой частоты и памяти;
- Хорошая совместимость с процессорными кулерами.
Минусы материнской платы:
- Преобразователь питания ЦП слишком компактен и склонен к перегреву в режимах максимального разгона;
- Использование ALC892 для реализации встроенного звука.
