Обзор и тестирование материнской платы Asus Z97I-Plus (страница 2)
реклама

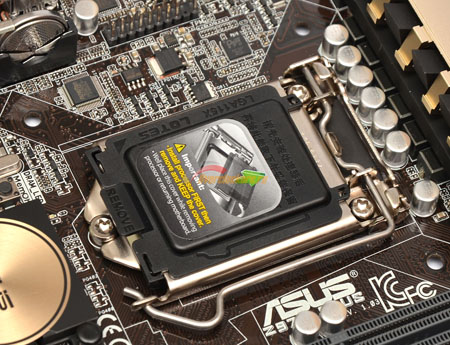

Пространство вокруг процессорного разъема относительно свободно, близкорасположенных высоких элементов тут нет:

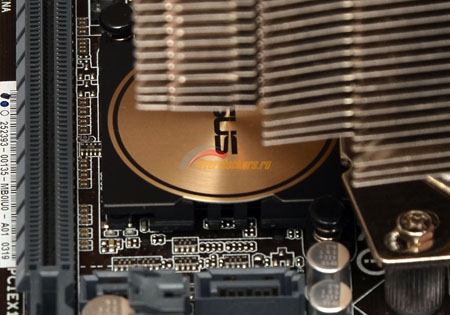

Проблем с установкой крупногабаритных систем охлаждения возникнуть не должно. Разве что некоторые кулеры могут вылезти за верхний край платы, так как процессорный разъем расположен не ровно посередине, а смещен кверху. С одной стороны, это может привести к ограничениям при сборке компактных систем, с другой стороны – графический слот перекрыт кулерами не будет. «Примерка» SilverArrow SB-E Extreme показала, что до видеокарты останется достаточно свободного места:
реклама

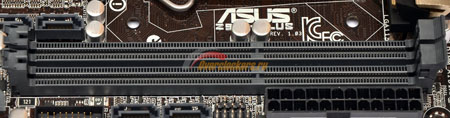

Под DDR3 память распаяно два слота, которые оборудованы защелками только сверху:
Ввиду близости графического порта использование защелок только сверху выглядит оправданным решением, в противном случае установленная в систему видеокарта могла бы препятствовать установке модулей памяти.
Производителем заявлена поддержка следующих режимов работы DDR3: 1333, 1600, 1800 (разгон), 1866 (разгон), 2000 (разгон), 2133 (разгон), 2200 (разгон), 2400 (разгон), 2500 (разгон), 2600 (разгон), 2666 (разгон), 2800 (разгон), 2933 (разгон), 3000 (разгон), 3100 (разгон), 3200 (разгон) МГц. Список частот доступный в BIOS материнской платы: 800, 1066, 1333, 1400, 1600, 1800, 1866, 2000, 2133, 2200, 2400, 2600, 2666, 2800, 2933, 3000, 3200, 3400 МГц.

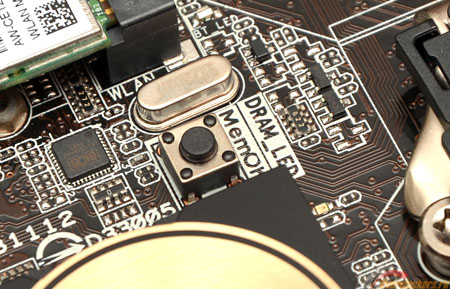

Как и у многих полноразмерных плат, на Z97I-Plus присутствует кнопка MemOK!, в некоторых случаях помогающая решить проблемы с совместимостью памяти. Расположение кнопки выбрано не слишком удачное – под процессорным разъемом:
В условиях собранной системы (особенно, при использовании внешней видеокарты), доступ к кнопке будет предельно затруднен.

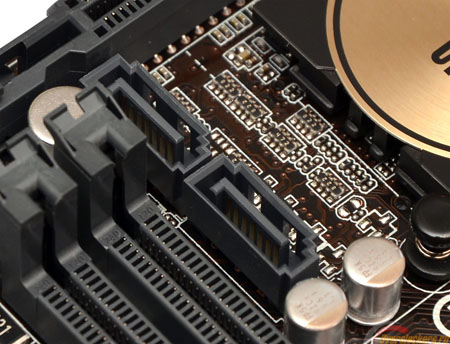

В угоду экономии места не слишком удобно расположены два из четырех портов SATA, все же пространство между видеокартой и оперативной памятью – не лучший выбор:
реклама

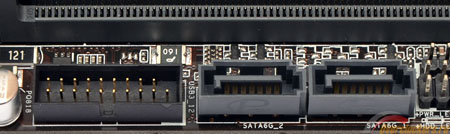

Хорошо хоть, что два других порта SATA расположены уже куда удобнее, у правого края платы:
Все четыре порта поддерживают режим SATA 6 Гбит/с и обеспечиваются силами набора системной логики Intel Z97, сторонние контроллеры не используются. От Intel Z97 работает и рядом расположенная колодка для подключения корпусных портов USB 3.0.

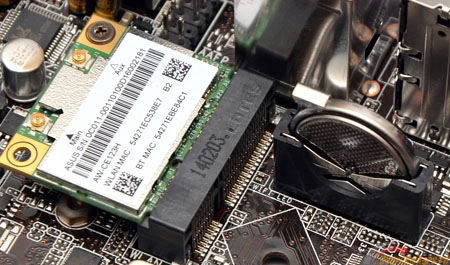

Из интересных решений можно отметить перпендикулярно-установленную батарейку и Wi-Fi / Bluetooth модуль «ноутбучного» форм-фактора Mini-PCI Express:

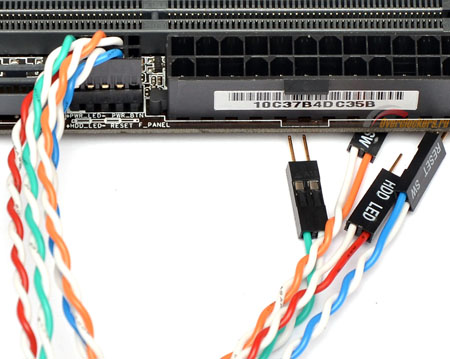

Можно отметить удобство подключения к материнской плате корпусных кнопок/светодиодов, для этого в комплекте поставки присутствуют специальные провода-удлинители:
Некоторым конкурирующим продуктам такого решения сильно не хватает.
В качестве звукового кодека используется контроллер Realtek ALC892:
Контроллер относится к бюджетному сегменту, однако скрашивает ситуацию то, что на материнской плате распаяна микросхема усилителя для наушников.
В качестве сетевого контроллера используется Intel I218V:
В качестве Multi-IO используется микросхема Nuvoton NCT5538D:
реклама

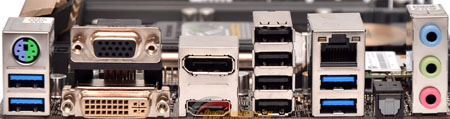

На задней панели Asus Z97I-Plus расположены:
- 1 x PS/2 порт для клавиатуры/мыши;
- 1 x DVI-D;
- 1 x D-Sub;
- 1 x DisplayPort;
- 1 x HDMI;
- 1 x LAN;
- 4 x USB 3.0;
- 4 x USB 2.0;
- 1 x Оптический выход S/PDIF;
- Выводы для подключения Wi-Fi антенны;
- 3 аудио разъема 3.5-мм mini-jack.
В целом, конфигурация интерфейсной панели нареканий не вызывает, несмотря на наличие сразу четырех видео выходов производитель не стал урезать число портов USB до привычных шести, что похвально.

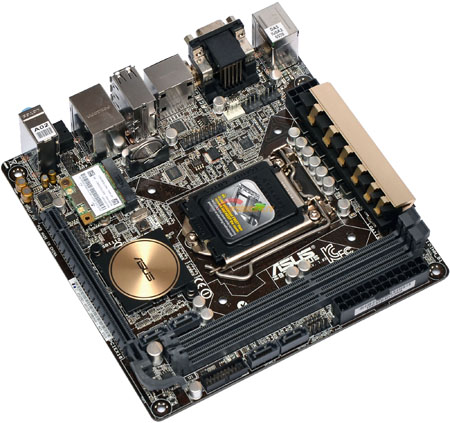

Фотография материнской платы, позволяющая оценить высоту компонентов:

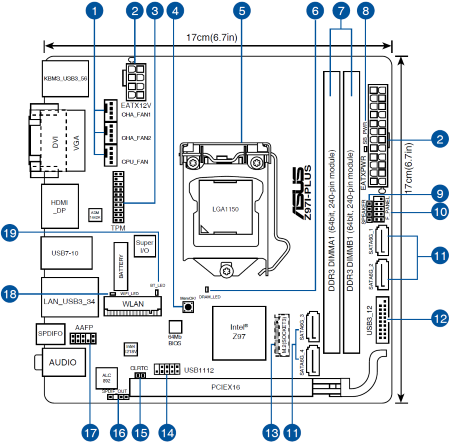

Расположение элементов:
