Система охлаждения
Система охлаждения материнской платы состоит из двух радиаторов, один установлен в преобразователе питания процессора, второй на наборе системной логики.

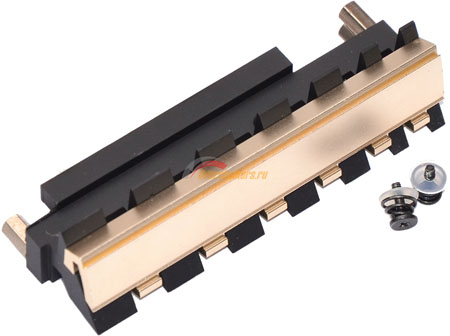

Радиатор преобразователя питания для ITX-платы можно назвать вполне солидным:
реклама
Радиатор явно крупнее, чем был на платах Z87I-PRO/DELUXE. Конечно, ожидать приемлемого температурного режима при отсутствии обдува радиаторов не приходится, но с увеличением размера радиаторов явно сделан шаг в хорошем направлении. Для крепления радиатора используется два подпружиненных винта.

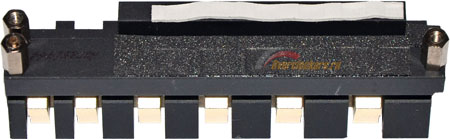

Контакт радиатора с транзисторами осуществляется через небольшую термопрокладку, контакт силовых элементов с прокладкой равномерный на всей площади радиатора. Интересным решением выглядит то, что присутствует отдельная прокладка для контакта радиатора с дросселями.

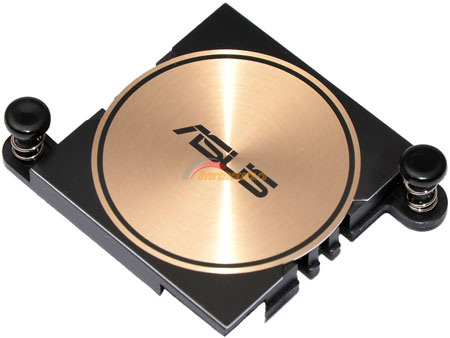

Для охлаждения Intel Z97 используется радиатор скромных размеров:
С учетом низкого энергопотребления системной логики, эффективности такого радиатора скорее всего должно хватить.

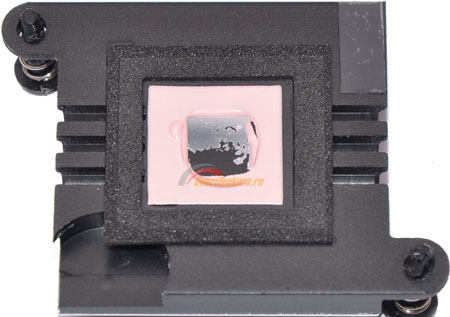

Термоинтерфейс выглядит засохшим, и легко соскребается ногтем.
реклама
Система питания
По сравнению со многими ITX-предшественниками Asus, преобразователь питания процессора выглядит непривычно, так как производитель в данном случае отказался от компоновки преобразователя на дочерней плате.
Теперь это максимально-компактная конструкция:

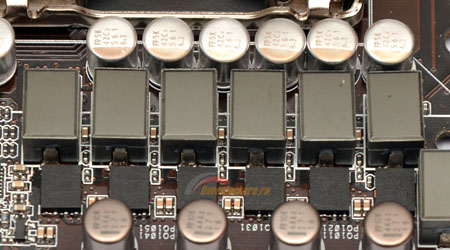

На предельно малом участке текстолита нашлось место для шестифазного преобразователя. Контроллер промаркирован как DIGI+ ASP1257, и вероятнее всего является чем-то из ассортимента International Rectifier. В качестве транзисторов используются NexFET микросхемы Texas Instruments CSD87350Q5D , по одной на каждую фазу.
Шесть микросхем-драйверов International Rectifier IR3535 расположены с обратной стороны платы:
В общем, можно заключить, что преобразователь питания процессора вполне «взрослый», хоть и расположен на очень компактном пространстве.
Преобразователь питания памяти двухфазный:

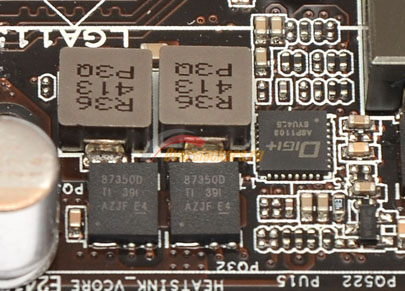

Контроллер промаркирован как DIGI+ ASP1103, в качестве транзисторов используется пара микросхем Texas Instruments CSD87350Q5D, по одной на каждую фазу.
Технические характеристики Asus Z97I-Plus
Поддерживаемые процессоры | Intel Socket 1150 for the 5th/New 4th/4th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0 |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z97 |
Поддерживаемая оперативная память | 2 x 240-pin DDR3 DIMM, двухканальный режим, до 16 Гбайт при частоте 1333/ 1600/ 1800 (разгон)/ 1866 (разгон)/ 2000 (разгон)/ 2133 (разгон)/ 2200 (разгон)/ 2400 (разгон)/ 2600 (разгон)/ 2666 (разгон)/ 2800 (разгон)/ 2933 (разгон)/ 3000 (разгон)/ 3100 (разгон)/ 3200 (разгон) МГц |
Слоты расширения | 1 x PCI-E 3.0 X16 |
Поддержка Multi-GPU | Нет |
Поддержка SATA/RAID | Intel Z97: 4 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 1 x M.2 Socket 3, type 2260/2280 storage devices support (both SATA & PCIE mode) |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Thunderbolt | Нет |
Сеть | Intel I218V, Dual interconnect between the Integrated Media Access Controller (MAC) and Physical Layer (PHY) Gigabit Intel LAN Connection- 802.3az Energy Efficient Ethernet (EEE) appliance |
Беспроводная сеть | Wi-Fi 802.11a/b/g/n/ac Supports dual band frequency 2.4/5 ГГц Support Asus Wi-Fi Go! Utility Bluetooth V4.0 |
Аудио | Realtek® ALC892 8-Channel High Definition Audio CODEC - Supports: Jack-detection, Multi-recording, Front Panel Jack-retasking Audio Feature: - DTS Ultra PC II - DTS Connect - Optical S/PDIF out port(s) at back panel - Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals - Audio amplifier: Provides the highest-quality sound for headphone and speakers - Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity - Unique de-pop circuit: Reduces start-up popping noise to audio outputs - Top notch audio sensation delivers according to the audio configuration |
USB 2.0 | Intel Z97: 6 x USB 2.0 |
USB 3.0 | Intel Z97: 6 x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT5538D |
Питание материнской платы | 1 x 24-pin EATX Power connector 1 x 8-pin ATX 12V Power connector |
Разъемы задней панели | 1 x PS/2 порт для клавиатуры/мыши 1 x DVI-D 1 x D-Sub 1 x DisplayPort 1 x HDMI 1 x LAN 4 x USB 3.0 4 x USB 2.0 1 x Оптический выход S/PDIF Выводы для подключения Wi-Fi антенны 3 аудиоразъема 3.5 мм mini-jack |
Фирменные технологии | Asus 5X Protection: - Asus DIGI+ VRM - 6 Phase digital power design - Asus Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - Asus ESD Guards - Enhanced ESD protection - Asus High-Quality 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability - Asus Stainless Steel Back I/O - 3x more durable corrosion-resistant coating Asus EPU: - EPU Asus Digital Power Design: - Industry leading Digital 6 Phase Power Design - Industry leading Digital 2 Phase DRAM Power Design - CPU Power Utility - DRAM Power Utility Asus Wi-Fi GO! - Wi-Fi GO! Function: Cloud GO!, Remote Desktop, Remote Keyboard & Mouse, File Transfer Asus Exclusive Features: - AI Suite 3 - Ai Charger - USB Charger+ - Anti-Surge - Asus UEFI BIOS EZ Mode featuring friendly graphics user interface - USB 3.0 Boost - Disk Unlocker - Turbo LAN Asus Quiet Thermal Solution: - Stylish Fanless Design Heat-sink solution - Asus Fan Xpert 3 Asus EZ DIY: - Precision Tweaker 2 - Asus O.C. Tuner - Asus CrashFree BIOS 3 - Asus EZ Flash 2 - Asus USB BIOS Flashback - Asus UEFI BIOS EZ Mode - Push Notice Asus Q-Design: - Asus Q-Shield - Asus Q-Slot - Asus Q-DIMM - Asus Q-Connector Overclocking Protection: - Asus C.P.R.(CPU Parameter Recall) Media Streamer Fan Xpert 3 |
Размеры, мм | 170 x 170 |
Форм-фактор | Mini-ITX. |
