Возможности BIOS Setup
Меню UEFI материнских плат ASUS во многом унифицировано, подробно оно рассматривалось в обзоре ASUS Z97-A. А особенности BIOS линейки ROG были частично рассмотрены в материале, посвященном ASUS Maximus VII Ranger.
Отличия UEFI меню Maximus VII Gene в основном касаются настроек разгона, по сравнению даже с Maximus VII Ranger здесь больше нюансов, явно указывающих на то, что Gene более оверклокерская плата.

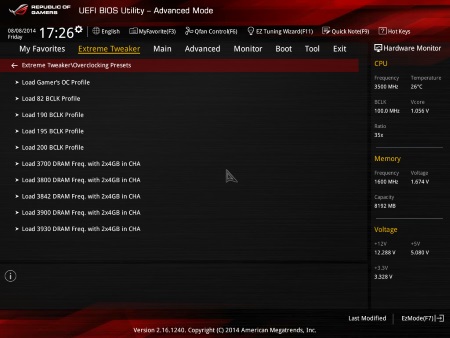

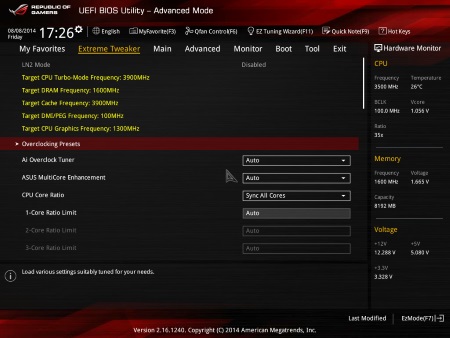

Во-первых, в самом верху настроек разгона «приютился» подраздел «Overcloking Presets»:
реклама
Здесь хранятся профили, упрощающие разгон базовой частоты, а также несколько предустановок для экстремального разгона памяти.

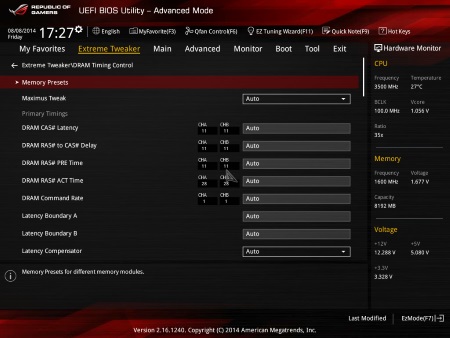

Второе отличие Gene от Ranger и «гражданских» материнских плат скрывается в подразделе DRAM Timing Control:

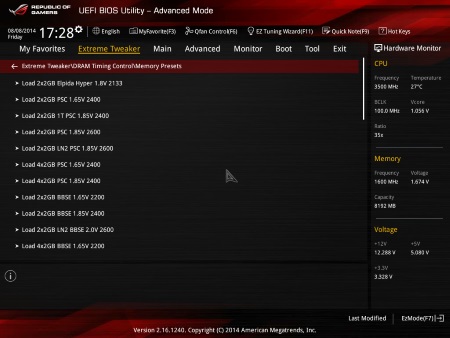

Здесь присутствуют привычные для старших продуктов Republic Of Gamers настройки Maximus Tweak и Latency Boundary, позволяющие при ручном подборе добиться от системы большей производительности. Есть меню Memory Presets с готовыми профилями для различных микросхем памяти:
реклама
Перечень профилей практически в неизменном виде перекочевал от Maximus VI Extreme, разве что появились настройки для микросхем Hynix MFR.
Последним значимым отличием можно отметить расширенный диапазон для установки основных напряжений в системе, к примеру, на процессор можно выставить напряжение питания вплоть до 2.2 В, против 1.92 В на обычных моделях ASUS:
Приведу перечень доступных для изменения напряжений.
Напряжение |
значение, В |
значение, В |
напряжения, В |
CPU Core Voltage |
|
|
|
CPU Cache Voltage |
|
|
|
CPU Graphics Voltage |
|
|
|
CPU System Agent Voltage |
|
|
|
CPU Analog I/O Voltage Offset |
|
|
|
CPU Digital I/O Voltage Offset |
|
|
|
CPU Input Voltage |
|
|
|
DRAM Voltage |
|
|
|
PCH Core Voltage |
|
|
|
PCH VLX Voltage |
|
|
|
VTTDDR Voltage |
|
|
|
DRAM CTRL REF Voltage |
|
|
|
DRAM DATA REF Voltage on CHA |
|
|
|
DRAM DATA REF Voltage on CHB |
|
|
|
В остальном меню BIOS идентичны.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.

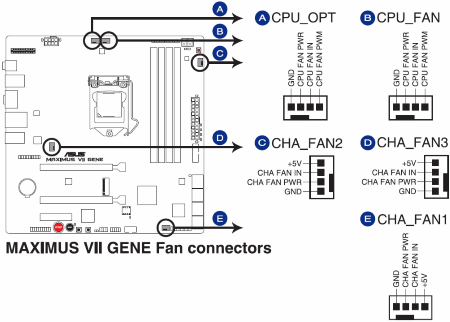

Расположение разъемов для подключения вентиляторов на ASUS Maximus VII Gene:
В сумме у материнской платы пять разъемов, все они 4-pin, однако, если верить информации из руководства пользователя, PWM-выход есть только у разъемов CPU_FAN и CPU_OPT, у CHA_FAN четвертый контакт помечен как «+5V». Что касается расположения разъемов, то каких-либо претензий нет, четыре разъема из пяти находятся у различных краев платы и легкодоступны.

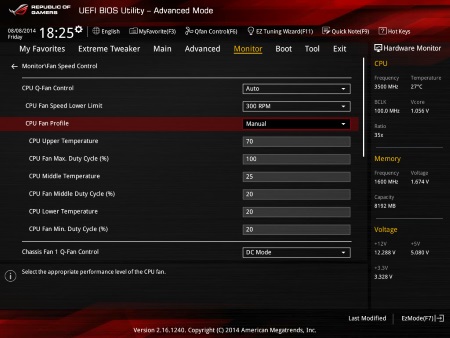

Настройки по управлению оборотами вентиляторов содержатся в разделе UEFI Monitor/Fan Speed Control:
Управление разъемами CPU_FAN и CPU_OPT совмещено, в то время как для разъемов CHA_FAN1-3 доступна раздельная регулировка.
Для автоматической регулировки оборотов вентиляторов доступны профили Standard/Silent/Turbo, а также ручной режим, где предоставляются дополнительные настройки. В последних задаются значения минимальной, промежуточной и максимальной скорости вращения, и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» для всех разъемов – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode.
реклама

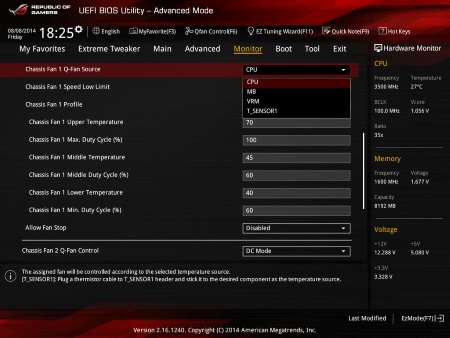

Диапазон задаваемых температур процессора – от 20 до 75 градусов для PWM Mode, и от 40 до 75 градусов в случае DC Mode. Разъемы CPU_FAN привязаны к температуре ЦП, в то время как для регулировки вентиляторов в разъемах CHA_FAN можно задать один из нескольких доступных датчиков:
Отмечу, что по сравнению с «гражданскими» платами ASUS у Maximus VII Gene есть дополнительный температурный датчик в области преобразователя питания процессора.

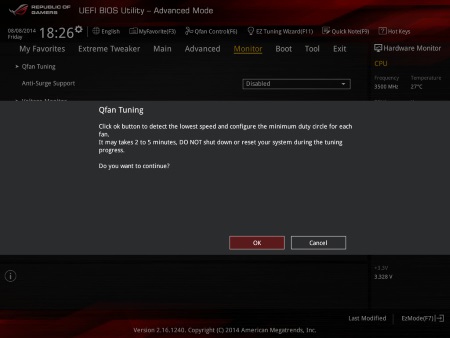

Среди дополнительных настроек на главной вкладке Monitor можно отметить опцию Qfan Tuning:
Данная строка меню так же, как и программное обеспечение FAN Xpert, тестирует возможности вентиляторов, в частности скорость остановки и необходимое для старта напряжение, после чего система «подгоняет» настройки уже под конкретные модели.
Тестирование вентиляторов показало точно такие же результаты, как и другие ранее протестированные Z97 платы ASUS, то есть широкий диапазон регулировок как 4-pin, так и 3-pin вентиляторов в каждом из разъемов.
