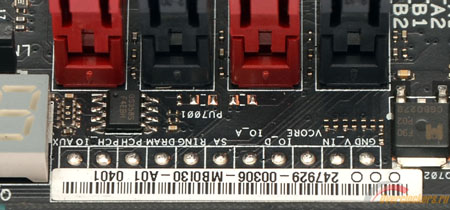

Что касается прочих сугубо оверклокерских функций, нельзя не отметить и наличие точек замера напряжений, расположенных над слотами оперативной памяти:
Как и в случае с джампером LN2-Mode, платы Hero и Ranger этого лишены.

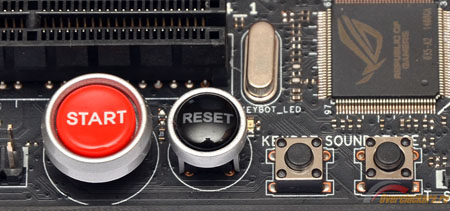

Для удобства работы с открытым стендом, в нижней части материнской платы расположены кнопки Power и Reset:
реклама
Рядом приютились кнопки SoundStage и KeyBot. Первая активирует функцию Sonic SoundStage, при помощи которой выбирается один из игровых профилей работы встроенного звука под разные игровые жанры, вторая «завязана» на программное обеспечение, позволяющее привязать макросы к горячим клавишам.

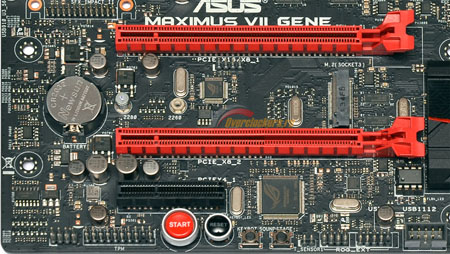

Конфигурация слотов расширения:
Слоты сверху вниз:
- PCI-E 3.0 X16/8;
- ---пустое пространство---
- PCI-E 3.0 X8/0;
- PCI-E 2.0 X4.
Конфигурация слотов без изменений перекочевала от предшественницы – Maximus VI Gene, разве что между полноразмерными портами PCI-Express нашлось место для разъема M.2 с точками крепления для накопителей размером 60 мм и 80 мм. Собственно, поддержка данного разъема и является одной из главных фишек набора системной логики Intel Z97.

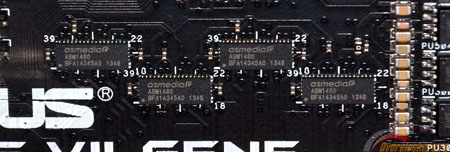

Оба полноразмерных слота берут свое начало от процессора, доступные конфигурации слотов – 16+0 и 8+8, за деление шестнадцати линий PCI-Express на два слота отвечают четыре микросхемы-свитча ASMedia ASM1480:
реклама

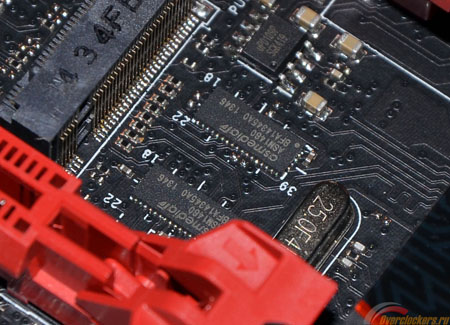

Отмечу наличие пары микросхем-свитчей рядом с разъемом M.2:
Данные микросхемы ответственны за деление линий PCI-Express, идущих от Intel Z97. Линии делятся между разъемом M.2, портом PCI-e X4, а также разъемом mPCI-e. Если первые два интерфейса расположены в конфигурации слотов расширения, то третий находится в верхнем левом углу материнской платы.
Конечно, сюда напрашивается модуль Wi-Fi / Bluetooth (в заглушке интерфейсной панели даже предусмотрены крепления для двух Wi-Fi антенн!), но его в комплекте поставки платы нет, и использовать mPCI-e разъем пользователь может по своему усмотрению.
Что касается распределения ресурсов шины PCI-Express, то в BIOS материнской платы можно выбрать один из трех режимов работы: «mPCIe Mode», «M.2 Mode» или «PCIe X4 Mode». Сами линии распределяются следующим образом:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
По умолчанию, материнская плата использует либо «mPCIe Mode», либо «PCIe X4 Mode» в зависимости от подключенных к плате устройств, так что при необходимости получить от M.2 накопителя полную скорость, надо не забыть вручную переключить режим работы системы.

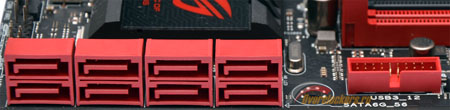

Порты SATA и колодка для подключения корпусных портов USB 3.0 расположены в правом нижнем углу платы:
Отдельно отмечу, что рядом с портами SATA у материнской платы присутствует светодиод индикации активности HDD, что при бенчмаркинге может сыграть добрую службу.
Всего на Maximus VII Gene восемь портов SATA, все они поддерживают стандарт SATA 6 Гбит/с. Шесть из них берут свое начало от набора системной логики Intel Z97, два порта реализованы при помощи дополнительного контроллера ASMedia ASM1061:
Поддержку интерфейса SATA Express в ASUS реализовывать не стали.

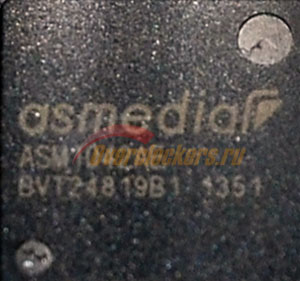

Что касается портов USB 3.0, то, на мой взгляд, применено странное решение: в распоряжении у материнской платы всего шесть портов USB 3.0, и все шесть могли бы быть обеспечены набором системной логики. Тем не менее, из ресурсов Intel Z97 задействованы только четыре порта (два на интерфейсной панели и два в виде колодки для подключения корпусных портов), два дополнительных порта интерфейсной панели реализованы силами контроллера ASMedia ASM1042AE:
реклама
Можно было обойтись без дополнительного контроллера, освободив тем самым драгоценную линию PCI-Express (что, к примеру, позволило бы не выбирать между режимами работы M.2 Mode и mPCIe Mode), но тут пошли другим путем, и лично мне непонятно зачем. Дополнительный контроллер уместно смотрелся на Maximus VI Gene, но там и USB 3.0 портов было восемь, а не шесть.

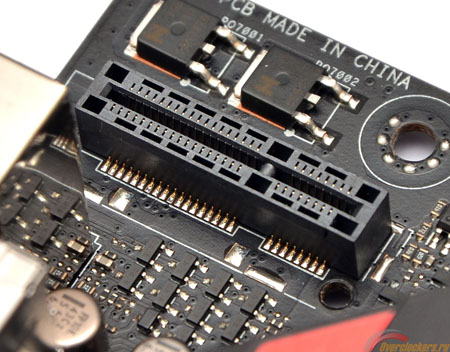

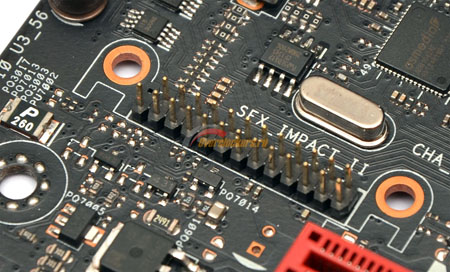

Вместо привычной микросхемы звукового кодека на материнской плате присутствует только разъем для установки внешней звуковой карты:
Сама звуковая карта, разумеется, входит в комплект поставки:
На плате нашлось место для накрытого кожухом звукового кодека Realtek ALC1150, а также для микросхемы усилителя наушников. Набор интерфейсов не привносит ничего необычного, это колодка AAFP и три 3.5 мм аудио входа/выхода.

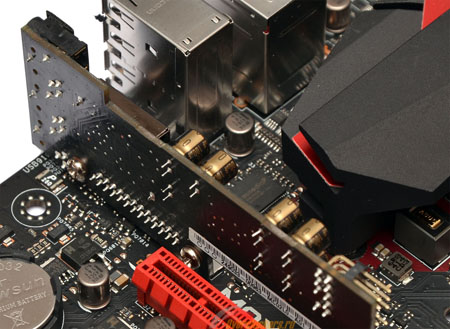

Звуковая карта дополнительно фиксируется при помощи двух винтов, в собранном виде система выглядит следующим образом:
В качестве сетевого контроллера используется Intel I218-V:

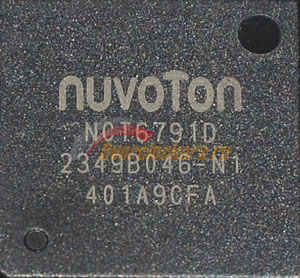

В качестве Multi-IO применена микросхема Nuvoton NCT6791D:

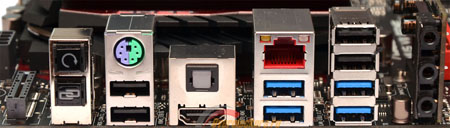

На задней панели ASUS Maximus VII Gene расположены:
- Одна кнопка USB BIOS Flashback;
- Одна кнопка ASUS ROG Connect;
- Один PS/2 порт для клавиатуры/мыши;
- Четыре USB 2.0;
- Четыре USB 3.0;
- Один HDMI;
- Один LAN;
- Оптический выход S/PDIF;
- Три аудио входа/выхода 3.5 мм mini-jack.
Конфигурация I/O панели почти такая же, как и у Maximus VI Gene, отличий лишь два: первым является наличие интерфейса PS/2 вместо двух дополнительных портов USB 3.0, вторым – меньшее количество аудио входов/выходов. Что касается разъемов 3.5 мм mini-jack, то это можно пережить, а вот уменьшение числа портов USB не радует, получается, что плата предыдущего поколения была оснащена лучше современной.

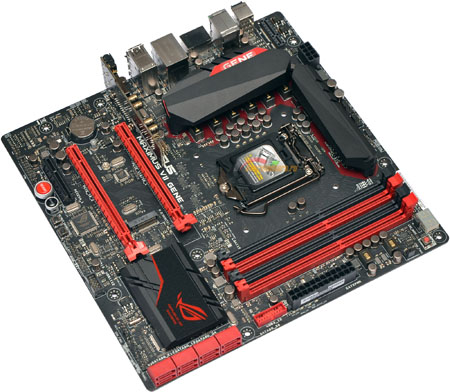

Фотография ASUS Maximus VII Gene, позволяющая оценить высоту компонентов:

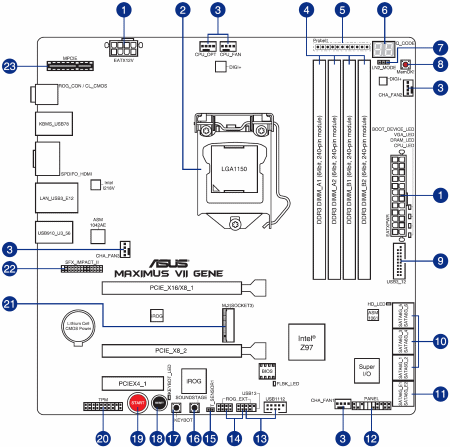

Расположение элементов.
