Возможности BIOS Setup
По сравнению с материнскими платами прошлого поколения, при сохранившейся базовой структуре UEFI меню был изменен пользовательский интерфейс, а также улучшена и до этого неплохая функциональность.

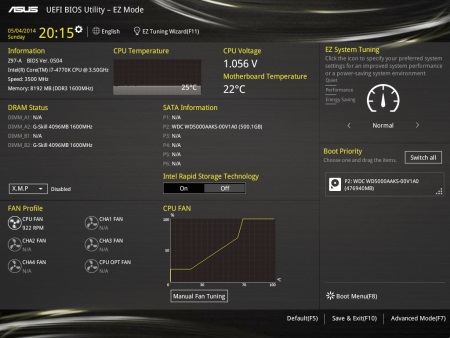

По-прежнему при заходе в UEFI меню пользователю открывается вкладка EZ Mode:
реклама
В этом меню нет каких-либо углубленных настроек, предоставляется лишь несколько базовых функций:
- Базовая информация о системе. Тут можно узнать версию прошивки, модель установленного ЦП и количество установленной оперативной памяти;
- Мониторинг температуры процессора и его напряжения питания;
- Возможность загрузки XMP профиля памяти;
- Возможность задания режима работы вентиляторов;
- Выбор режима работы (доступны режимы Power Saving, Normal и ASUS Optimal);
- Выбор приоритета загрузки;
- Выбор языка оболочки;
- Установка даты/времени.

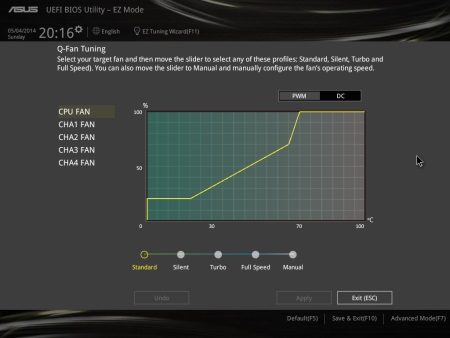

По сравнению с моделями предыдущего поколения, появилась вкладка Manual Fan Tuning, с расширенными настройками по управлению вентиляторами:
В отличие от Advanced Mode, здесь настройки изменяются не заданием пунктов меню, а изменением графика при помощи мыши, примерно как это реализуется в программном обеспечении для разгона видеокарт.

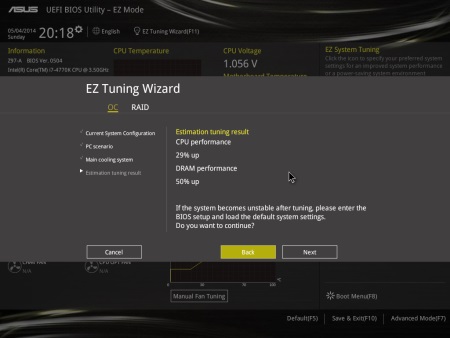

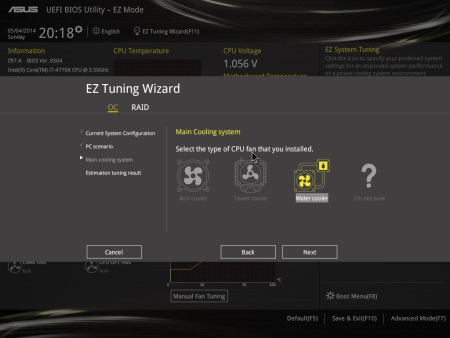

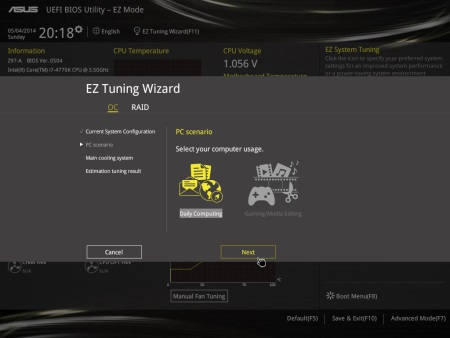

Новинкой EZ Mode меню можно назвать подраздел EZ Tuning Wizard, где можно пошагово настроить функции авторазгона и при желании собрать RAID массив:
реклама
В режиме Daily Computing для различных систем охлаждения материнская плата предлагает увеличить частоту работы процессора на 11-23-26-29% (для вариантов «I’m not sure», «Box cooler», «Tower cooler» и «Water cooler» соответственно), в режиме Gaming/Media Editing материнская плата предлагает увеличить частоту работы CPU на 14-25-28-31%.
Для всех выбранных сценариев система предлагала установить частоту работы памяти на 53% выше текущей, то есть в данном случае ~2450 МГц. Видимо, о возможности работы памяти на 2400 МГц плата узнала из XMP профиля.
Перейдем к рассмотрению режима Advanced Mode:

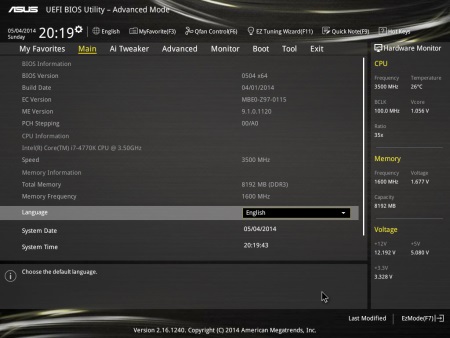

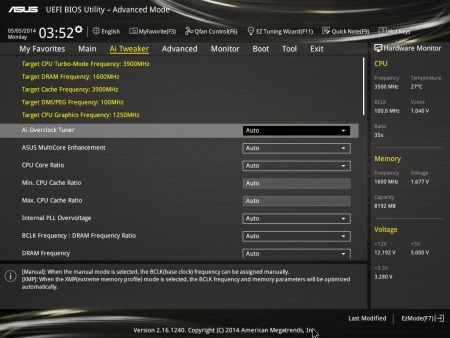

При входе в него открывается привычное по другим платам ASUS меню Main, каких-либо интересных настроек здесь нет, так что займемся вкладкой Ai Tweaker, где собраны все настройки разгона системы:
В целом, здесь сохранились все те же настройки, которые были и на материнских платах Z87, изменилась разве что обертка. Даже порядок расположения пунктов меню остался прежним. Никаких ограничений для успешного разгона нет.

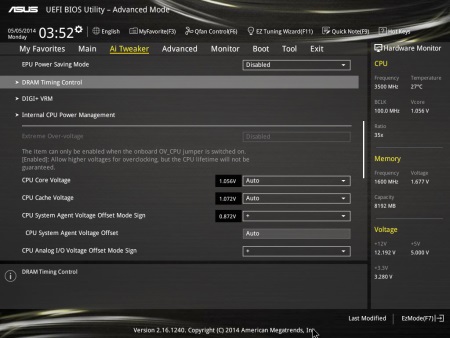

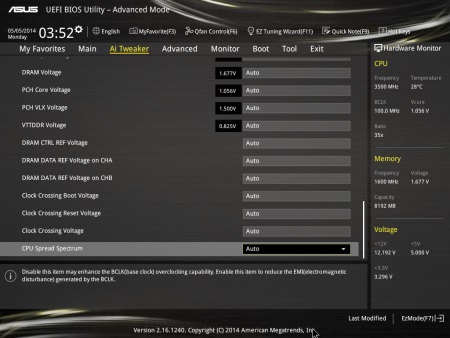

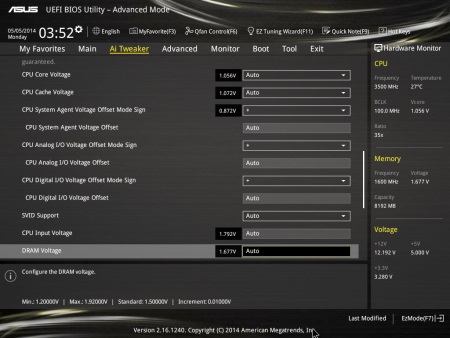

В нижней части меню расположены настройки, позволяющие изменять напряжение:
реклама
Перечень доступных для изменения напряжений:
Напряжение |
значение, В |
значение, В |
напряжения, В |
CPU Core Voltage |
|
|
|
CPU Cache Voltage |
|
|
|
CPU Graphics Voltage |
|
|
|
CPU System Agent Voltage Offset |
|
|
|
CPU Analog I/O Voltage Offset |
|
|
|
CPU Digital I/O Voltage Offset |
|
|
|
CPU Input Voltage |
|
|
|
DRAM Voltage |
|
|
|
PCH Core Voltage |
|
выше, чем DRAM-0.1 В) |
|
PCH VLX Voltage |
|
|
|
VTTDDR Voltage |
|
|
|
DRAM CTRL REF Voltage |
|
|
|
DRAM DATA REF Voltage on CHA |
|
|
|
DRAM DATA REF Voltage on CHB |
|
|
|
Clock Crossing VBoot |
|
|
|
Clock Crossing Reset Voltage |
|
|
|
Clock Crossing Voltage |
|
|
|
Каких-либо бросающихся в глаза ограничений по установке напряжений нет, для любого разгона (по крайней мере, без применения отрицательных температур) диапазона значений хватит с запасом.

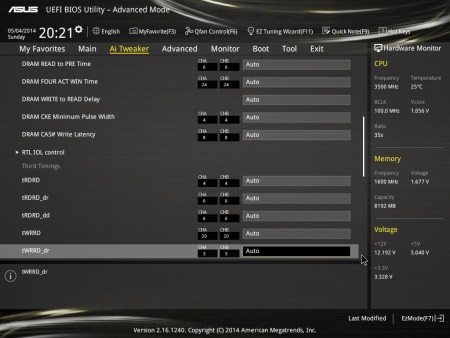

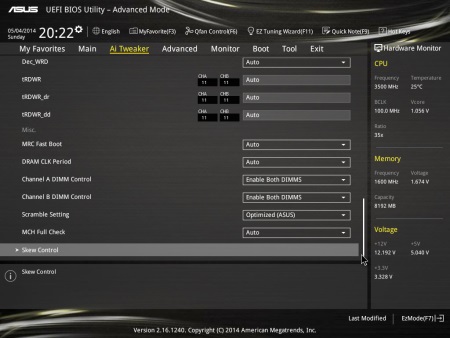

Помимо настроек на главной вкладке Ai Tweaker, присутствуют и несколько подразделов, первый из них – DRAM Timing Control, посвященный углубленным настройкам памяти.
