Обзор и тестирование материнской платы ASUS Maximus VII Gene (страница 3)
реклама
Система охлаждения

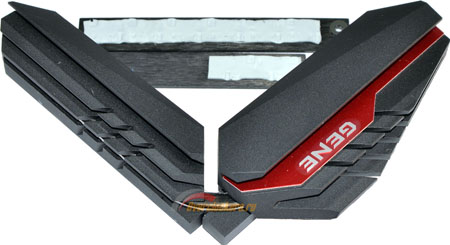

Система охлаждения состоит из трех теплорассеивателей, два из которых объединены тепловой трубкой. Два радиатора отводят тепло от преобразователя питания процессора, еще один ответственен за охлаждение набора системной логики Intel Z97.
По сравнению с Maximus VI Gene форма радиаторов слегка изменилась, однако их размеры остались по-прежнему крупными, особенно это касается радиаторов преобразователя питания ЦП:
реклама

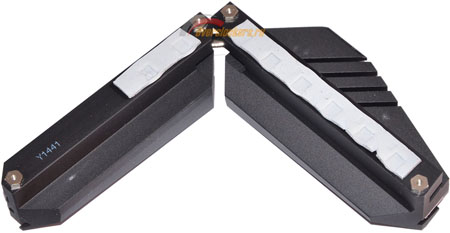

Для платформы LGA 1150 такие теплорассеиватели должны оставить достаточный запас прочности, без необходимости дополнительного обдува. Дополнительную надежность конструкции придает крепление через прижимные пластины с обратной стороны платы.
Применены термопрокладки средней толщины. Проблем с контактом силовых элементов нет, прижим равномерный.
В эффективности радиатора, используемого для охлаждения набора системной логики, сомневаться не приходится, для тепловыделения Intel Z97 его размеров достаточно:

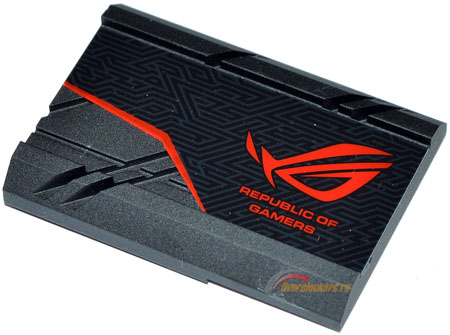

Поскольку эффективность явно избыточна, производитель использовал площадь радиатора для стилизации, разместив на нем крупный логотип линейки ROG.

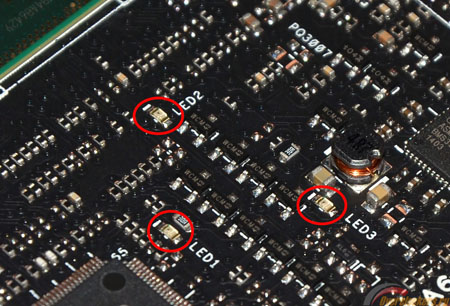

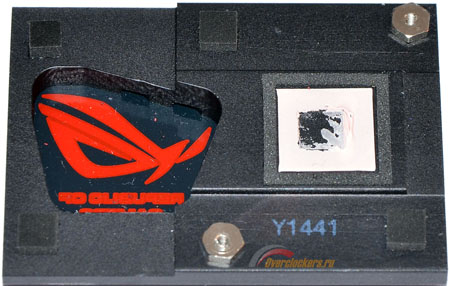

В качестве термоинтерфейса используется подобие высохшей жевательной резинки. Субстанция липкая и трудноудаляемая, как с радиатора, так и с самой микросхемы. Интересно, что напротив логотипа ROG в радиаторе присутствует вырез, видимо, под реализацию подсветки, и действительно, при рассмотрении пространства материнской платы под радиатором было обнаружено три светодиода.
реклама
Логотип подсвечивается при наличии напряжения на дежурной линии 5 В.
Система питания

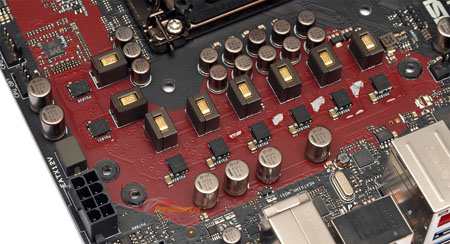

Преобразователь питания процессора выполнен по восьмифазной схеме:
Контроллер промаркирован как DIGI+ ASP1257, и вероятнее всего является чем-то из ассортимента International Rectifier. В качестве транзисторов используются NexFET микросхемы Texas Instruments CSD87350Q5D , по одной на каждую фазу.

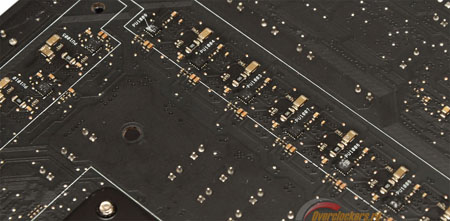

В качестве драйверов применены International Rectifier IR3535, в количестве восьми штук, которые расположены с обратной стороны платы:
Такие же транзисторы и драйверы использовались в Maximus VI Gene, изменилась разве что маркировка управляющего ШИМ-контроллера.
Преобразователь питания памяти двухфазный:
Контроллер промаркирован как DIGI+ ASP1103, в качестве транзисторов применены Texas Instruments CSD87588N.
Технические характеристики
Поддерживаемые процессоры | Intel Socket 1150 for 4th Generation Core i7/Core i5/Pentium/Celeron Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0 * The Intel Turbo Boost Technology 2.0 support depends on the CPU types. |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z97 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066/ 1333/ 1600/ 1800 (разгон)/ 1866 (разгон)/ 2000/ 2133 (разгон)/ 2200 (разгон)/ 2400 (разгон)/ 2600 (разгон)/ 2666 (разгон)/ 2800 (разгон)/ 2933 (разгон)/ 3000 (разгон)/ 3100 (разгон)/ 3200 (разгон)/ 3300 (разгон) МГц |
Слоты расширения | 1 x PCI-E 3.0 X16/8 1 x PCI-E 3.0 X8/0 1 x PCI-E 2.0 X4 1 x mPCIe |
Поддержка Multi-GPU | SLI и CrossFireX в конфигурации с двумя графическими адаптерами по формуле 3.0 8+8 |
Поддержка SATA/RAID | Intel Z97: 6 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 1 x M.2 Socket 3, with M Key, type 2260/2280 storage devices support (PCIE mode) ASMedia ASM1061: 2 x SATA 6 Гбит/с |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Thunderbolt | Нет |
Сеть | Intel I218V, 1 x Gigabit LAN Controller(s), featuring GAMEFIRST III Intel LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY) Anti-surge LANGuard |
Беспроводная сеть | Нет |
Аудио | ROG SupremeFX Impact II 8-Channel High Definition Audio CODEC - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking Audio Feature: - SupremeFX Shielding Technology - Blu-ray audio layer Content Protection - ELNA premium audio capacitors - DTS Connect - Optical S/PDIF out port(s) at back panel - Sonic SoundStage - Sonic SenseAmp - Sonic Studio - Sonic Radar II |
USB 2.0 | 8 x USB 2.0 (Intel Z97) |
USB 3.0 | Intel Z97: 4 x USB 3.0 ASMedia ASM1042AE: 2 x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | 1 x 24-pin EATX Power connector 1 x 8-pin ATX 12V Power connector |
Разъемы задней панели | 1 x кнопка USB BIOS Flashback 1 x кнопка ASUS ROG Connect 1 x PS/2 порт для клавиатуры/мыши 4 x USB 2.0 4 x USB 3.0 1 x HDMI 1 x LAN Оптический выход S/PDIF 3 аудио входа/выхода 3.5 мм mini-jack |
Фирменные технологии | Extreme Engine Digi+ III: - 8 + 2 phase power design - NexFET Power Block MOSFET - 60A Ferrite Chokes - 10K Black Metallic Capacitors ProbeIt KeyBot - CPU Level Up - XMP - Direct Key UEFI BIOS features: - GPU.DIMM Post - Tweakers' Paradise - ROG SSD Secure Erase - Graphic Card Information Preview ROG RAMDisk GameFirst III Extreme Tweaker 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 3, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. Gamer's Guardian: - ESD Guards on LAN, Audio, KBMS and USB3.0/2.0 ports - DRAM Overcurrent Protection - 10K Black Metallic Capacitors - Stainless Steel Back I/O ASUS Exclusive Features: - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - USB 3.0 Boost - Disk Unlocker ASUS EZ DIY: - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS USB BIOS Flashback - Push Notice ASUS Q-Design: - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection: - ASUS C.P.R.(CPU Parameter Recall) Media Streamer |
Размеры, мм | 244 x 244 |
Форм-фактор | microATX. |
