Тестовый стенд
Тестирование ASUS Maximus VII Gene проводилось в составе следующей конфигурации:
- Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Ватт;
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
реклама
В отличие от материнских плат LGA 1155, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.
При использовании CPU Strap 100 МГц материнская плата смогла разогнать процессор до 107.1 МГц:
107-107.1 МГц в паре со стендовым i7-4770K показывают все протестированные LGA 1150 платы ASUS без настроек Source Clock Tuner, так что результат разгона можно назвать «привычным».
При использовании CPU Strap 125 МГц результат разгона базовой частоты составил 149.73 МГц:
Вообще, меня обычно трудно удивить, но своим разгоном при CPU Strap 125 материнская плата действительно удивила, ибо среди всех ранее протестированных моделей LGA 1150 планка в 149 МГц была недостижима. Хоть как-то близки к ней были только Maximus VI Gene и Maximus VII Ranger с результатом 148.45-148.46 МГц. А ведь при 149.73 МГц базовая частота без учета CPU Strap составляет внушительные 119.78 МГц.

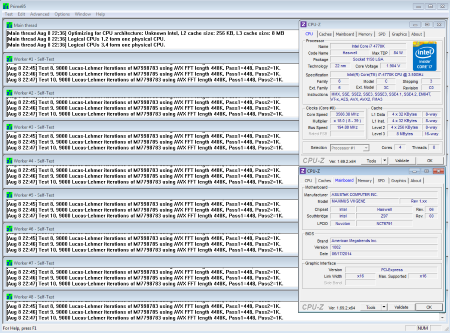

При использовании CPU Strap 167 МГц результат разгона составил 194.8 МГц:
реклама
Конечно, в отличие от предыдущего результата это не рекорд, но все же его можно отнести к группе лучших после Maximus VII Ranger и Maximus VI Extreme.
При дальнейшем увеличении базовой частоты система стартует вплоть до 197 МГц, однако под нагрузкой система уходит в BSOD, ругаясь на драйвер видеокарты.
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64. Материнская плата склонна к небольшому завышению напряжения питания памяти, но уровень завышения невелик, и им можно пренебречь.
Для проверки разгона оперативной памяти, помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung, дополнительно используется комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.

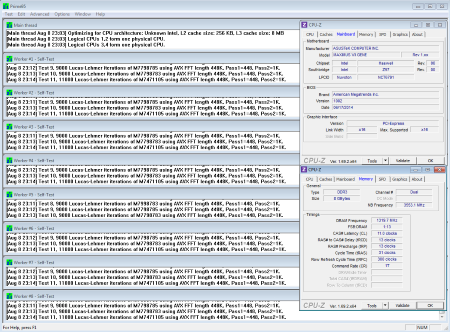

При разгоне комплекта G.Skill материнская плата показала результат 2639 МГц:
Частотный потенциал комплекта памяти можно назвать реализованным полностью, результат разгона памяти находится в лидирующей группе.

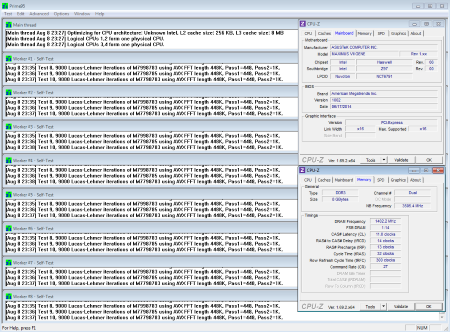

В случае с комплектом Corsair была достигнута частота работы памяти 2804 МГц:
При переходе к тесту данного комплекта памяти ожидались проблемы с разгоном, так как протестированные ранее Z97 платы ASUS с данным комплектом памяти «капризничали». Однако опасения не подтвердились, и рабочие настройки были подобраны чуть ли не с первой попытки. Возможно, это особенность ROG-плат оверклокерской направленности, возможно, «время лечит», и актуальные на данный момент версии прошивок стали работать лучше в сравнении с тем, что было на момент анонса Z97.
Разгон процессора
реклама
Для начала проверим работу Load-Line Calibration для CPU Input Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Level 1 |
|
|
|
CPU Vcore, Load Line calibration Level 2 |
|
|
|
CPU Vcore, Load Line calibration Level 3 |
|
|
|
CPU Vcore, Load Line calibration Level 4 |
|
|
|
CPU Vcore, Load Line calibration Level 5 |
|
|
|
CPU Vcore, Load Line calibration Level 6 |
|
|
|
CPU Vcore, Load Line calibration Level 7 |
|
|
|
CPU Vcore, Load Line calibration Level 8 |
|
|
|
CPU Vcore, Load Line calibration Level 9 |
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64. Для дальнейшего разгона был выбран режим Level7, как наиболее стабильный.
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Cache x45.

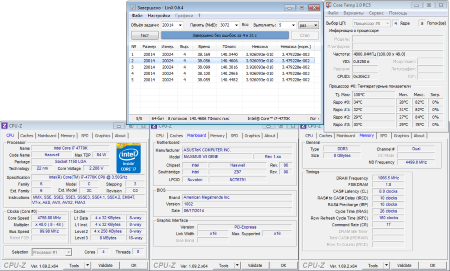

Результат разгона, достигнутый с ASUS Maximus VII Gene, составил 4800 МГц:
С раскрытием частотного потенциала CPU проблем не возникло.
Используемые напряжения процессора:
- CPU Input Voltage: 2.28 В;
- CPU Core Voltage: 1.465 В;
- CPU Cache Voltage: 1.35 В.
Температурный режим
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера – ~23 градуса по Цельсию.
Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
Место измерения |
в простое |
под нагрузкой |
Температурный датчик VRM материнской платы |
|
|
Радиатор сверху от процессорного разъема |
|
|
Радиатор слева от процессорного разъема |
|
|
Радиатор набора системной логики |
|
|
Материнская плата без проблем смогла пройти температурный стресс-тест, причем показала более холодный нрав в сравнении с Maximus VI Gene, которая тестировалась в точно таких же условиях. С учетом того, что у моделей одинаковая элементная база преобразователей питания, можно заключить, что радиаторы Maximus VII Gene отводят тепло чуть эффективнее.
Можно отметить показания встроенного мониторинга, которые хоть и стабильно выше температуры радиаторов, но все же взаимосвязаны, материнская плата берет показания явно не «с потолка». С учетом того, что к показаниям температурного датчика можно «привязать» алгоритм управления вентиляторами, возможности мониторинга можно признать полезными вдвойне.
Встроенный звук
Тестирование встроенного звука проводилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Установленный на материнской плате кодек – Realtek ALC1150.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Результаты тестов немного отличаются от того, что привычно видеть у системных плат с кодеком ALC1150. С одной стороны, хорошие результаты показаны в тестах «Уровень шума» и «Динамический диапазон», с другой – получен не очень хороший результат в тесте «Гармонические искажения + шум».
Заключение
Всем хороша ASUS Maximus VII Gene, и придраться не к чему, разве что Wi-Fi модуля в комплекте поставки нет. К положительным качествам можно отнести хорошие результаты разгона базовой частоты, оперативной памяти и процессора, адекватное поведение при разгоне, а также комфортный температурный режим при стресс-тесте. Можно отметить качественную сборку материнской платы без следов экономии.
Единственная, но, к сожалению, главная проблема Maximus VII Gene – наличие в продаже ее предшественницы в виде Maximus VI Gene, ведь изменения при смене поколений материнских плат не слишком велики. К плюсам новинки можно отнести обновленный BIOS с расширенными возможностями управления вентиляторами, а также появление разъема M.2 Socket 3, к минусам – меньшее число портов USB на интерфейсной панели в пользу появления интерфейса PS/2. В остальном принципиальной разницы нет, а стоит герой обзора почти на тысячу рублей дороже. Конечно, не стоит исключать, что разница в ценах обуславливается не производителем, а розничными торговыми сетями, но покупателю от этого не легче.
Плюсы ASUS Maximus VII Gene:
- Наличие индикатора POST-кодов и точек замера напряжений;
- Удобные кнопки включения/перезагрузки системы;
- Наличие режима LN2_Mode;
- Лучшие среди конкурентов возможности по управлению оборотами вентиляторов;
- Предсказуемость материнской платы при разгоне;
- Хороший температурный режим платы;
- Наличие профилей настроек разгона памяти для различных микросхем;
- Хорошие возможности разгона процессора.
Минусы материнской платы:
- Всего один видеовыход;
- Отсутствие модуля Wi-Fi / Bluetooth;
- При схожей функциональности большая разница в стоимости по сравнению с еще продающейся Maximus VI Gene.
Страница материнской платы ASUS Maximus VII Gene на официальном сайте производителя:
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS Maximus VII Gene.
