Тестирование звукового тракта
Производилось с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0.

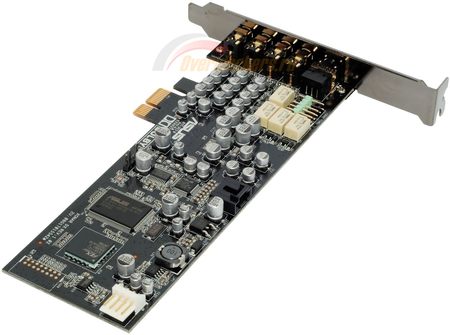

С данного обзора меняется методика тестирования: теперь для тестов будет использоваться дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из самых лучших технических решений пользовательского класса.
реклама
Тестирование будет производиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта ASUS Xonar DX является приемником звука, затем наоборот, ASUS Xonar DX используется в качестве источника аудио сигнала, а прием звука производится с линейного входа материнской платы.
Само тестирование будет производиться в двух режимах: минимальном (16-bit, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека, установленного на материнской плате.

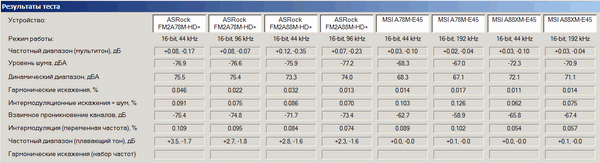

Результаты теста линейного выхода звуковой подсистемы

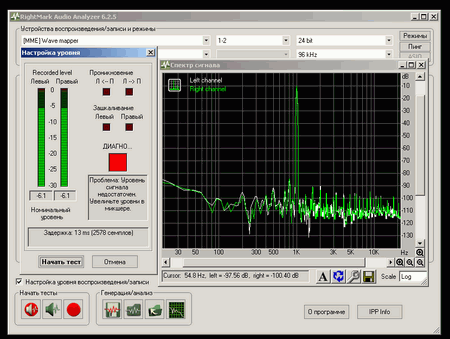

Следует заметить, что при проведении тестирования воспроизведения RMAA «ругалась» на недостаточный уровень сигнала и предлагала увеличить громкость, тогда как на деле все уровни громкости и так были выставлены на максимум:
Общая оценка, выставленная RightMark Audio Analyzer:
- ASRock FM2A78M-HD+: хорошо / хорошо;
- ASRock FM2A88M-HD+: хорошо / хорошо;
- MSI A78M-E45: хорошо / хорошо;
- MSI A88XM-E45: хорошо / хорошо.
реклама

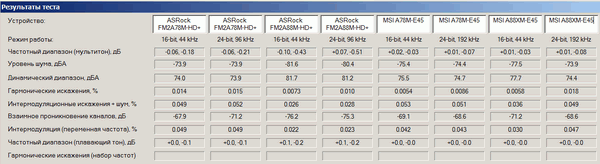

Результаты теста линейного входа звуковой подсистемы
Общая оценка, выставленная RightMark Audio Analyzer:
- ASRock FM2A78M-HD+: хорошо / хорошо;
- ASRock FM2A88M-HD+: средне / хорошо;
- MSI A78M-E45: хорошо / хорошо;
- MSI A88XM-E45: хорошо / хорошо.
Архив с подробными данными тестирования (html-отчет, sav-файлы) прилагается.
Особенности эксплуатации и разгон
Для начала еще раз просуммируем возможности BIOS материнских плат:
Параметр |
|
|
|
|
BCLK | Есть, от 100 до 136 МГц, с шагом 1 МГц | Есть, от 100 до 136 МГц, с шагом 1 МГц | Есть, от 100 до 105 МГц с шагом 1 МГц | Есть, от 100 до 105 МГц с шагом 1 МГц |
Оперативная память, МГц | DDR3-800/ 1066/ 1333/ 1600/ 1866/ 2133/ 2400 (в том числе XMP) | DDR3-800/ 1066/ 1333/ 1600/ 1866/ 2133/ 2400 (в том числе XMP) | DDR3-800/ 1066/ 1333/ 1600/ 1866/ 2133/ 2400 (в том числе XMP) | DDR3-800/ 1066/ 1333/ 1600/ 1866/ 2133/ 2400 (в том числе XMP) |
Множитель процессора CPU Core |
Есть | Есть | Есть | Есть |
Множитель процессора CPU NB Core |
Есть | Есть | Есть | Есть |
Частота графического ядра | Есть, от 400 МГц до 1900 МГц с возрастающим с 11 до 211 МГц шагом (400, 411, 422, 434 и т.д. последние два пункта - 1689 и 1900) | Есть, от 400 МГц до 1900 МГц с возрастающим с 11 до 211 МГц шагом (400, 411, 422, 434 и т.д. последние два пункта - 1689 и 1900) | Есть, от 400 МГц до 1900 МГц с возрастающим с 13 до 211 МГц шагом (первый шаг – 22 МГц, с 400 к 422) | Есть, от 400 МГц до 1900 МГц с возрастающим с 13 до 211 МГц шагом (первый шаг – 22 МГц, с 400 к 422) |
Напряжение CPU Core | Есть, от 0.6 до 1.55 В с шагом 0.00625 В | Есть, от 0.6 до 1.55 В с шагом 0.00625 В | Отсутствует | Отсутствует |
Напряжение CPU NB Core | Есть, от 0.6 до 1.55 В с шагом 0.00625 В | Есть, от 0.6 до 1.55 В с шагом 0.00625 В | Отсутствует | Отсутствует |
Напряжение оперативной памяти | Есть, доступны значения 1.30, 1.37, 1.42, 1.49, 1.55, 1.62, 1.67, 1.74 В | Есть, доступны значения 1.30, 1.37, 1.42, 1.49, 1.55, 1.62, 1.67, 1.74 В | Есть, доступны значения 1.35, 1.50, 1.65 и 1.8 В | Есть, доступны значения 1.35, 1.50, 1.65 и 1.8 В |
Напряжение набора системной логики (чипсета) | Есть, 1.1, 1.2, 1.3 и 1.4 В | Есть, 1.1, 1.2, 1.3 и 1.4 В | Нет | Нет |
ASRock FM2A78M-HD+ и ASRock FM2A88M-HD+
В плане разгонного потенциала, не смотря на богатство настроек в BIOS, ASRock FM2A78M-HD+ неадекватно реагирует на попытки повышения частот, не позволяя разгонять ни графическое ядро, ни память. Любые попытки разгона заканчивались либо выпадением BSOD операционной системы при загрузке, либо просто отказом материнской платы запускаться.
Помимо этого, материнская плата ASRock FM2A78M-HD+ полностью беспроблемно работала только если не трогать настройки частот памяти и таймингов вообще. Хотя я и привел выше таблицу с результатами тестирования с памятью, работающей на частоте 1866 МГц с соответствующими таймингами, в реальности плата с такими настройками при включении или перезагрузке периодически выбрасывала черный экран с сообщением о переразгоне:
На что рассчитывали инженеры ASRock, выпуская в серию материнскую плату, которая не в состоянии работать в достаточно штатном для Socket FM2+ режиме с памятью DDR3-1866? Рассчитывали на то, купивший ее человек, не полезет в BIOS что-либо настраивать, а будет довольствоваться «Auto»? Если ASRock FM2A78M-HD+ запускалась без уведомления о переразгоне, то функционировала стабильно, без зависаний и вылетов системы.
ASRock FM2A88M-HD+ таких сообщений на старте не выдавала и на этом разница между платами закончилась
Еще одним интересным моментом стало присутствие на официальном сайте ASRock в списке рекомендуемого к загрузке программного обеспечения фирменной программы ASRock 3TB+ Unlocker Utility, которая, как ясно из ее названия, позволяет подключать к материнской плате накопители объемом больше 2.2 Тбайт. Что, мягко говоря, странно: на материнской плате используется UEFI BIOS и набор системной логики AMD A78 прекрасно совместим с емкими накопителями (не буду говорить «HDD» потому что в скором мы увидим и SSD большого объема – инженерные образцы имеются, а корпоративный сектор такие накопители уже использует).

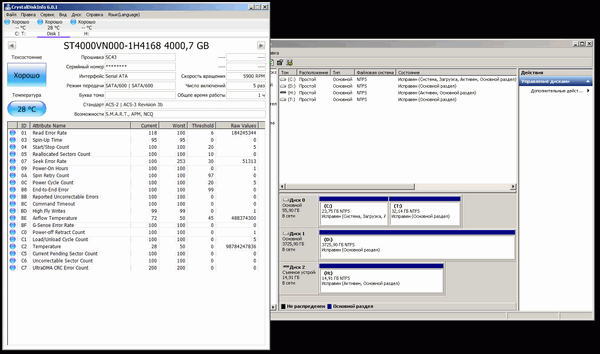

Собственно, оно так и оказалось: Seagate NAS HDD объемом 4 Тбайт (ST4000VN000-1H4168) без проблем был размечен на полный свой объем.
реклама
Позволил себе прогнать Crystal Disk Mark
Даже попытки играться с X.M.P.-профилем памяти ни к чему не привели: LinX и другие тесты вываливались с ошибкой на первых же минутах работы памяти на частоте 2133 МГц. С разгоном полный швах.
MSI A78M-E45 и MSI A88XM-E45
Продукты MSI также не обошлись без сюрпризов. На страницах обеих материнских плат нет драйверов к контроллеру NEC/RENESSAS UPD720202, обеспечивающего работу двух дополнительных разъемов USB 3.0 на задней панели материнской платы (помимо двух «чипсетных»). Между прочим, на официальном сайте разработчика этого контроллера, драйвера также отсутствуют. Покупателю материнской платы предстоит увлекательная эпопея по поиску заветного драйвера в Интернете. Либо – довольствоваться драйвером с компакт-диска в комплекте материнской платы. Существует драйвер версии 3.0.23.0, которому уже не меньше года. Им я и воспользовался при проведении тестов USB 3.0. И, на всякий случай, поместил в файловый архив сайта, откуда его можно загрузить.
И с этим контроллером связана очень интересная ошибка в микрокоде материнских плат: если в SETUP BIOS отключить этот контроллер, то вместе с ним отключается и сетевой контроллер. Вот так вот. Будем надеяться, что эту ошибку в дальнейшем исправят.
MSI A78M-E45
Разгон понравился: материнская плата смогла запустить оперативную память на частоте 2400 МГц с таймингами 10-12-11-24-58-2T при напряжении на памяти, установленным равным 1.65 В. К большому сожалению, добиться стабильности при этих параметрах не удалось.
Стабильность удалось получить отступив на один шаг назад:

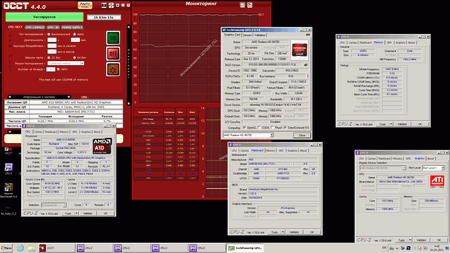

DDR3-2133 с таймингами 10-12-11-24-54-1T при напряжении 1.65 В, графическое ядро заработало на частоте 1169 МГц.
MSI A88M-E45

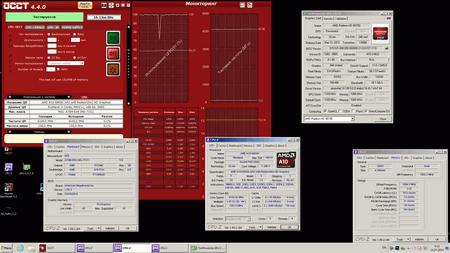

Разгон оперативной памяти, мягко выражаясь, сильно впечатлил: DDR3-2133 с таймингами 6-5-5-12-57-2T при напряжении 1.65 В. Это уникальный разгон – никогда прежде мне еще не удавалось добиться подобного результата. А вот интегрированное графическое ядро процессора удалось заставить работать только на частоте 1013 МГц, что для используемого мною экземпляра AMD APU A10-6800K является весьма слабым результатом.
Заключение
Протестированные материнские платы оставили целый набор разных и, зачастую, неизгладимых впечатлений. В отношении материнских плат ASRock, воздерживаясь от эмоций, просто скажу: в ближайшее время брать на тесты материнские платы этого производителя, скорее всего, больше не буду. Просто бюджетный продукт, способный преподнести немало «приятных» моментов своему владельцу.
Материнские платы MSI, ориентированные примерно на тот же уровень, стоят незначительно дороже. Путь и в математическом выражении разница и составляет до 15%, в реальном выражении двести-триста рублей – это, согласитесь, не так уж и много. Зато получаем два дополнительных USB 3.0, радиатор на подсистеме питания процессора, более качественную элементную базу, вменяемую работу и разгон.
Выражаем благодарность:
- Компании Регард за предоставленные на тестирование материнские платы ASRock FM2A78M-HD+, ASRock FM2A88M-HD+, MSI A78M-E45 и MSI A88XM-E45.
- Компании AMD и лично Ильясу Шакирову за предоставленный на тестирование процессор AMD APU-6800K.
