Разъемы и дополнительные контроллеры
Материнские платы ASRock и MSI, рассматриваемые сегодня, отличаются по количеству слотов памяти: на первых их установлено всего по два, на вторых – по четыре.
И только MSI гарантирует поддержку частот памяти до DDR3-2133 включительно (отмечу, что в BIOS можно выставить частоту и 2400 МГц), ASRock ограничилась указанием в качестве гарантированно поддерживаемых частот вообще лишь до DDR3-1866 включительно (в BIOS доступны значения 2133 и 2400 МГц). Соответственно количеству слотов, ASRock обещает поддержку до 32, а MSI - до 64 Гбайт оперативной памяти.
реклама
Хочется предостеречь в отношении MSI A78M-E45: нумерация слотов памяти на текстолите платы – это просто нумерация. Я как-то уже привык, что слоты памяти нумеруются в том порядке, в котором их надо задействовать, но здесь это не так. Мало того, в инструкции к материнской плате нет даже намека на порядок задействования слотов памяти. На самом деле нужно задействовать первый и третий слоты памяти (синие), либо второй и четвертый (черные) для включения двухканального режима работы оперативной памяти.
Возможности наборов системной логики AMD A78 и AMD A88X отличаются: первый поддерживает до восьми разъемов SATA3, а второй - лишь шести SATA3, в соответствии с этим на платах, на материнских платах ASRock FM2A88M-HD+ и MSI A88XM-E45 установлено по восемь портов SATA3, а на ASRock FM2A78M-HD+ и MSI A78M-E45 установлено только шесть и еще два посадочных места на PCB плат оставлены пустыми:
Отличается и планировка плат: для экономии текстолита инженеры ASRock уменьшили не только ширину платы, но и ее длину, однако при этом расстояние между слотами PCI-E и PCI не уменьшили, поэтому в итоге все интерфейсные разъемы оказались между ними, а не по нижнему краю как это обычно заведено. А в связи с уменьшенной шириной компоновка оказалась вообще очень плотной. Разницы между платами ASRock здесь нет никакой, поэтому я приведу только один снимок.

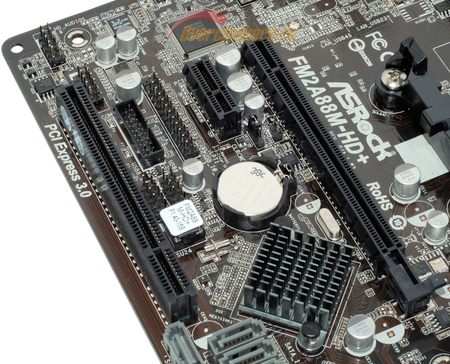

Батарейка CMOS BIOS, рядом с ней перемычка для сброса настроек BIOS, ниже - съемная микросхема флеш-памяти Winbond 25Q64FVAIQ объемом 64 Гбит, на которую наклеена наклейка с информацией о заводской версии микропрограммы. Тут же расположились две колодки для подключения четырех портов USB 2.0/1.1, одна колодка для двух портов USB 3.0/2.0/1.1, колодки LPT- и COM-портов. Также на материнских платах ASRock есть и колодка для подключения модуля TPM, мы ее могли видеть на фото выше – когда рассматривали возможности подключения SATA-накопителей.
реклама
А вот на материнских платах MSI компоновка традиционная (и одинаковая на обеих платах, поэтому снимок будет только один):
По удалению «вглубь» снимка:

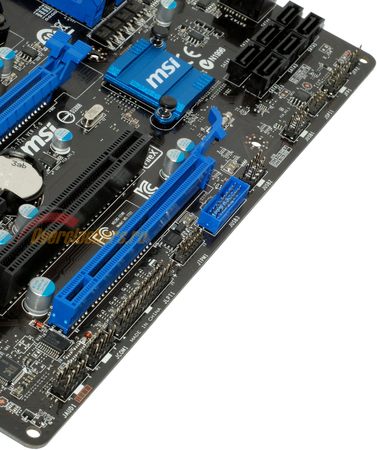

- Колодка JAUDIO1 для подключения аудио-разъемов фронтальной панели корпуса системного блока;
- Колодки JCOM1 и JLPT1 для подключения COM- и LPT-портов соответственно;
- Колодка JTPM1 для подключения модуля шифрования TPM;
- Колодка JUSB3 для подключения двух разъемов USB 3.0/2.0/1.1;
- Две колодки JUSB2 и JUSB1 для подключения суммарно четырех портов USB 2.0/1.1;
- Колодка JSPI1, предназначенная для подключения программатора и позволяющая с помощью него напрямую прошить микросхему BIOS материнской платы (Winbond 25Q64FVSIG объемом 64 Гбит, над колодкой);
- Колодки JFP1 и JFP2 для подключения кнопок и индикаторов корпуса системного блока (Power, Reset и т.д.).
Инженеры ASRock на обеих платах использовали Nuvoton NCT6776D в качестве контроллера I/O и очень старый по современным меркам аудиоконтроллер Realtek ALC662
Причем на FM2A78M-HD+ использованы более дешевые конденсаторы. В качестве сетевого контроллера использован гигабитный Realtek RTL8111RF, причем в его обвязке различий между платами нет.
При этом сам контроллер помещен за блок аудио-разъемов задней интерфейсной панели материнской платы.
Инженеры MSI не стали экономить на элементной базе – обе платы просто идентичны
Сетевой контроллер использован почти тот же, что и на платах ASRock, отличие только в ревизии, Realtek RTL8111G и его расположение на плате то же.

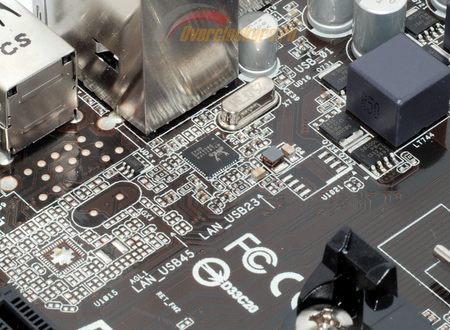

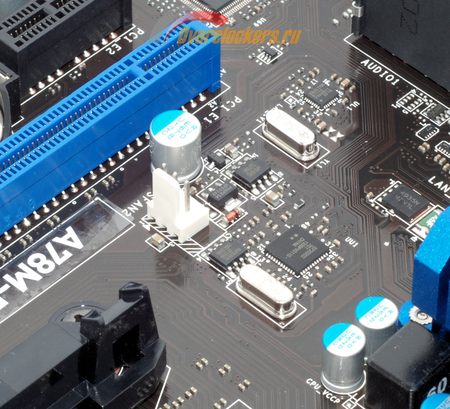

Но при этом он - не в одиночестве, компанию ему составляет NEC/RENESAS UPD720202, благодаря которому на задней интерфейсной материнских плат MSI появилось два дополнительных порта USB 3.0/2.0/1.1, помимо двух штатных AMD A78/A88X.
Задние панели героинь нашего обзора попарно одинаковы, причем ASRock применила необычную компоновку разъемов:

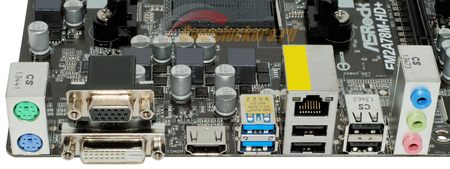

- Два PS/2 для подключения мыши и клавиатуры;
- Один DVI-D и один D-Sub;
- Один HDMI;
- Два USB 3.0/2.0/1.1;
- Один сетевой порт RJ-45 и два USB 2.0/1.1;
- Два USB 2.0/1.1;
- Блок аудиоразъемов.
реклама

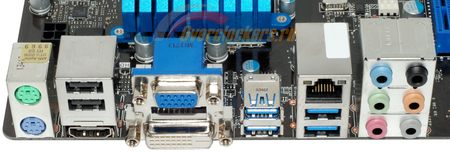

- Два PS/2 для подключения мыши и клавиатуры;
- Два USB 2.0/1.1 и один HDMI;
- Один D-Sub и один DVI-D;
- Два USB 3.0/2.0/1.1 (реализованы силами контроллера NEC/RENESAS UPD720202);
- Один сетевой порт RJ-45 и два USB 3.0/2.0/1.1 (USB реализованы силами набора системной логики AMD A78);
- Блок аудиоразъемов.
Возможности установки плат расширения различны: материнские платы MSI обладают более широким набором возможностей, предлагая четыре слота расширения

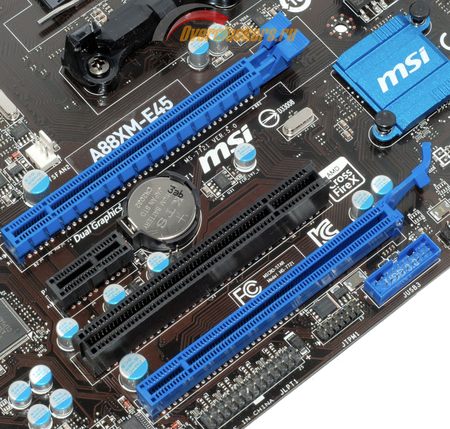

- Два PEG (полноценным PCI-E x16 3.0/2.0 является только верхний слот, нижний – физически PCI-E x4 2.0, подключенный к чипсету материнской платы);
- Один PCI-E x1 (подключен к процессору);
- Один PCI.
- Один PEG (PCI-E x16 3.0/2.0; подключен к процессору);
- Один PCI-E x1 2.0 (подключен к процессору);
- Один PCI.
