Дизайн и особенности материнских плат
Система охлаждения
Идентичная для всех плат:
- Стандартное крепление системы охлаждения процессора, с обратной стороны платы присутствует металлическая силовая пластина, защищающая плату от прогиба в результате установки систем охлаждения процессора с большой силой прижима:
- На кристалл набора системной логики инженеры ASRock на обеих платах установили довольно приличный радиатор, а вот MSI – фактически просто пластинку из алюминия:
реклама

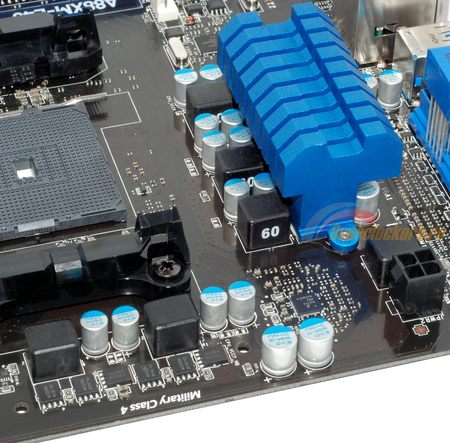

- Подсистема питания процессора на материнских платах MSI дополнительно оснащена радиатором. Его высота примерно 31 мм, а расстояние до процессорного сокета составляет примерно 35 мм. Крепление – винтовое, а в качестве термоинтерфейса используется привычная термопрокладка.
Сильного нагрева я не обнаружил, а в простое или при слабой нагрузке радиаторы вообще едва теплые и даже в закрытом корпусе навряд ли температура станет заметно больше с учетом того, что я использую для проведения тестов один из самых старших APU 6800K: лишь после получасового стресс-теста в OCCT удалось добиться нагрева до 70 градусов.

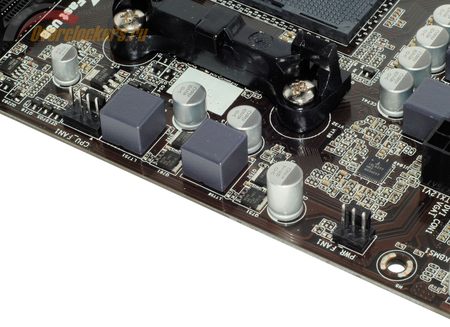

ASRock FM2A78M-HD+ и ASRock FM2A88M-HD+ оснащены тремя разъемами для подключения вентиляторов. Два разъема расположены над процессорным сокетом (CPU_FAN и PWR_FAN):

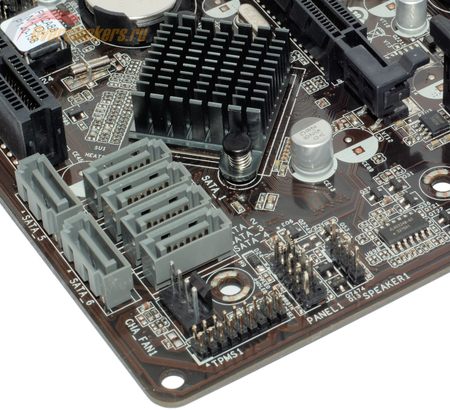

И один – у разъемов SATA в правом нижнем углу платы (CHA_FAN).
Управляемыми на обеих материнских платах являются только CPU_FAN и CHA_FAN и управляются только четырехконтактные вентиляторы.
реклама

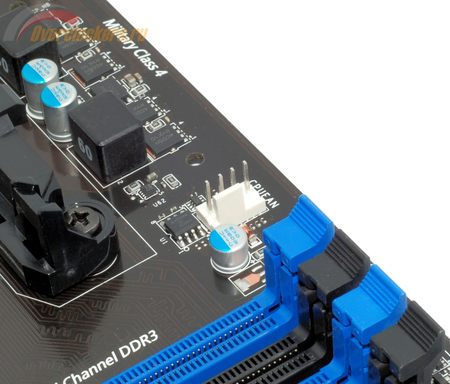

На материнских платах MSI разъемов для подключения вентиляторов тоже три, но, в отличие от плат ASRock, он рассредоточены по площади платы более равномерно: сверху, над процессорным разъемом установлен только лишь один четырехконтактный CPU_FAN

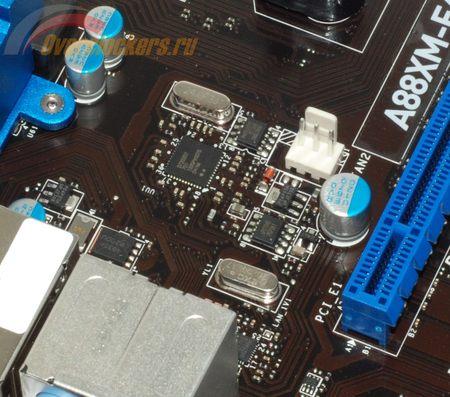

Почти в центре платы, но ближе к задней интерфейсной панели – трехконтактный SYS_FAN2:

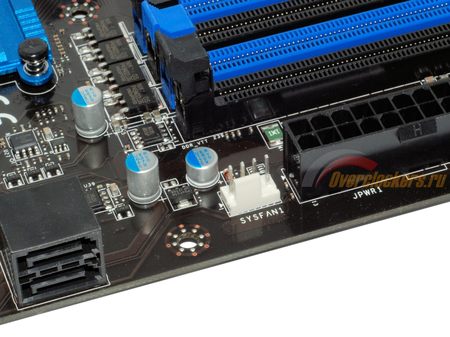

У правого края платы, между блоком разъемов SATA и разъемом основного питания ATX.
Управляются вентиляторы: CPU_FAN – только 4pin, SYS_FAN1 – 3/4pin, SYS_FAN2 – неуправляем вообще. Привожу лишь по одной фотографии, потому что разницы между платами у каждого из производителей нет никакой.
Подсистемы питания процессора и оперативной памяти
Компании по-разному подошли к вопросу организации подсистем питания процессора и памяти на своих материнских платах.

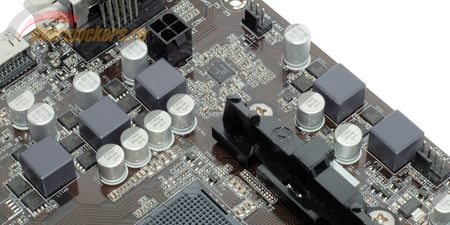

Рассмотрим сначала платы ASRock. Несмотря на то, что в целом схема организации питания у обеих материнских плат одинакова и состоит из двух преобразователей, трехфазного CPU Core и двухфазного CPU NB Core и в обоих случаях используется ШИМ-контроллер Intersil ISL6377, но в остальной элементной базе имеются отличия. На ASRock FM2A78M-HD+ в качестве мосфетов используются SinoPower SM4337 (по одному на каждую фазу) и SM4336 (по одному на каждую фазу CPU NB Core и по два – на каждую фазу CPU NB Core), честно говоря, я впервые встречаю продукцию этого производителя в подсистеме питания процессора.

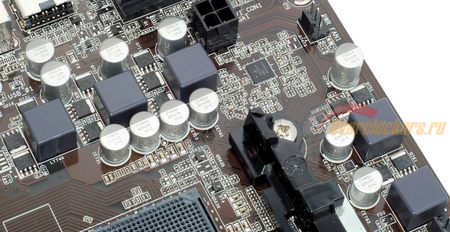

Очевидно, продукция SinoPower дешевле, чем более привычные NXP Semiconductors PH5830DL и PH9130AL, которые инженеры ASRock таки применили в старшей ASRock FM2A88M-HD+:
Схема организации фаз идентична: в фазах CPU Core используется по два PH5830DL и одному PH9130AL, тогда как CPU NB Core построены с использованием одного PH5830DL и одного PH9130AL.
На обеих материнских платах для фаз NB Core используются драйверы с маркировкой 88CHDF. Скорее всего, это Intersil ISL6208.
реклама

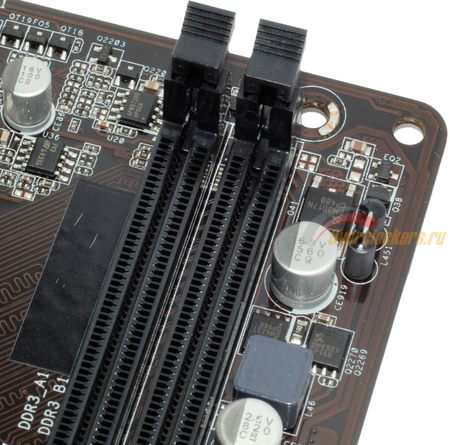

Подсистема питания памяти на обеих платах однофазная, в роли ШИМ-контроллера задействован Anpec APW8720B (расположенный с другой стороны слотов памяти
И точно также на ASRock FM2A78M-HD+ используются по два мосфета SinoPower (а именно - SM4337), а на более высокой по рангу ASRock FM2A78M-HD+ установлены NXP Semiconductors (PH9130AL):

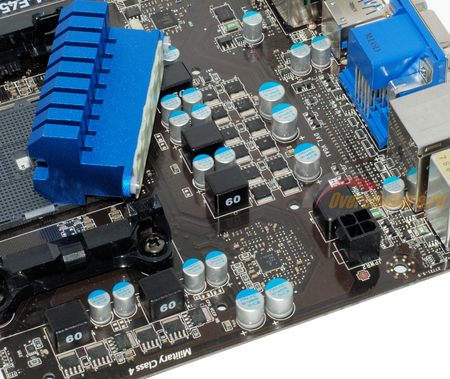

Microstar не стала экономить слишком сильно и младшая MSI A78M-E45 по используемой элементной базе оказалась на уровне ASRock FM2A78M-HD+:
Двухфазный преобразователь CPU NB Core основан на сочетании мосфетов NXP Semiconductors – одного PH7030DL и двух PH3830DL, тогда как в преобразователе питания CPU Core использовано по два PH7030DL и PH3830DL на каждую фазу. На MSI A88XM-E45 использованы ON Semiconductor NTMFS4C08N и два NTMFS4C05N по идентичной схеме.
Питание памяти на обеих платах однофазное: uP1504 производства uPI Semiconductor управляет одной фазой, в которой использованы по два PH7030DL и PH3830DL на MSI A78M-E45 и по два NTMFS4C08N и NTMFS4C05N на MSI A88XM-E45
