Возможности BIOS Setup
С учетом того, что в этом обзоре рассматриваются сразу четыре материнских платы, я не стану рассматривать BIOS Setup каждой из плат с такой тщательностью, как я делал это ранее. Поэтому к каждой плате я приведу только скриншоты BIOS SETUP. Возможно, они будут полезны. Наиболее важные параметры, отвечающие за разгон и тонкую настройку (разгон) системы вынесу в отдельную таблицу.
Параметр |
|
|
|
|
Версия BIOS, с которой проводилось тестирование | P1.80 от 6 мая 2014 года | P2.40 от 6 июня 2014 года | 25.3 от 19 марта 2014 года | 25.3 от 19 марта 2014 года |
BCLK | Есть, от 100 до 136 МГц, с шагом 1 МГц | Есть, от 100 до 136 МГц, с шагом 1 МГц | Есть, от 100 до 105 МГц с шагом 1 МГц | Есть, от 100 до 105 МГц с шагом 1 МГц |
Оперативная память, МГц | DDR3-800/ 1066/ 1333/ 1600/ 1866/ 2133/ 2400 (в том числе XMP) | DDR3-800/ 1066/ 1333/ 1600/ 1866/ 2133/ 2400 (в том числе XMP) | DDR3-800/ 1066/ 1333/ 1600/ 1866/ 2133/ 2400 (в том числе XMP) | DDR3-800/ 1066/ 1333/ 1600/ 1866/ 2133/ 2400 (в том числе XMP) |
Множитель процессора CPU Core |
Есть | Есть | Есть | Есть |
Множитель процессора CPU NB Core |
Есть | Есть | Есть | Есть |
Частота графического ядра | Есть, от 400 МГц до 1900 МГц с возрастающим с 11 до 211 МГц шагом (400, 411, 422, 434 и т.д. последние два пункта - 1689 и 1900) | Есть, от 400 МГц до 1900 МГц с возрастающим с 11 до 211 МГц шагом (400, 411, 422, 434 и т.д. последние два пункта - 1689 и 1900) | Есть, от 400 МГц до 1900 МГц с возрастающим с 13 до 211 МГц шагом (первый шаг – 22 МГц, с 400 к 422) | Есть, от 400 МГц до 1900 МГц с возрастающим с 13 до 211 МГц шагом (первый шаг – 22 МГц, с 400 к 422) |
Напряжение CPU Core | Есть, от 0.6 до 1.55 В с шагом 0.00625 В | Есть, от 0.6 до 1.55 В с шагом 0.00625 В | Отсутствует | Отсутствует |
Напряжение CPU NB Core | Есть, от 0.6 до 1.55 В с шагом 0.00625 В | Есть, от 0.6 до 1.55 В с шагом 0.00625 В | Отсутствует | Отсутствует |
Напряжение оперативной памяти | Есть, доступны значения 1.30, 1.37, 1.42, 1.49, 1.55, 1.62, 1.67, 1.74 В | Есть, доступны значения 1.30, 1.37, 1.42, 1.49, 1.55, 1.62, 1.67, 1.74 В | Есть, доступны значения 1.35, 1.50, 1.65 и 1.8 В | Есть, доступны значения 1.35, 1.50, 1.65 и 1.8 В |
Напряжение набора системной логики (чипсета) | Есть, 1.1, 1.2, 1.3 и 1.4 В | Есть, 1.1, 1.2, 1.3 и 1.4 В | Нет | Нет |
Интерфейс BIOS | Графический, поддержка различных языков локализации, русский в том числе | Графический, поддержка различных языков локализации, русский в том числе | Графический, поддержка различных языков локализации, русский в том числе | Графический, поддержка различных языков локализации, русский в том числе |
Функционал BIOS | Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя отсутствует) | Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя отсутствует) | Профили настроек (шесть в памяти BIOS + возможность сохранения и загрузки с внешнего накопителя) Разъемы USB работают все – как «чипсетные», так и от стороннего контроллера NEC/RENESSAS |
Профили настроек (шесть в памяти BIOS + возможность сохранения и загрузки с внешнего накопителя) Разъемы USB работают все – как «чипсетные», так и от стороннего контроллера NEC/RENESSAS |
Локализация интерфейса на русский язык | Есть (неудачна: кое-где присутствует смесь русских и латинских букв) | Есть (неудачна: кое-где присутствует смесь русских и латинских букв) | Есть, неполная | Есть, неполная |
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
FAT16/32: чтение/запись NTFS: только чтение |
FAT16/32: чтение/запись NTFS: только чтение Файловый менеджер работает нестабильно –через некоторое время нахождения в Setup BIOS перестает работать функция снятия скриншотов и работа с профилями. |
FAT16/32: чтение/запись NTFS: только чтение Файловый менеджер работает нестабильно –через некоторое время нахождения в Setup BIOS перестает работать функция снятия скриншотов и работа с профилями. |
Secure Boot | По умолчанию отключено | По умолчанию отключено | По умолчанию отключено | По умолчанию отключено |
Setup BIOS: ASRock FM2A78M-HD+
реклама
Доступ к настройкам разгона открывается при переключении параметра:
- Overclock Mode: открывается доступ к частоте BCLK;
- Multiplier/Voltage Change: открывается доступ к множителям и напряжениям CPU Core и CPU NB Core.

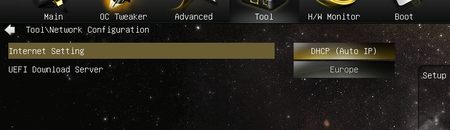

Есть возможность произвести обновление микропрограммы через интернет, причем можно настроить даже VPN-подключение:
Нужно заметить, что если на ASRock FM2A55M-HD+ произвести обновление по сети мне не удалось, то на обеих тестируемых плате проблем с этим не возникло.
реклама

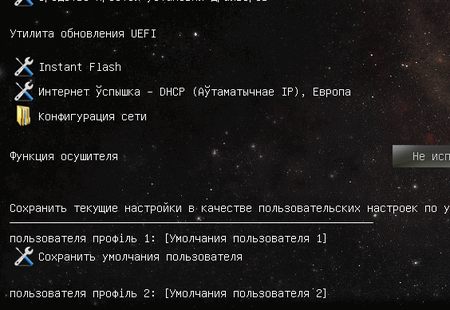

А вот локализация интерфейса BIOS на русский язык точно такая же неприятная, хотя в целом ошибок немного.
Присутствует и Boot Failure Guard, который позволяет отслеживать неудачные запуски системы в случае переразгона и запускать систему с настройками по умолчанию (по умолчанию – после трех неудачных запусков). Никаких нареканий к его работоспособности у меня не возникло.
Setup BIOS: ASRock FM2A88M-HD+
Setup BIOS: MSI A78M-E45
Setup BIOS: MSI A88XM-E45
реклама
Тестовый стенд
Используемый тестовый стенд собирался из следующих комплектующих:
- Процессор AMD APU-6800K Richland 4100 МГц;
- Система охлаждения: Noctua NH-D14;
- Термоинтерфейс: Arctic COOLING MX-2;
- Видеокарта: используется интегрированное в процессор видеоядро;
- Оперативная память: 2 х 2Gb Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65В) с работой в режиме DDR3-1866 9-9-9-24-32-1T;
- Блок питания: Corsair HX750W 750 Ватт;
- Накопители:
- системный: SmartBuy Ignition 64 Гбайт (Phison PS3108 + 24 nm ToggleNAND Toshiba);
- для тестов интерфейса SATA: SanDisk X210 128 Гбайт (Marvell 88SS9187-BLD2 + 19 nm ToggleNAND SanDisk);
- для тестов интерфейса USB: SanDisk Extreme USB 3.0 16GB (SDCZ80-016G);
- Корпус: открытый стенд.
Тестирование производительности
Методика тестирования
Частота процессора, в избежание случайного влияния технологий энергосбережения и режима TurboCore на результаты производительности, фиксировалась:
- По ядрам (CPU Core) на значении 4100 МГц;
- Северного моста, интегрированного в процессор (CPU NB Core) – на значении 1800 МГц;
- Интегрированного графического ядра (GPU Engine / iGPU) – 844 МГц.
Для оперативной памяти за штатный режим работы выбрана эффективная частота 1866 МГц (DDR3-1866) с таймингами 9-9-9-24-32-1T.
Тесты производительности процессора и памяти
- AIDA64 4.30.2932 Beta, встроенный тест кэша и памяти. Итоговый результат (скриншот) – второй запуск;
- Fritz Chess Benchmark v.4.2. Итоговый результат – лучший из пяти замеров;
- LinX 0.6.4 x64 (без AVX, объем задачи: 16331; память: 2048 МиБ). Итоговый результат - лучший из пяти проходов;
- 3DMark 2011 1.0.132.0 x64, профиль «Performance», результаты Physics Score (очки) и Physics Test (fps, количество кадров в секунду). Итоговый результат - лучший из трех замеров;
Тесты производительности интегрированного графического ядра
- 3DMark 2011 1.0.132.0 x64, профиль «Performance», результаты Graphics Score (очки) и fps (количество кадров в секунду). Итоговый результат - средний из трех замеров;
- Unigine Heaven Benchmark 4.0 (Разрешение: 1920х1080, полноэкранное; API: DirectX11; Качество: низкое; Тесселяция: нет; AA: нет). Итоговый результат – средний fps (количество кадров в секунду), средний из трех замеров;
- Sleeping Dogs, встроенный тест производительности. Итоговый результат – средний fps (количество кадров в секунду), средний из трех замеров.
Результаты тестирования
Тестирование интерфейсов USB и SATA
Набор системной логики AMD A55 не может похвастать поддержкой современных USB 3.0 и SATA3, ограничиваясь более старыми версиями этих интерфейсов. При этом на материнских платах нет и каких-либо дополнительных контроллеров. Но все же я проведу тесты.

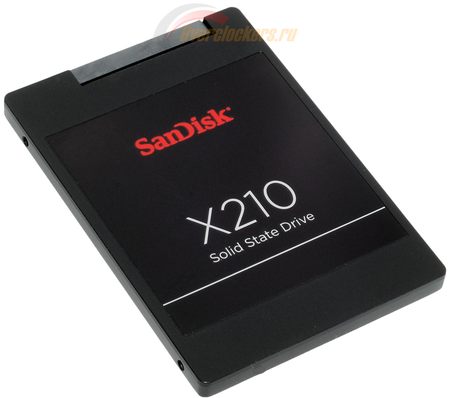

В качестве тестового приложения используется Crystal Disk Mark x64 версии 3.03 x64. В качестве тестовых накопителей мною были взяты накопитель SanDisk X210 128 Гбайт

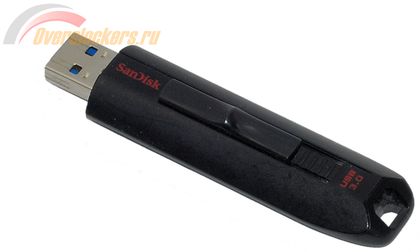

И USB 3.0 SanDisk Extreme объемом 16 Гбайт
SATA 6 Гбит/с
USB 3.0
Дополнительные порты USB 3.0 на задней интерфейсной панели материнских плат MSI A78M-E45 и MSI A88XM-E45, реализованные контроллером NEC/RENESSAS UPD720202. Тестирование производилось с драйвером версии 3.0.23.0.
