Обзор и тестирование материнской платы ASRock Z87 Extreme11/ac (страница 6)

Разгон процессора

Для начала проверим работу Load-Line Calibration для CPU Input Voltage:

Замеры проводились при помощи мультиметра Mastech MY64. По умолчанию материнская плата задействует режим Level5, который приводит к значительному снижению напряжения под нагрузкой, оптимальными же для использования выглядит режим Level2, при котором разница между напряжением питания в простое и под нагрузкой минимальна. Для дальнейших экспериментов с разгоном процессора использовался режим Level2.

Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.

В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).

Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Cache x45.

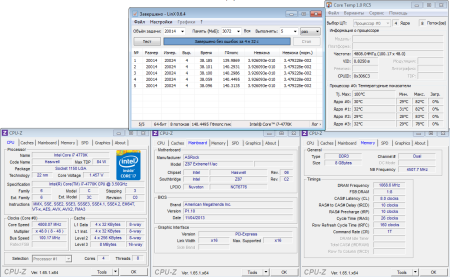

Результат разгона, достигнутый с ASRock Z87 Extreme11/ac, составил 4808 МГц:

При дальнейшем разгоне процессора стабильность хоть и сохранялась какое-то время, но результаты производительности начинали ухудшаться. Что касается итоговых цифр разгона, то каких-либо претензий к материнской плате нет, на других системных платах результат разгона практически аналогичен.

Используемые напряжения процессора:

• CPU Input Voltage: 2.22 В;
• CPU Core Voltage: 1.457 В;
• CPU Cache Voltage: 1.35 В.

Температурный режим

Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~22-23 градуса по Цельсию.

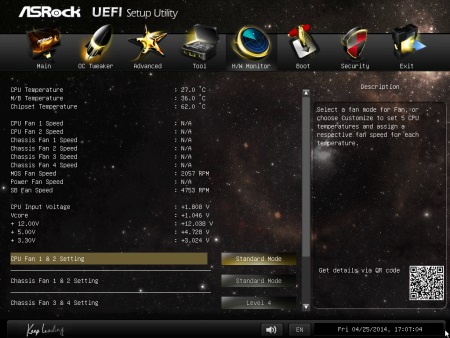

Отмечу, что еще до того, как приступить к каким-либо тестам (еще до начала экспериментов с разгоном) пришлось прибегнуть к «колхозной» модификации системы охлаждения материнской платы. Причиной, побудившей к внесению изменений, стали показания температурного мониторинга:

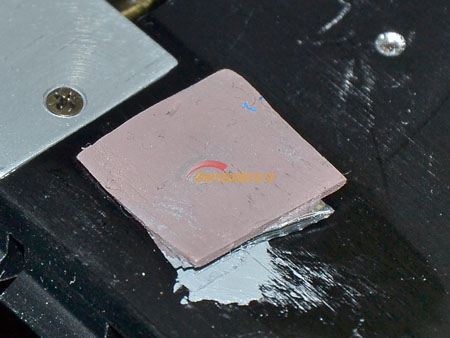

Все же 62 градуса на PCH, просто в UEFI и при отсутствии нагрузки – непомерно много, тем более для материнской платы с крупными радиаторами и активной системой охлаждения. Тут же вспомнилось, какой у PCH плохой прижим к термопрокладке радиатора. Пришлось между ними добавлять кусок фольги, чтобы улучшить контакт:

Конечно, такой бутерброд – не лучшее решение, но оно позволило уменьшить показания мониторинга на 11 градусов.

Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без дополнительного обдува, создав тем самым максимальную нагрузку на материнскую плату. В качестве теста для прогрева использовался Prime 95 Small FFTs.

Для начала – тест при подключенных штатных вентиляторах ASRock Z87 Extreme11/ac:

Проблем с температурным режимом при стресс-тесте не возникло, что и не мудрено для активной системы охлаждения. Хотя, конечно, «горячо», особенно если посмотреть на температуры в простое. Редкость, что радиатор преобразователя питания процессора – самый холодный. Видимо, дополнительные контроллеры LSI и PLX мост вносят в температурный режим очень немалый вклад.

Пришло время отключить вентиляторы, и проверить материнскую плату в пассивном режиме.

Температуры в простое превысили разумные пределы, особенно это касается радиатора набора системной логики, так что тест с нагрузкой было решено не проводить, дабы не «подпалить» набор системной логики. Возникло ощущение, что тепловые трубки практически не работают по назначению (возможно, брак конкретного экземпляра). Все же дельта температур в 26 градусов при длительном простое и отсутствии обдува радиаторов – это очень много.

Встроенный звук

Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.

Установленный на материнской плате кодек – Realtek ALC1150.

Результаты тестов примерно такие же, как и на большинстве других плат с кодеком ALC1150.

Заключение

Относиться к рассмотренной материнской плате ASRock можно по-разному. Кто-то скажет «Вау!», кто-то – «Нет, спасибо». Но, на мой взгляд, набор функций и возможностей, который она представляет – уникален. Другой вопрос, что сами эти функции во многом являются взаимоисключающими с учетом позиционирования продукта. Кому понадобится функциональность разгона и четыре полноразмерных PCI-Express слота, если пользователь рассматривает плату из-за двадцати двух портов SATA? Или, наоборот, кому потребуются эти SATA порты в таком количестве при сборке игровой конфигурации с несколькими видеокартами и с разгоном процессора?

Да, в качестве статусного продукта ASRock Z87 Extreme 11/ac безусловно удалась (за исключением вопроса с необходимостью модификации системы охлаждения), но на какую аудиторию она в конечном счете рассчитана – непонятно.

Плюсы ASRock Z87 Extreme 11/ac:

• Двадцать два порта SATA, шестнадцать из которых поддерживают стандарт SAS 12 Гбит/с;
• Конфигурация слотов расширения с возможностью сборки 4-Way GPU связок;
• Наличие двух сетевых контроллеров, высокопроизводительный модуль Wi-Fi/Bluetooth;
• Два порта Thunderbolt 2;
• Наличие двух микросхем BIOS и переключателя между ними;
• Наличие кнопок включения/перезагрузки системы и индикатора POST-кодов;
• Наличие двух разъемов mSATA;
• Хорошие результаты разгона процессора и памяти;
• Широкие возможности управления вентиляторами;
• Качественный встроенный звук с усилителем для наушников;
• Богатый комплект поставки.

• Минусы платы:

• Запредельная стоимость системной платы (свыше 20000 рублей!);
• Конструкция системы охлаждения, допускающая плохой контакт набора системной логики с радиатором.
