Обзор и тестирование материнской платы MSI Z87M Gaming (страница 4)
реклама
Тестовый стенд
Тестирование MSI Z87M Gaming проводилось на следующей конфигурации:
- Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Ватт;
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
реклама

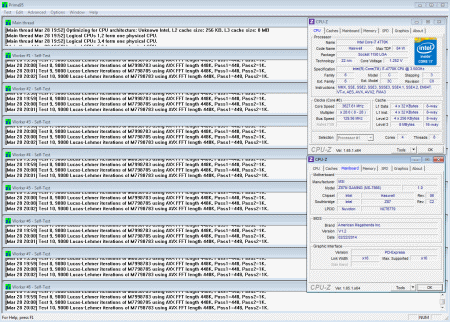

При использовании множителя CPU Strap 1.0 результат разгона базовой частоты составил 104 МГц:
При дальнейшем разгоне терялась стабильность, а при частотах 104.3 МГц и выше «отваливалась» видеокарта.

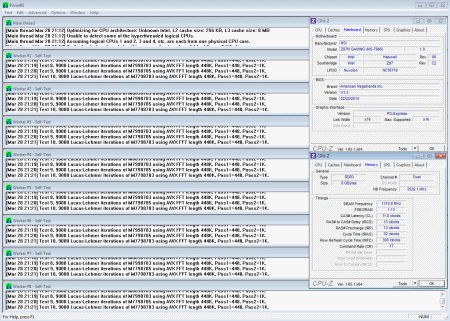

При использовании множителя CPU Strap 1.25 результат разгона базовой частоты составил 129.56 МГц:
При дальнейшем разгоне терялась стабильность, после 130 МГц материнская плата перестала проходить POST.

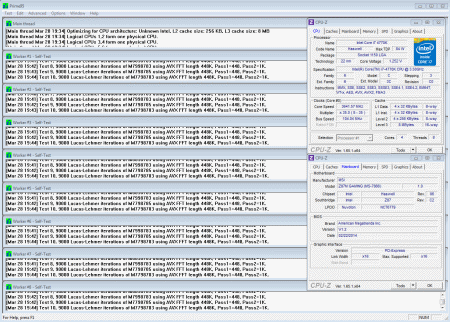

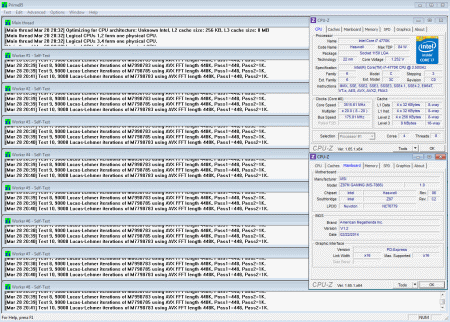

При использовании множителя CPU Strap 1.67 результат разгона составил 175.8 МГц:
реклама
Система продолжала стартовать вплоть до 178 МГц, но стабильности не было.
Подытоживая результаты, можно заключить, что материнская плата показала не слишком хорошие результаты разгона базовой частоты.
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64. Как видно по результатам замеров, материнская плата склонна слегка завышать напряжение питания памяти, но в целом ничего «криминального» нет.
Комплект G.Skill на MSI Z87M Gaming заработал на частоте 2622 МГц:
Не лучший результат, но в целом нормально, отставание от лидеров не более 20 МГц.
Комплект Corsair заработал на частоте 2804 МГц:
В случае с комплектом Corsair результат уже можно признать хорошим. Не так уж и много материнских плат показывали стабильность при использовании множителя частоты работы памяти х28.
Разгон процессора
Работа Load-Line Calibration для CPU Input Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vdroop Offset Control Auto |
|
|
|
CPU Vdroop Offset Control 12.5% |
|
|
|
CPU Vdroop Offset Control 25% |
|
|
|
CPU Vdroop Offset Control 37.5% |
|
|
|
CPU Vdroop Offset Control 50% |
|
|
|
CPU Vdroop Offset Control 62.5% |
|
|
|
CPU Vdroop Offset Control 75% |
|
|
|
CPU Vdroop Offset Control 87.5% |
|
|
|
CPU Vdroop Offset Control 100% |
|
|
|
реклама
Поведение материнской платы отличается от оного у MSI Z87-G45 Gaming, в среднем по режимам, напряжение питания стало выше на 0.02 В, и установленное в UEFI значение напряжения стало ближе к результатам замеров. Оптимальным режимом, при котором наблюдается минимальная разница между напряжением питания в простое и под нагрузкой, является 100%, его же материнская плата и использует по умолчанию.
Замеры производились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим 100%.
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, да и в качестве системы охлаждения теперь используется СЖО, а не используемый ранее Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Предыдущий материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Ring x45.

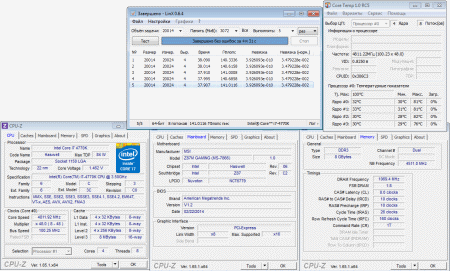

Результат разгона, достигнутый с MSI Z87-G45 Gaming, составил 4812 МГц:
Система сохраняла стабильность и при дальнейшем увеличении частоты, но производительность не росла, так что было решено остановиться на данной отметке. В целом, хороший результат, как касаемо частоты работы процессора, так и касаемо количества ГФлопс
Используемые напряжения процессора:
- CPU Input Voltage: 2.25 В;
- CPU Core Voltage: 1.46 В;
- CPU Cache Voltage: 1.35 В.
Температурный режим
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~21-22 градуса по Цельсию.
Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
Радиатор |
в простое |
под нагрузкой |
Радиатор сверху от процессорного разъема |
|
|
Радиатор слева от процессорного разъема |
|
|
Радиатор набора системной логики |
|
|
MSI Z87M Gaming смогла пройти температурный стресс-тест, а судя по температурному режиму платы, даже остался некоторый запас прочности.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Используемый на материнской плате кодек – Realtek ALC1150.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Результаты соответствуют уровню других системных плат с установленным кодеком Realtek ALC1150.
Заключение
Протестированная материнская плата MSI Z87M Gaming практически лишена недостатков: здесь и грамотная компоновка элементов, и неплохие результаты разгона, и хорошая конфигурация I/O панели, и удобство при работе с открытым стендом. Да, на пятки наступает ASUS Maximus VI Gene, у которой лучше реализовано управление вентиляторами, а также лучшие результаты разгона базовой частоты и в целом более высокая послушность в разгоне. Но насколько плата ASUS местами лучше – настолько она и дороже, то есть свою нишу MSI Z87M Gaming занимает прочно.
Хотя для некоторых пользователей будет критичным наличие только одного сетевого контроллера, а также отсутствие поддержки интерфейсов Wi-Fi/Bluetooth.
Плюсы:
- Грамотная компоновка платы: установка графического адаптера не ограничит доступа к модулям памяти, а вокруг процессорного разъема достаточно свободного места для установки суперкулеров,
- Расположенные на правильных местах колодки подключения корпуса и портов SATA/USB;
- Грамотная компоновка I/O панели, наличие восьми портов USB;
- В сумме семь доступных USB 3.0 портов;
- Хорошие результаты разгона процессора и оперативной памяти;
- Эффективная система охлаждения;
- Использование качественных контроллеров для реализации сетевого адаптера и встроенного звука.
Минусы:
- Возможность управления оборотами 3-pin вентиляторов только в двух разъемах из четырех;
- Не лучшие результаты разгона базовой частоты.
Страница материнской платы MSI Z87M Gaming на официальном сайте производителя:
- Глобальное зеркало ;
- Русскоязычное зеркало .
