Система охлаждения
Система охлаждения материнской платы состоит из трех радиаторов, пара которых соединена тепловой трубкой. Два ответственны за отвод тепла от преобразователя питания процессора, третий отводит тепло от набора системной логики Intel Z87.

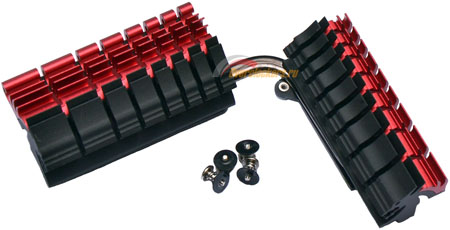

Радиаторы преобразователя питания процессора в целом весьма крупные:
реклама
Конечно, у Maximus VI GENE они крупнее, но и стоит она дороже. В целом, радиаторы должны справляться с отводом тепла в большинстве случаев.

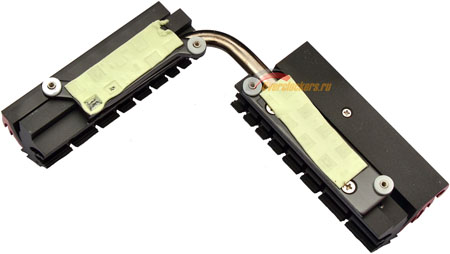

Используется прокладка средней толщины, контакт силовых элементов платы с термопрокладкой равномерный.
Радиатор набора системной логики, как и с полноразмерными платами линейки Gaming, выполняет больше декоративную функцию:
Обычный кусок металла (хоть и крупный), без намека на оребрение. Для отвода тепла от Intel Z87 даже такого «радиатора» хватит с запасом, так что за стремление сделать радиатор эффектным, а не эффективным, ругать производителя нет смысла.

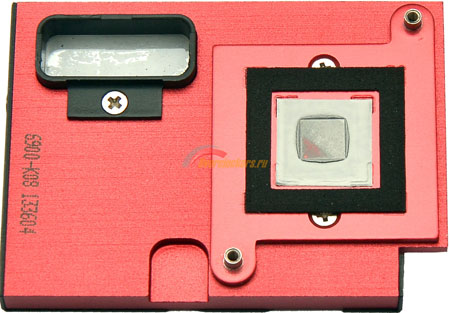

В качестве термоинтерфейса используется некая высохшая субстанция, которую по консистенции можно назвать уже даже не загустевшей, а скорее затвердевшей. В итоге термоинтерфейс приходится не оттирать, а соскабливать. Кстати, по фотографии с обратной стороны радиатора вверху слева можно увидеть небольшое окошко. Реализовано оно для подсветки логотипа MSI, для этого напротив места установки радиатора у материнской платы распаяно три светодиода:
реклама
Любителям моддинга может приглянуться.
Система питания

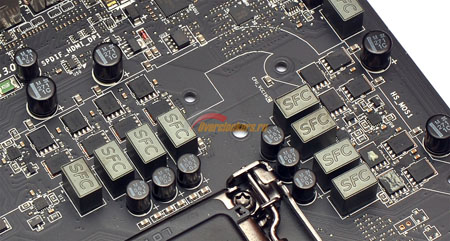

Преобразователь питания процессора по своему исполнению повторяет решение, используемое на MSI Z87-G45 Gaming. Это восьмифазный преобразователь на базе контроллера uPI Semiconductor uP1649P и четырех драйверов/удвоителей фаз uP1951:
Для каждой из фаз питания используется по два транзистора, в качестве транзисторов верхнего плеча используются ON Semiconductor NTMFS4C08N , маркировка транзисторов нижнего плеча нечитаемая.
Преобразователь питания памяти однофазный:
В качестве контроллера используется uPI Semiconductor UP1504 , в качестве транзисторов используются два ON Semiconductor NTMFS4C08N и два NTMFS4C05N . Возможно, такая же связка транзисторов используется и в преобразователе питания процессора, но утверждать не стану.
Технические характеристики
Поддерживаемые процессоры | 4th Generation Intel® Core i7 / Core i5 / Core i3 / Pentium / Celeron processors for LGA 1150 socket |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z87 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066/ 1333/ 1600/ 1866 (разгон)/ 2000 (разгон)/ 2133 (разгон)/ 2200 (разгон)/ 2400 (разгон)/ 2600 (разгон)/ 2666 (разгон)/ 2800 (разгон)/ 3000 (разгон) МГц |
Слоты расширения | 1 x PCI-E 3.0 X16/8 1 x PCI-E 3.0 X8/0 2 x PCI-E 2.0 X1 |
Поддержка Multi-GPU | SLI и CrossFireX в конфигурации с двумя графическими адаптерами по формуле 3.0 8+8 |
Возможности работы с IGP | 2x HDMI: 4096x2160@24Hz, 24bpp / 2560x1600@60Hz, 24bpp / 1920x1080@60Hz, 36bpp 1x DisplayPort: 4096x2160@24Hz, 24bpp / 3840x2160@60Hz, 24bpp |
Поддержка SATA/RAID | Intel Z87: 6x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 |
Поддержка eSATA | ASMedia ASM1061: 2 x eSATA 6 Гбит/с |
Поддержка IDE и FDD | Нет |
Сеть | 1x Killer E2205 Gigabit LAN controller |
Аудио | Realtek ALC1150 Codec - 7.1-Channel High Definition Audio - Supports S/PDIF output |
USB 2.0 | Intel Z87: 6 x USB 2.0 |
USB 3.0 | Intel Z87: 6 x USB 3.0 Renesas UPD720202: 2 x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6779D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 1 x PS/2 порт для клавиатуры/мыши Кнопка ClearCMOS 1 x LAN Оптический порт S/PDIF 1 x DisplayPort 2 x HDMI 2 x eSATA 6 x USB 3.0 2 x USB 2.0 6 аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | OC Certified Audio Boost Killer Ethernet Military Class 4 OC Genie 4 Click BIOS 4 NVIDIA SLI AMD CrossFire Sound Blaster Cinema Total Fan Control Gaming Device Port Super RAID Command Center |
Размеры, мм | 244 x 244 |
Форм-фактор | Micro-ATX |
Возможности BIOS Setup
Функциональность UEFI меню подробно рассматривалась в обзоре MSI Z87-G45 Gaming, по сравнению с ней, у Z87M Gaming полностью идентичное меню настроек разгона, включая перечень доступных для изменения напряжений и диапазоны доступных значений. Также и с доступными для изменения настройками памяти.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.
реклама

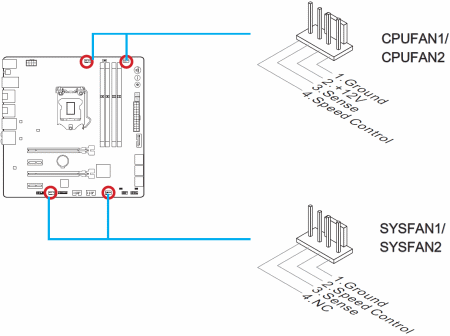

Расположение разъемов для подключения вентиляторов на MSI Z87M Gaming:
В распоряжении MSI Z87M Gaming находится четыре разъема для подключения вентиляторов. Все четыре разъема полноразмерные 4-pin, но если верить данным руководства пользователя, только два из них поддерживают ШИМ-управление скоростью вращения. Разъемы рассредоточены по разным частям платы, и находятся у краев, а не в центре, так что расположение разъемов можно признать удачным.

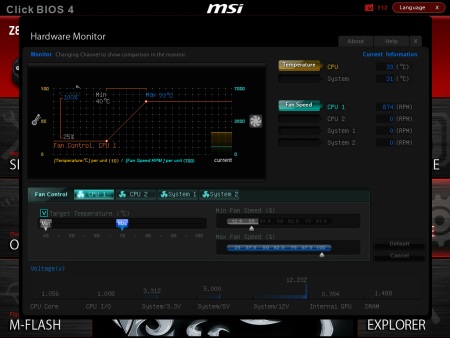

Настройки по управлению скоростью вращения вентиляторами содержатся в разделе HARDWARE MONITOR:
Как и у других материнских плат MSI, меню управления вентиляторами удобное и хорошо продумано: для каждого из вентиляторов можно задать целевые значения минимальной и максимальной температуры процессора, а также уровень скорости вращения вентилятора, которые будут соответствовать минимальной и максимальной температуре. Динамика изменения скорости вращения при изменении настроек сразу отображается на графике.
Между меню настроек вентиляторов CPU 1/CPU 2 и System 1/2 есть разница: у CPU разъемов минимальная скорость вращения вентиляторов устанавливается на 12.5 %, у System разъемов на 50%. Управление System разъемов можно отвязать от температуры процессора, просто зафиксировав нужный уровень оборотов.
Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
Разъем |
Scythe Ultra Kaze 2000 (3-pin), об/мин. |
Zalman ZP1225ALM (4-pin), об/мин. |
CPU 1 |
|
|
CPU 2 |
|
|
System 1 |
|
|
System 2 |
|
|
Как видно по результатам тестирования, в разъемах CPU 1 и CPU 2 диапазон регулировок шире, но при этом в них нет возможности управления 3-pin вентиляторами, которые всегда будут работать на максимальных оборотах. System разъемы регулировать работу 3-pin вентиляторов могут, но доступен меньший диапазон регулировок.
