Тестовый стенд
Тестирование ASUS Z97-A проводилось на следующей конфигурации:
- Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Ватт;
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
реклама
В отличие от материнских плат LGA 1155, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.

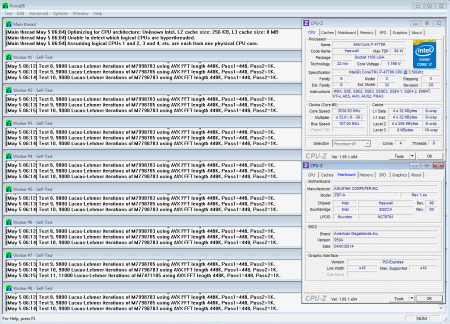

При использовании CPU Strap 100 МГц материнская плата смогла разогнать процессор до 107 МГц:

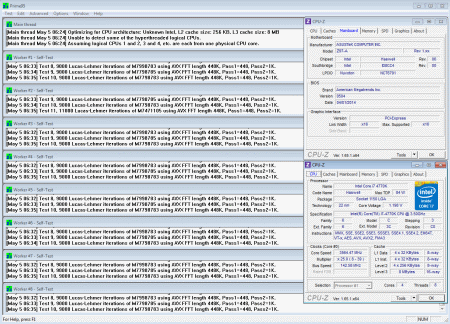

При установке CPU Strap 125 МГц результат разгона ЦП составил 142.58 МГц:

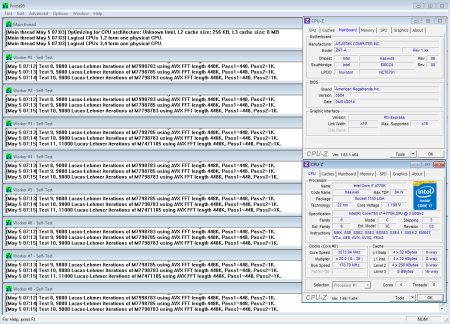

При CPU Strap 167 МГц удалось достичь частоты 178.7 МГц:
В целом, результаты Z97-A на фоне моделей Z87 не выделяются, ни в лучшую сторону, ни в худшую. Что касается предсказуемости платы при разгоне, то претензий к ней нет: при переразгоне она справлялась с тем, чтобы сбросить настройки самостоятельно, без применения Clear CMOS.
реклама
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64. Материнская плата ASUS показала склонность к завышению напряжения питания памяти, но в абсолютных значениях уровень завышения примерно равен независимо от установленного значения, то есть можно просто внести «поправку на ветер», ставя напряжение на 0.02 ниже целевого.
Для проверки разгона оперативной памяти помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung дополнительно используется комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.
При разгоне комплекта G.Skill материнская плата показала результат 2629 МГц:
Хороший результат, можно сказать, что ASUS Z97-A смогла раскрыть потенциал модулей памяти.
При разгоне комплекта Corsair была достигнута частота работы памяти 2780 МГц:
В отличие от разгона G.Skill, данный результат явно не лучший относительно возможностей комплекта памяти, с другими системными платами зачастую удавалось разогнать память и до частот выше 2800 МГц. Здесь же материнская плата хоть и была способна стартовать при установке множителя частоты работы памяти Х28, но стабильной работы не наблюдалось, пришлось перейти на множитель Х26.66 с последующим разгоном базовой частоты.
Разгон процессора
Работа Load-Line Calibration для CPU Input Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Level 1 |
|
|
|
CPU Vcore, Load Line calibration Level 2 |
|
|
|
CPU Vcore, Load Line calibration Level 3 |
|
|
|
CPU Vcore, Load Line calibration Level 4 |
|
|
|
CPU Vcore, Load Line calibration Level 5 |
|
|
|
CPU Vcore, Load Line calibration Level 6 |
|
|
|
CPU Vcore, Load Line calibration Level 7 |
|
|
|
CPU Vcore, Load Line calibration Level 8 |
|
|
|
CPU Vcore, Load Line calibration Level 9 |
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим Level 6.
реклама
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Cache x45.
Результат разгона, достигнутый с ASUS Z97-A, составил 4808 МГц:
Такой же результат показывает и множество других материнских плат, фактически это и есть частотный потенциал стендового ЦП на жидкостном охлаждении. Каких-либо проблем с разгоном не возникло, разве что можно отметить отличающееся поведение в сравнении с протестированными ранее моделями плат: если со многими материнскими платами можно было пройти тест стабильности на 4814-4820 МГц, но со сниженной производительностью, то здесь при дальнейшем увеличении частоты работы CPU система сразу уходила в BSOD, примерно на второй минуте теста.
Используемые напряжения процессора:
- CPU Input Voltage: 2.28 В;
- CPU Core Voltage: 1.457 В;
- CPU Cache Voltage: 1.35 В.
Температурный режим
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~22-23 градуса по Цельсию.
Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
Радиатор |
в простое |
под нагрузкой |
Радиатор сверху от процессорного разъема |
|
|
Радиатор слева от процессорного разъема |
|
|
Радиатор набора системной логики |
|
|
Температуры слегка высоковаты, но, тем не менее, материнская плата смогла пройти стресс-тест без активации каких-либо защит. По сравнению с Z87-A это серьезный прогресс, так что можно сказать, что размеры радиаторов преобразователя питания были увеличены не зря.
Встроенный звук
Тестирование встроенного звука проводилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Установленный на материнской плате кодек – Realtek ALC892.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Примерно такие же результаты показывают и другие системные платы с кодеком ALC892, ASUS Z97-A на общем фоне не выделяется.
Заключение
Материнская плата ASUS Z97-A оставила после себя приятные впечатления. По сравнению с моделью Z87-A прогресс очевиден и при сильной схожести плат в Z97-A есть заметные улучшения. В их числе функциональность обновленного UEFI меню (особенно настроек, касающихся управления вентиляторами) и более эффективная система охлаждения платы, благодаря чему она смогла пройти температурный стресс-тест при отсутствии обдува радиаторов.
Если же говорить о сравнении с моделями других производителей, решающим фактором, влияющим на выбор, окажется цена. ASUS Z97-A попадает в одну ценовую категорию с такими материнскими платами, как MSI Z87-G45 Gaming и ASRock Z87 Extreme4, которые оснащены богаче. Осталось понять, как будет позиционироваться Z97-A. По цене предшественницы – это будет хороший продукт, дороже – вызывает сомнения.
Плюсы:
- Предсказуемость материнской платы при разгоне;
- Грамотная компоновка слотов расширения, наличие двух PCI портов;
- Эффективная система охлаждения;
- Лучшая реализация управления оборотами вентиляторов среди конкурентов;
- Удобство UEFI меню.
Минусы:
- Использование бюджетного аудиокодека Realtek ALC892.
Страница материнской платы ASUS Z97-A на официальном сайте производителя:
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS Z97-A.
