Система охлаждения
Система охлаждения материнской платы состоит из трех независимых радиаторов. Два ответственны за отвод тепла от преобразователя питания процессора, третий отвечает за охлаждение набора системной логики Intel Z97.

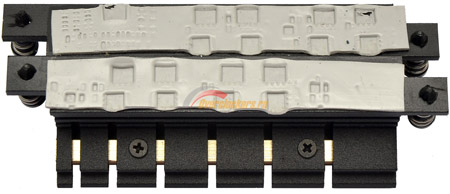

Радиаторы преобразователя питания ЦП по сравнению с Z87-A значительно увеличены в размерах:
реклама
Помнится, Z87-A не смогла пройти температурный стресс-тест при отсутствии обдува радиаторов, у Z97-A шанс на прохождение теста определенно есть. Но это еще предстоит проверить.
Применена прокладка средней толщины. Для крепления радиаторов используются подпружиненные пластмассовые «гвозди», однако проблем с контактом силовых элементов и термопрокладки нет, прижим равномерный и плотный.

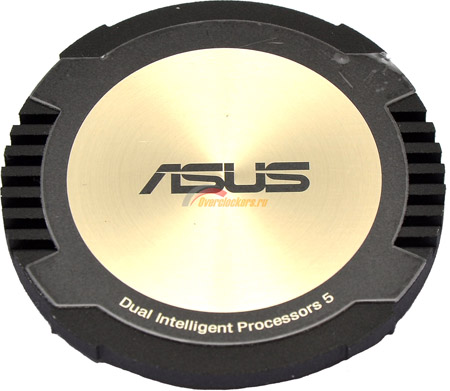

Радиатор набора системной логики претерпел значительные изменения, теперь он выполнен в едином стиле для большинства плат линейки Z97:
Не сказать, чтобы «кругляш» практически без оребрения является эффективным решением, однако с учетом низкого тепловыделения чипсета проблем с охлаждением возникнуть не должно.

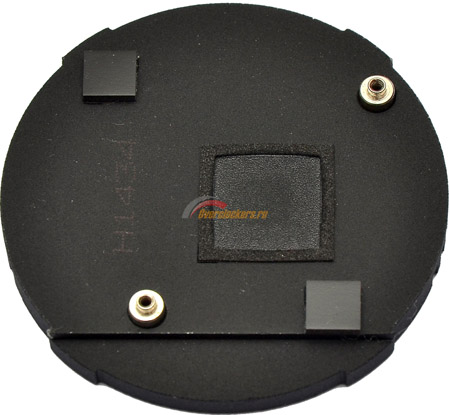

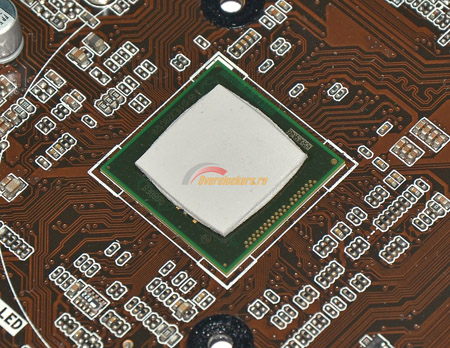

Для радиатора используется винтовое крепление на две точки, для защиты от перекосов по углам расположены резиновые прокладки. В качестве термоинтерфейса служит прокладка средней толщины, которая при снятии радиатора целиком осталась на наборе системной логики.
реклама
Система питания

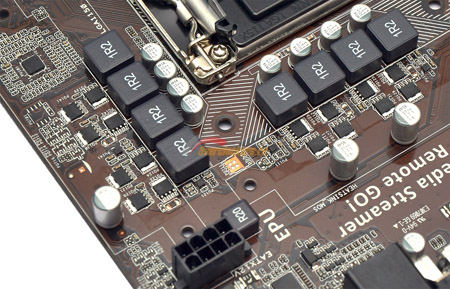

Преобразователь питания процессора выполнен по четырехфазной схеме:
Производитель говорит о восьмифазном преобразователе, но на самом деле фаз здесь четыре, как было и у Z87-A. Контроллер промаркирован как DIGI+ ASP1252. Вероятнее всего, это что-то из ассортимента CHiL/International Rectifier. В качестве транзисторов используются по два NXP 6030DLB и 4030DLA на каждую фазу.
Преобразователь питания памяти однофазный:

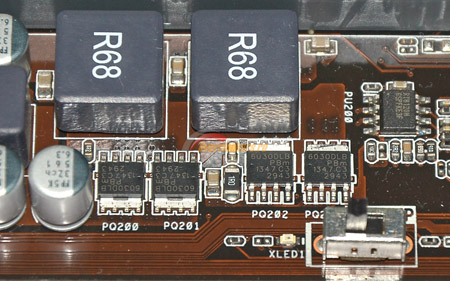

В качестве контроллера используется Richtek RT8120, в качестве транзисторов – четыре NXP 6030DLB.
Технические характеристики
Поддерживаемые процессоры | Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU Supports Intel® Turbo Boost Technology 2.0 * The Intel® Turbo Boost Technology 2.0 support depends on the CPU types. |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z97 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1333 / 1600 / 1866 (разгон) / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2600 (разгон) /2666 (разгон) / 2800 (разгон) / 2933 (разгон) / 3000 (разгон) / 3100 (разгон) /3200 (разгон) МГц |
Слоты расширения | 1 x PCI-E 3.0 X16/8 1 x PCI-E 3.0 X8/0 2 x PCI-E 2.0 X1 2 x PCI 1 x PCI-E 2.0 X2 |
Поддержка Multi-GPU | SLI, CrossFireX в конфигурациях с двумя графическими адаптерами по формуле 3.0 8+8. |
Поддержка SATA/RAID | Intel Z97: 4 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 1 x SATA Express, совместим с двумя SATA 6.0 Гбит/с 1 x M.2 Socket 3 |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Сеть | Intel I218V, 1 x Gigabit LAN, Dual interconnect between the Integrated Media Access Controller (MAC) and Physical Layer (PHY) Gigabit Intel LAN Connection- 802.3az Energy Efficient Ethernet (EEE) appliance |
Аудио | Realtek ALC892 8-Channel High Definition Audio CODEC featuring Crystal Sound 2 - Supports: Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking Audio Feature: - Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound - DTS Ultra PC II - DTS Connect - Optical S/PDIF out port(s) at back panel - Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference - Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals - Audio amplifier: Provides the highest-quality sound for headphone and speakers - Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity - Unique de-pop circuit: Reduces start-up popping noise to audio outputs - Top notch audio sensation delivers according to the audio configuration - EMI protection cover to prevent electrical noise to affect the amplifier quality |
USB 2.0 | 10 x USB 2.0 (Intel Z97) |
USB 3.0 | Intel Z97: 6 x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 1 x PS/2 порт для клавиатуры/мыши 1 x DisplayPort 1 x HDMI 1 x DVI-D 1 x D-SUB 1 x LAN 1 x оптический S/PDIF 4 x USB 3.0 2 x USB 2.0 5 аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 3, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS 5X Protection: - ASUS DIGI+ VRM - 8 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection - ASUS High-Quality 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability - ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating ASUS TPU: - Auto Tuning - GPU Boost - TPU switch ASUS EPU: - EPU - EPU switch ASUS Digital Power Design: - Industry leading Digital 8 Phase Power Design - CPU Power Utility ASUS Exclusive Features: - Remote GO! - AI Suite 3 - Anti-Surge - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - USB 3.0 Boost - Disk Unlocker - Turbo LAN - Crystal Sound 2 ASUS Quiet Thermal Solution: - Stylish Fanless Design Heat-sink solution ASUS EZ DIY: - Precision Tweaker 2 - ASUS O.C. Tuner - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS UEFI BIOS EZ Mode - Push Notice ASUS Q-Design: - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Special Memory O.C. Design Overclocking Protection: - ASUS C.P.R.(CPU Parameter Recall) Media Streamer Turbo App Fan Xpert 3 |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
