Обзор и тестирование материнской платы ASUS Z97-A (страница 2)
реклама

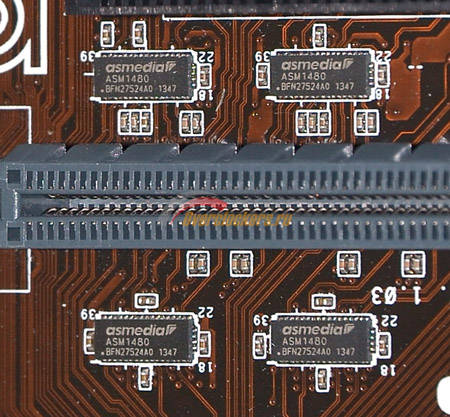

Для деления шестнадцати процессорных линий PCI-Express на два слота применены четыре микросхемы-свитча ASMedia ASM1480:

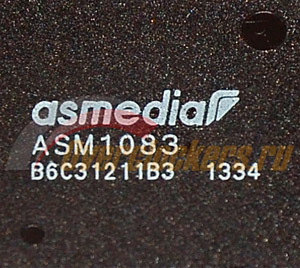

Для реализации поддержки PCI используется контроллер ASMedia ASM1083:
реклама
В отличие от продукции ITE, контроллеры ASMedia характеризируются меньшим числом проблем совместимости, так что применение контроллера производства именно ASMedia – это плюс.

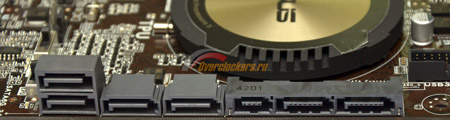

Порты SATA расположились у правого края материнской платы:
Интересно, что, несмотря на изменение конфигурации с приходом интерфейса SATA Express, от Z87-A перекочевало и расположение разъемов SATA: два порта объединены в колодку, остальные идут в ряд поодиночке. Линейная компоновка большинства разъемов вместо сдвоенной хороша при подключении нескольких устройств SATA: в последнем случае для снятия «нижнего» шлейфа нужно отсоединять и «верхний», а при линейной компоновке все порты легкодоступны.
Что касается портов, то они полностью задействуют возможности набора системной логики – шесть разъемов SATA 6 Гбит/с и интерфейс SATA Express, совмещенный с двумя портами SATA.
На материнской плате распаян разъем PCI-e M.2, использующий ресурсы двух линий PCI-Express:
К сожалению, на шину PCI-Express набора системной логики нагрузка все увеличивается, в то время как ресурсы чипсета остаются прежними, всего восемь линий. Итого, разъем PCI-e M.2 по умолчанию выключен, а при его включении станут недоступны два PCI-E X1 порта. И ведь ладно, когда линий PCI-Express не хватает на материнских платах верхнего ценового диапазона, увешанных интерфейсами типа Thunderbolt, с дополнительными контроллерами USB и SATA, с модулями Wi-Fi / Bluetooth. Нет, дефицит линий PCI-Express наблюдается уже на решениях среднего уровня, где и сторонних контроллеров толком нет.
реклама

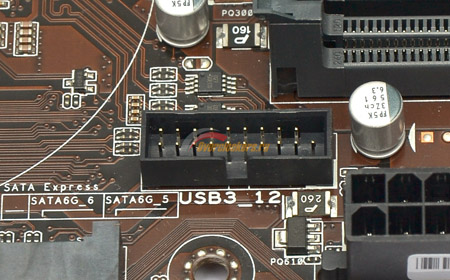

Колодка для подключения корпусных портов USB 3.0 расположена чуть поодаль от портов SATA:
Она реализована силами набора системной логики. Помимо нее, четыре порта USB 3.0 расположены на I/O панели платы, сторонние контроллеры не используются.

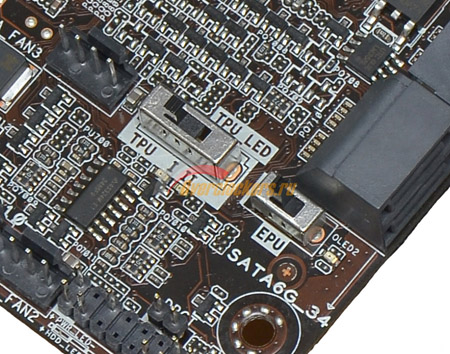

Из дополнительных функций или особенностей платы можно отметить наличие переключателей режимов TPU и EPU:
Первый отвечает за выбор одного из двух режимов авторазгона платы, в то время как второй отвечает за включение режима пониженного энергопотребления.

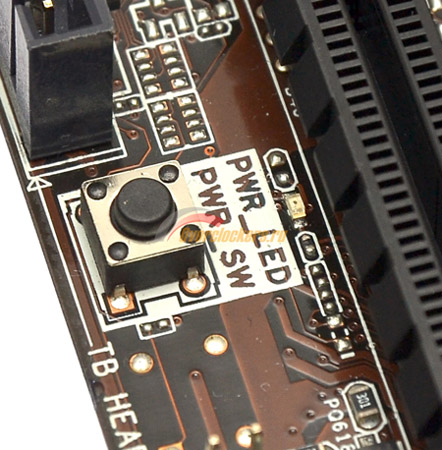

В нижней части платы нашлось место для кнопки включения системы:
Конечно, она небольшая и неудобная, но лучше такая, чем вовсе ничего.

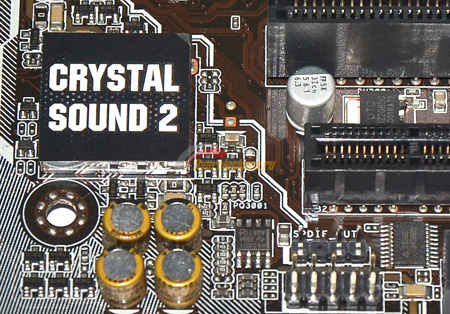

Звуковой контроллер, согласно последней моде, накрыт отдельным кожухом:
К сожалению, под ним скрывается бюджетный аудиокодек – Realtek ALC892. В качестве усилителя для наушников применен Texas Instruments R4580I.
В качестве сетевого контроллера используется Intel I218-V:
У предшественницы был установлен более дешевый Realtek 8111GR, так что улучшения в этом аспекте не могут не радовать.
реклама

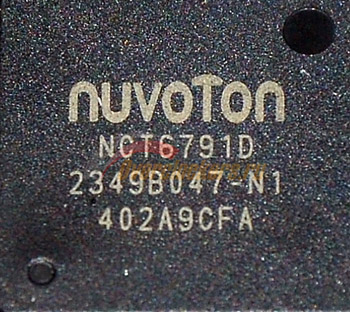

В качестве Multi-IO используется микросхема Nuvoton NCT6791D:

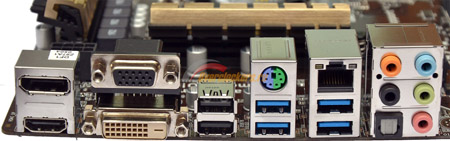

На задней панели ASUS Z97-A расположены:
- Один PS/2 порт для клавиатуры/мыши;
- Один DisplayPort;
- Один HDMI;
- Один DVI-D;
- Один D-SUB;
- Один LAN;
- Один оптический S/PDIF;
- Четыре USB 3.0;
- Два USB 2.0;
- Пять аудио входов/выходов 3.5-мм mini-jack.
Конфигурация I/O панели в целом напоминает предшественницу – Z87-A, разве что вместо Mini DisplayPort используется полноразмерная версия интерфейса и стало на один аудиоразъем меньше. К неприятным особенностям панели можно отнести малое количество портов USB, все же шесть это мало.

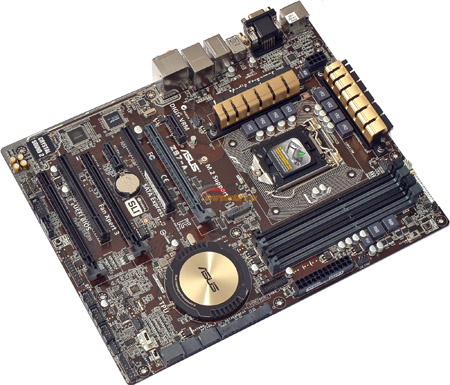

Фотография ASUS Z97-A, позволяющая оценить высоту компонентов:

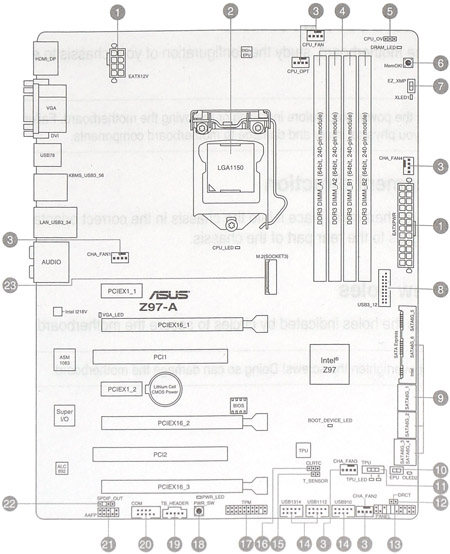

Расположение элементов.
