Список доступных для изменения настроек/таймингов памяти, в порядке их расположения в меню BIOS:
Тайминг |
значение |
значение |
|
||
DRAM CAS# Latency |
|
|
DRAM RAS# to CAS# Delay |
|
|
DRAM RAS# PRE Time |
|
|
DRAM RAS# ACT Time |
|
|
DRAM COMMAND Mode |
|
|
|
||
DRAM RAS# to RAS# Delay |
|
|
DRAM REF Cycle Time |
|
|
DRAM Refresh Interval |
|
|
DRAM WRITE Recovery Time |
|
|
DRAM READ to RPE Time |
|
|
DRAM FOUR ACT WIN TIME |
|
|
DRAM WRITE to READ Delay |
|
|
DRAM CKE Minimum pulse width |
|
|
DRAM CAS# Write Latency |
|
|
|
||
tRDRD |
|
|
tRDRD_dr |
|
|
tRDRD_dd |
|
|
tWRRD |
|
|
tWRRD_dr |
|
|
tWRRD_dd |
|
|
tWRWR |
|
|
tWRWR_dr |
|
|
tWRWR_dd |
|
|
Dec_WRD |
|
|
tRDWR |
|
|
tRDWR_dr |
|
|
tRDWR_dd |
|
|
|
||
MRC Fast Boot |
|
|
DRAM CLK Period |
|
|
Channel A DIMM Control |
|
|
Channel B DIMM Control |
|
|
Scrambler Setting |
|
Для обычного разгона хватит настроек и основных таймингов, в то время как для пытливого пользователя есть полный перечень «дебрей». Что удобно – значения задержек можно задавать с цифровой клавиатуры, а текущее значение показывается в отдельном окне.

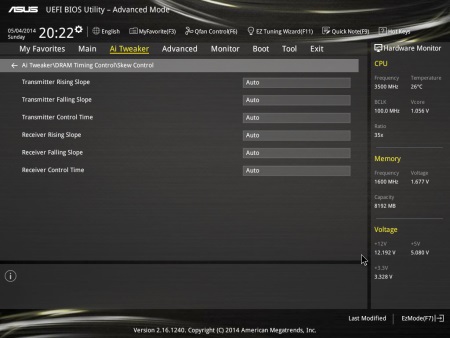

На вкладке настроек памяти присутствуют еще два подраздела, с углубленными настройками. Во-первых – это меню Skew Control:
реклама

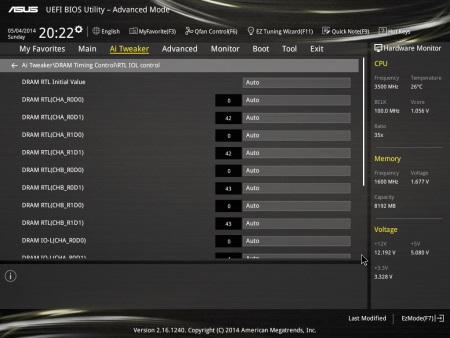

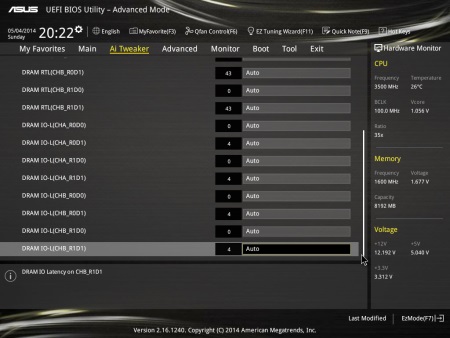

Во-вторых, это меню RTL IOL Control:
На мой взгляд, настройки этих меню избыточны даже при экстремальном разгоне, не говоря уж о плюсовых температурах. Но оставим это на совести производителя, по крайней мере – лучше больше, чем меньше. Кому нужно – те в настройки залезут, а кому нет – просто проигнорируют.

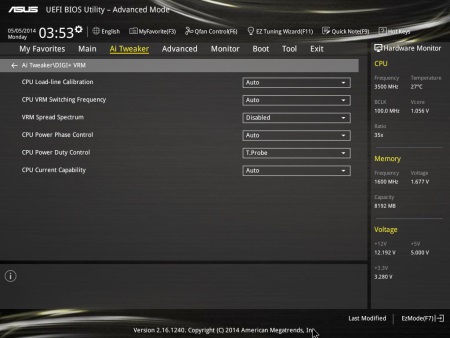

Вторым подразделом в Ai Tweaker является меню DIGI+ VRM, в котором собраны настройки преобразователя питания процессора:
реклама
Здесь можно выбрать режим Load-Line Calibration для входного напряжения ЦП, настроить частоту переключения транзисторов, задать режим активности фаз питания и уровень защиты преобразователя от перегрева/перегрузки.
Последний раздел Ai Tweaker – Internal CPU Power Management:
Здесь собраны настройки, касающиеся функций энергосбережения и Turbo Boost.

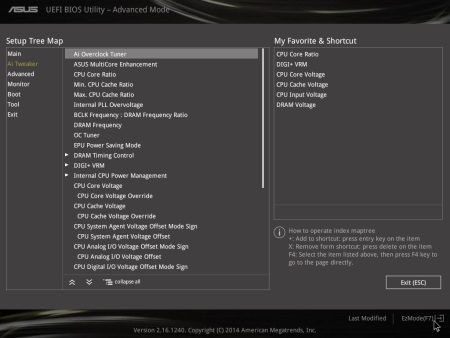

Из дополнительной интересной функциональности можно отметить настройку вкладки «My Favorites». При нажатии клавиши F3 можно попасть в меню настроек, где списком отображены все пункты меню всех UEFI подразделов:
При помощи данного меню можно самому собрать весь перечень нужных настроек на одной вкладке UEFI, а не пользоваться стандартной структурой меню.

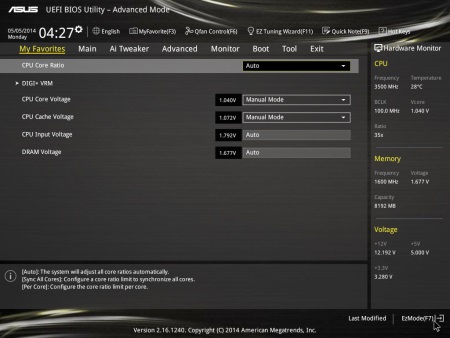

Итого, все настройки, помещенные в предыдущем окне во вкладку My Favorites, показываются в отдельном разделе UEFI:
Отмечу, что по сравнению с Z87 материнскими платами ASUS, здесь на вкладку My Favorites можно поместить не только одиночные настройки, но и подразделы целиком.
На этом ознакомление с UEFI меню можно закончить и перейти к дальнейшему рассмотрению возможностей ASUS Z97-A. Подводя итоги, можно отметить, что меню практически лишено недостатков – интерфейс работает с приемлемой скоростью, система позволяет задавать настройки (когда это нужно) с цифровой клавиатуры, а сама структура меню привычна по платам ASUS предыдущих поколений, изобретать велосипед тут не стали. На выходе удобное и интуитивно понятное меню, да еще и с приятными «плюшками» вроде меню настроек кулеров в EZ Mode или вкладки My Favorites в Advanced Mode.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления оборотами вентиляторов.
реклама

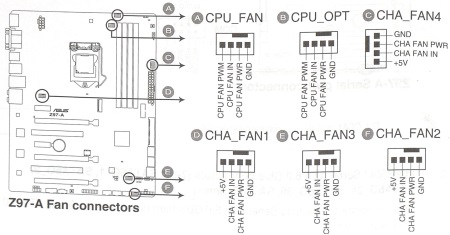

Расположение разъемов для подключения вентиляторов на ASUS Z97-A:
На плате размещено шесть разъемов. Все они полноразмерные 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения. В отличие от плат ASUS линейки Z87, здесь вернулись к привычным разъемам, без использования «костыля» в виде дополнительного контакта у разъема для подключения процессорного кулера, по замыканию которого материнская плата могла понять, какой вентилятор к ней подключен. Здесь настройки по выбору способа управления скоростью вращения крыльчаток задаются из UEFI меню. Что касается удобства расположения разъемов, то особых претензий нет: пять разъемов из шести расположены у разных краев платы, доступ к ним ограничиваться не должен даже в условиях уже собранного ПК.

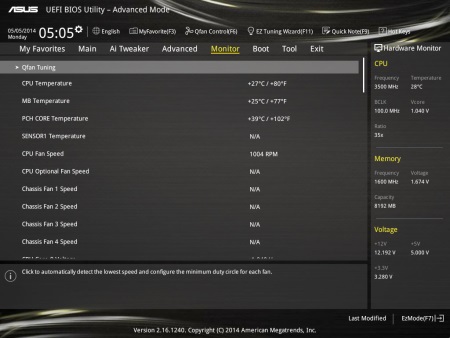

Настройки по управлению оборотами вентиляторов содержатся в разделе UEFI Monitor:
Управление разъемами CPU_FAN и CPU_OPT совмещено, в то время как для разъемов CHA_FAN1-4 доступна раздельная регулировка.

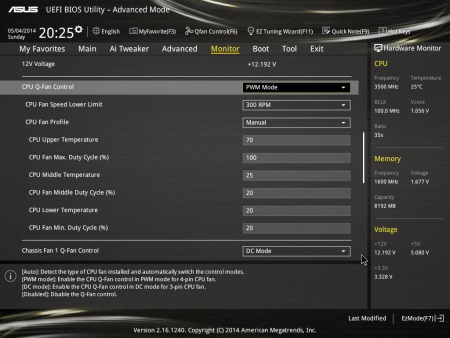

Для автоматической регулировки оборотов доступны профили Standard/Silent/Turbo, а также ручной режим, где предоставляются дополнительные настройки. В последних задаются значения минимальной, промежуточной и максимальной скорости вращения крыльчаток, и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» для всех разъемов – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode.

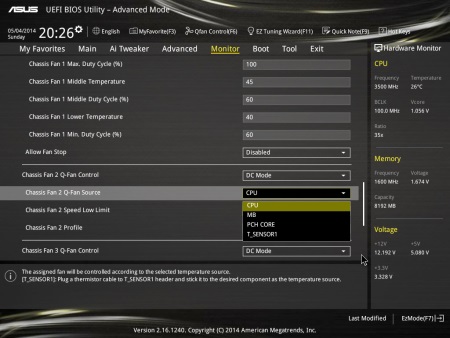

Диапазон задаваемых температур процессора – от 20 до 75 градусов для PWM Mode, и от 40 до 75 градусов в случае DC Mode. Отдельно отмечу, что для Chassis Fan можно «привязать» обороты вентилятора к одному из нескольких доступных датчиков, а не только к температуре ЦП:
Из интересного здесь – строка меню T_SENSOR1, это возможность привязать скорость вращения к показаниям внешней термопары, которую можно подключить к материнской плате. К сожалению, самой термопары в комплекте поставки нет. Можно отметить и опцию «Allow Fan Stop», которая позволяет остановить вентиляторы до момента, пока значение температуры указанного элемента не достигнет целевого значения.
Новинкой по сравнению с платами предыдущего поколения является наличие строки меню «Qfan Tuning»:
Данная строка меню (аналогично программному обеспечению FAN Xpert) тестирует возможности вентиляторов, в частности скорость остановки, и необходимое для старта напряжение, после чего система «подгоняет» настройки под конкретные модели.
Проверка возможностей регулировки скорости вращения проводилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым разъемом.
Разъем |
Scythe Ultra Kaze 2000 (3-pin), об/мин. |
Zalman ZP1225ALM (4-pin), об/мин. |
CPU_FAN |
|
684-2030 для DC Mode |
CPU_OPT |
|
684-2030 для DC Mode |
CHA_FAN1 |
|
684-2030 для DC Mode |
CHA_FAN2 |
|
684-2030 для DC Mode |
CHA_FAN3 |
|
684-2030 для DC Mode |
CHA_FAN4 |
|
684-2030 для DC Mode |
По итогам тестирования вентиляторов, ASUS Z97-A можно назвать материнской платой, к которой не получится придраться даже при сильном желании: если раньше для грамотного управления оборотами требовалось программное обеспечение Fan Xpert, то сейчас для любых настроек достаточно функциональности UEFI меню. Плата способна сама протестировать вентилятор и определить для него допустимые значения скорости вращения. По желанию пользователя вертушки можно остановить вовсе (до момента достижения целевой температуры), а скорость вращения крыльчаток в разъемах Chassis Fan можно задавать относительно температуры не только процессора, но и материнской платы, и набора системной логики.
Положительным моментом является то, что системе нет дела до того, 3-pin или 4-pin вентиляторы установлены, полный диапазон регулировок доступен любой модели в любом разъеме.
