Обзор и тестирование материнской платы MSI Z87I Gaming AC (страница 4)
реклама
Тестовый стенд
Тестирование MSI Z87I Gaming AC проводилось на следующей конфигурации:
- Процессор: Intel Core i7 4770K 3.5 ГГц (100х35);
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX (750 Вт);
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
реклама

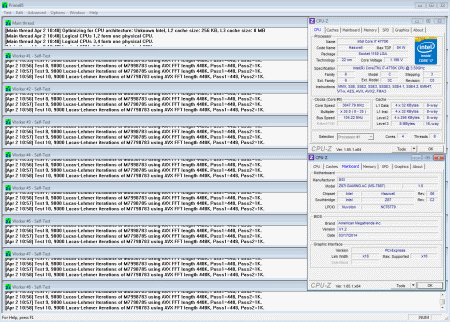

При использовании множителя CPU Strap 1.0 результат разгона базовой частоты составил 104.22 МГц:
Не лучший результат, но в совокупности со свободным коэффициентом умножения такого диапазона достаточно для более точной реализации частотного потенциала процессора. Отмечу, что достигнутая частота весьма интересна, ибо 104.22 МГц – это последнее значение базовой частоты, при котором CPU Strap 1.0 используется материнскими платами MSI по умолчанию, следующий шаг частоты в автоматическом режиме привел бы к включению CPU Strap 1.25.
При дальнейшем разгоне стабильность терялась, а после 104.8 МГц система не проходила POST-загрузку и стартовала с настройками по умолчанию.

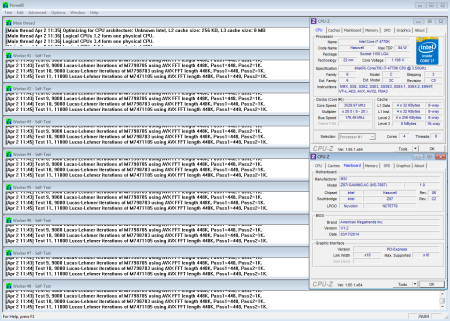

При использовании множителя CPU Strap 1.25 результат разгона базовой частоты составил 142.9 МГц:
В отличие от CPU Strap 1.0, здесь результат разгона можно назвать уже вполне неплохим. Отмечу, что здесь граница стабильности не размыта – уже при 143.1 МГц система отказывалась стартовать, в то время как на 142.9 МГц стабильно крутились стресс-тесты.

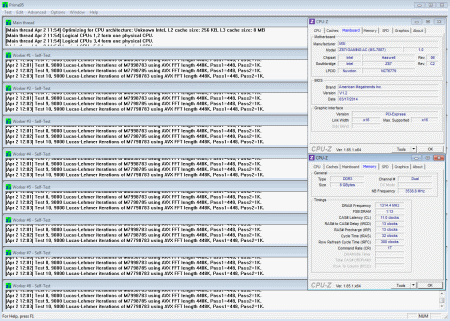

При использовании множителя CPU Strap 1.67 результат разгона составил 176.5 МГц:
реклама
В целом, неплохой результат. Как и в случае с CPU Strap 1.25, граница нестабильности четкая, плюс 0.2 МГц, и уже не загрузить ОС.
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Как видно по результатам замеров, материнская плата завышает напряжение, но отклонения невелики и одинаковы для разных уровней установленного напряжения.

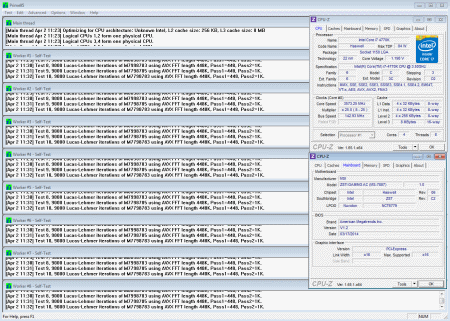

Комплект G.Skill на MSI Z87I Gaming AC заработал на частоте 2629 МГц:
Неплохой результат, находящийся для данного комплекта памяти в группе «выше среднего».
Комплект Corsair заработал на частоте 2810 МГц:
Хороший результат разгона, который ограничивается только уровнем установленного напряжения CPU SA.
Разгон процессора
Работа Load-Line Calibration для CPU Input Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vdroop Offset Control Auto |
|
|
|
CPU Vdroop Offset Control 12.5% |
|
|
|
CPU Vdroop Offset Control 25% |
|
|
|
CPU Vdroop Offset Control 37.5% |
|
|
|
CPU Vdroop Offset Control 50% |
|
|
|
CPU Vdroop Offset Control 62.5% |
|
|
|
CPU Vdroop Offset Control 75% |
|
|
|
CPU Vdroop Offset Control 87.5% |
|
|
|
CPU Vdroop Offset Control 100% |
|
|
|
реклама
В большинстве режимов материнская плата склонна завышать Input Voltage относительно выставленного в UEFI значения, что у других плат MSI так не проявлялось. Возможно, таким образом плата пытается хоть немного, но «разгрузить» преобразователь питания.
Оптимальным для использования выглядит режим 50%, в то время как по умолчанию устанавливается значение 100%. Замеры производились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим 50%.
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Cache x45.

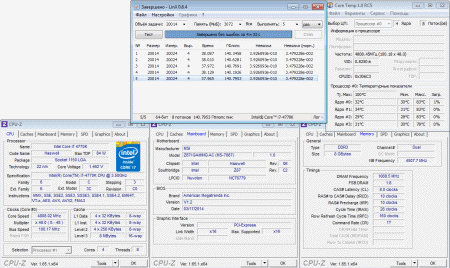

Результат разгона, достигнутый с MSI Z87I Gaming AC, составил 4808 МГц:
Результат разгона процессора находится на уровне того, что обычно показывают полноразмерные АТХ платы, что для Mini-ITX, безусловно, достижение.
Используемые напряжения процессора:
- CPU Input Voltage: 2.22 В;
- CPU Core Voltage: 1.46 В;
- CPU Cache Voltage: 1.35 В.
Температурный режим
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~22 градуса по Цельсию.
Так как с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату. Но поскольку Z87I Gaming AC выполнена в форм-факторе Mini-ITX, и размеры радиаторов оставляют желать лучшего, стресс-тест «по всей строгости» лишен смысла, материнская плата его заведомо не пройдет.
В качестве тестового режима для проверки платы на прогрев, использовались более щадящие частоты/напряжения. Режим работы процессора: 4600 МГц/1.35 В, режим работы CPU Ring: 4000 МГц/1.2 В, CPU Input Voltage 2.0 В. Энергопотребление ЦП в таком режиме составляет приблизительно 160-170 Вт.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
Радиатор |
в простое |
под нагрузкой |
Радиатор преобразователя питания процессора |
|
|
Радиатор набора системной логики |
|
|
Для облегченного варианта теста результаты температурных замеров вполне неплохи, особенно если учесть, что радиаторы материнской платы оставлены без обдува. Далее было решено поднять напряжение питания процессора до 1.4 В, и повторить тест. В таком режиме удалось прогреть радиатор преобразователя питания до 61 градуса, после чего началось срабатывание защит, частота работы CPU сбрасывалась до 800 МГц.
Сложно сказать, почему температурная защита срабатывает так рано. Возможно, проблема в изрядно поношенной термопрокладке, что сказывается на неплотном контакте силовых элементов с радиатором. Но в любом случае результаты стресс-теста можно признать удовлетворительными.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Используемый на материнской плате кодек – Realtek ALC1150.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Материнская плата показала результаты, в пределах погрешностей совпадающие с аналогичными у системных плат других производителей с тем же используемым кодеком.
Заключение
Решать, в конечном счете, пользователю, но при разнице в цене 1400-1500 рублей MSI Z87I Gaming AC по сравнению с MSI Z87I, на мой взгляд, выглядит интереснее. К ее преимуществам можно отнести усиленный преобразователь питания процессора и отсутствие преград к разгону ЦП, использование более дорогих контроллеров для реализации встроенного звука и сети, а также более совершенный модуль Wi-Fi/Bluetooth, способный работать с Wi-Fi в частотном диапазоне 5 ГГц.
Если говорить о материнской плате в отрыве от сравнения с «младшим братом», то недостатки в целом остались прежними. В первую очередь, это смещенный к правому нижнему краю платы процессорный разъем, который может негативно повлиять на совместимость системы с крупногабаритными кулерами. Ощущается нехватка портов USB на I/O панели, неудобно расположена колодка для подключения корпуса, сама плата не способна управлять оборотами 3-pin вентиляторов.
Плюсы:
- Форм-фактор Mini-ITX;
- Наличие модуля Wi-Fi/Bluetooth, поддержка работы Wi-Fi в частотном диапазоне 5 ГГц;
- Хорошие результаты разгона процессора и оперативной памяти;
- Использование качественных контроллеров для реализации сетевого адаптера и встроенного звука;
- Эффективная (для используемого форм-фактора) система охлаждения.
Минусы:
- Смещенный к правому нижнему краю платы процессорный разъем, что может негативно повлиять на совместимость системы с крупногабаритными кулерами;
- Неудобное расположение колодки подключения корпуса;
- Всего два разъема для подключения вентиляторов, причем ни один из них не способен управлять оборотами 3-pin вентилятора.
Страница материнской платы MSI Z87I Gaming AC на официальном сайте производителя:
- Глобальное зеркало ;
- Русскоязычное зеркало .
Выражаем благодарность:
- Компании MSI за предоставленную на тестирование материнскую плату MSI Z87I Gaming AC.
