Обзор и тестирование материнской платы MSI Z87I Gaming AC (страница 3)

Система охлаждения

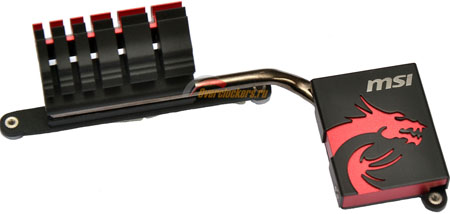

Система охлаждения MSI Z87I Gaming AC состоит из двух радиаторов, которые соединены тепловой трубкой. Первый отводит тепло от преобразователя питания материнской платы, второй – от набора системной логики Intel Z87.

Оба радиатора максимально компактны, на хороший отвод тепла без их обдува надеяться не приходится. Собственно, в Mini-ITX форм-факторе сделать как-то иначе – задача труднореализуемая.

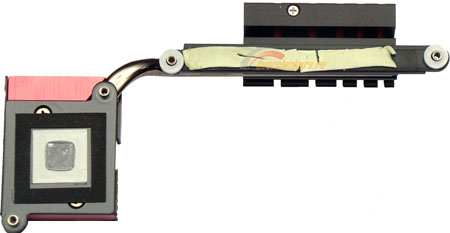

Для радиатора преобразователя питания используется узкая термопрокладка средней толщины, не отличающаяся механической прочностью – видимо, система охлаждения уже снималась предыдущими тестерами платы.

Что касается термоинтерфейса радиатора системной логики, то он высохший, и можно даже сказать затвердевший. Зато легко соскабливается.

Система питания

Преобразователь питания процессора по сравнению с MSI Z87I был усилен, и на Z87I Gaming AC он выполнен на шести DrMOS микросхемах Renesas 20655.

В качестве ШИМ-контроллера используется все тот же четырехфазный uPI Semiconductor uP1649P, каких-либо удвоителей фаз на плате не видно.

Преобразователь питания памяти однофазный:

Контроллер спрятан под защелкой PCI-Express слота, и идентифицировать его проблематично. Скорее всего, используется uPI Semiconductor UP1504. В качестве транзисторов используются два K03J3 и два K03J5 (половина транзисторов расположена с обратной стороны платы).

Технические характеристики

Возможности BIOS Setup

UEFI меню материнских плат MSI унифицировано, и ранее было подробно рассмотрено в обзоре MSI Z87-G45 Gaming.

По сравнению с Z87-G45 Gaming, у Z87I Gaming AC слегка изменены диапазоны регулировок вторичных напряжений, причем что удивительно – они изменены в сторону расширения, чего от плат ITX ждешь в последнюю очередь. Теперь предоставляется возможность выставить DRAM Voltage вплоть до 2.77 В, PCH 1.05 Voltage до 1.8 В, а PCH 1.5 Voltage вплоть до 2.3 В.

Полный перечень доступных для изменения напряжений:

Что касается всего остального, то меню настроек разгона у материнских плат идентичны.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.

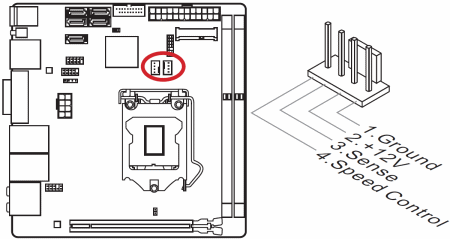

Расположение разъемов для подключения вентиляторов на MSI Z87I Gaming AC:

В распоряжении MSI Z87I Gaming AC находится всего два разъема для подключения вентиляторов, на мой взгляд, этого мало, даже с учетом форм-фактора Mini-ITX,. Оба разъема – полноразмерные 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения.

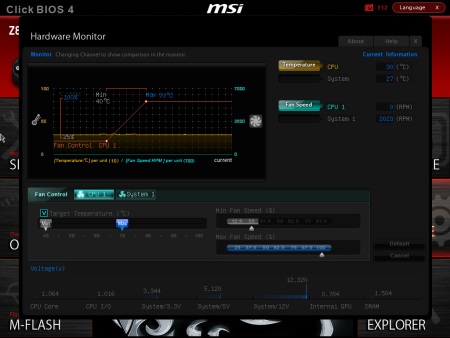

Настройки по управлению оборотами вентиляторов содержатся в разделе HARDWARE MONITOR:

Меню предельно простое и удобное: для каждого из вентиляторов можно задать целевые значения минимальной и максимальной температуры процессора, а также уровень скорости вращения, которые будут соответствовать минимальной и максимальной температуре. Динамика изменения оборотов при изменении настроек сразу отображается на графике.

Для CPU разъема доступно значение минимальной скорости вращения крыльчаток вентиляторов 12.5 %, для System разъема доступна установка минимальной скорости на 50%. Управление System разъема можно как привязать к температуре процессора, так и просто зафиксировать скорость вращения на постоянном уровне.

Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

Как видно по результатам тестирования, материнская плата по поведению является полной копией обычной Z87I, и не способна управлять скоростью вращения крыльчатки 3-pin вентилятора ни в одном из разъемов. Для 4-pin вентилятора широкий диапазон оборотов предоставляет CPU разъем, в System разъеме диапазон регулировок уже.
