Тестовый стенд
Тестирование ASRock Fatal1ty 990FX Killer производилось в составе следующей конфигурации:
- Процессор: AMD FX-8150;
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Ватт;
- Корпус: открытый стенд.
Проверка разгона
Установка напряжений
реклама
Чтобы быть уверенным при разгоне и при установке напряжений – не мешает узнать, насколько установленные в настройках значения расходятся с реальными. Все замеры производились при помощи мультиметра Mastech MY64.
Для начала, напряжение питания процессора:
|
программный мониторинг, В |
программный мониторинг, В |
замер мультиметром, В |
замер мультиметром, В |
|
|
|
|
|
По результатам замеров видно, что программный мониторинг живет своей жизнью, и на его показания не следует обращать внимания. Что касается поведения материнской платы, то она склонна завышать установленный уровень напряжения, но при этом, под нагрузкой есть небольшая просадка. Режимов Load-Line Calibration в настройках не предусмотрено.
Вторичные напряжения:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU NB |
|
|
|
DRAM Voltage |
|
|
|
NB Voltage |
|
|
|
HT Voltage |
|
|
|
В целом, материнская плата склонна к завышению установленных значений, более-менее стабильным можно назвать разве что напряжение питания памяти.
Разгон по HTT
реклама
Конечно, процессоры серии Black Edition в разгоне шины не нуждаются, но ведь не все процессоры относятся к данной серии, поэтому разгон шины может представлять интерес. Да и свобода выбора не помешает.

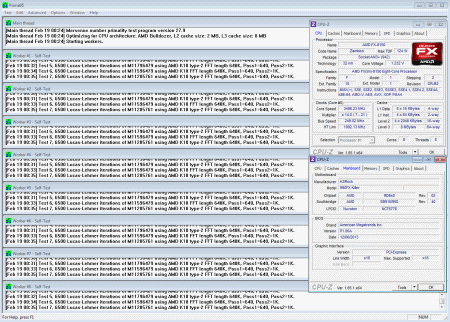

Максимальная достигнутая частота с данной материнской платой при сохранении стабильности – 249 МГц:
Результат слабый, и, видимо объясняется сыростью прошивки, ведь до сих пор для материнской платы не вышло ни одного нового BIOS’а. Хотя странно, набору системной логики все же скоро три года исполнится, а BIOS сырой. Ну, или просто материнская плата такая «неразгонябельная».
Разгон оперативной памяти
Для проверки разгона оперативной памяти использовалось два комплекта, G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung, а также Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.

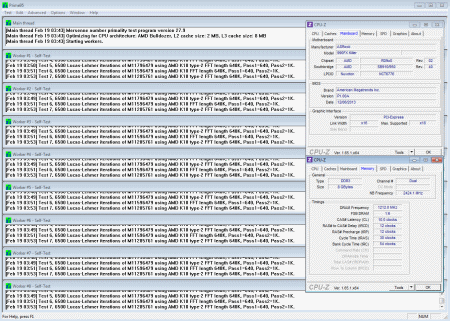

Максимальной стабильной частоты, которой удалось достичь с комплектом G.Skill, стала 2147 МГц:
Отмечу, что система при разгоне показала крайне высокую капризность. Во первых, стабильности удалось достичь только при использовании коэффициента частоты работы памяти 3:14 (режим DDR3-1866 при штатной базовой частоте), с разгоном базовой частоты до 230 МГц. Система стартовала и при установке частоты работы памяти 2133 МГц, и при установке 2400 МГц, однако никакой стабильности не было. Ко всему прочему – периодически материнская плата могла и вовсе не запуститься на тех настройках, на которых только что крутились тесты стабильности, и помогало только полное обесточивание платы.

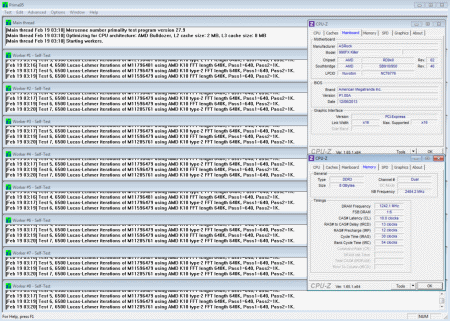

Комплект памяти G.Skill был отложен, и без особых надежд был начат разгон комплекта Corsair. На удивление, результаты стали гораздо убедительнее, хоть и не дотягивающие до лучших материнских плат. В итоге, удалось добиться стабильной работы системы в режиме DDR3-2484:

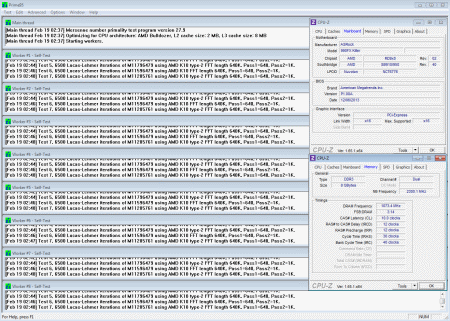

Далее была предпринята попытка запустить комплект памяти G.Skill с настройками таймингов от комплекта Corsair, и разгон комплекта уже перестал быть таким предсказуемым. Дальнейшее «расследование» показало, что в XMP профиле комплекта G.Skill было прописано Four Activate Window (tFAW) 26, в то время как у комплекта Corsair значение данного тайминга равнялось 40. И действительно, дальнейшие эксперименты показали, что виной было низкое значение tFAW. Итого, с комплектом G.Skill удалось достичь стабильной работы памяти на частоте 2424 МГц:
Результат конечно не назвать сильно хорошим, но всяк лучше, чем изначальные 2147 МГц.
Разгон процессора
реклама
В качестве точки отсчета для начала разгона было решено установить частоту работы процессора 4.5 ГГц и напряжение питания 1.425 В. Но, в таком режиме уже спустя две минуты после включения нагрузки частота работы процессора начала периодически просаживаться до 1400 МГц, а температура процессора начала уверенно подползать к 66-68 градусам. Изначально возникла мысль о «кривой» установке водоблока на процессор, но дотронувшись до материнской платы стало понятно, что перегревается скорее всего именно она, а процессор свою долю тепла получает уже через текстолит материнской платы.

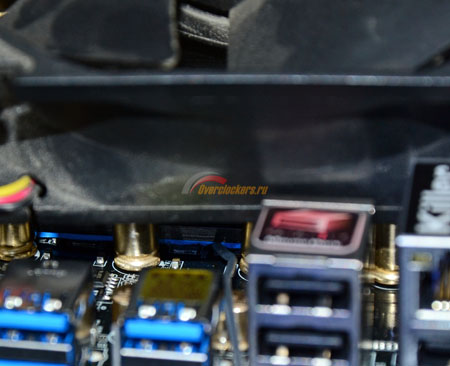

Для проверки предположения, между радиатором и термопрокладкой была просунута термопара:
*на обдув околосокетного пространства установлен вентилятор Scythe Ultra Kaze 2000, работающий на полной скорости

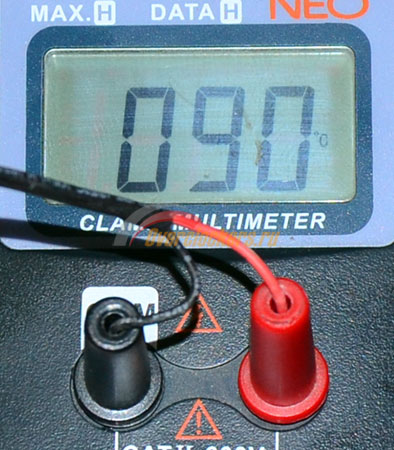

Показания термопары в простое – 40 градусов. Спустя две минуты нагрузки:
Вот такой вот горячий нрав.

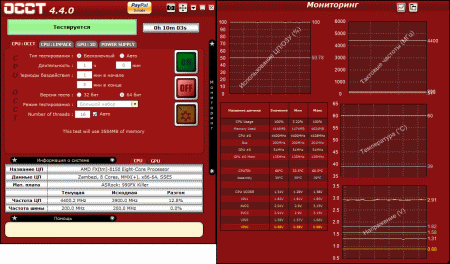

Постепенно снижая частоты/напряжения, стабильность была найдена у отметки 1.3875 В / 4400 МГц:
Максимальное энергопотребление процессора замерено на уровне 216 Вт.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Используемый на материнской плате кодек – Realtek ALC1150.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Результаты тестов примерно такие же, как и на большинстве других плат с кодеком ALC1150.
Заключение
По сравнению с недавно протестированными платами ASRock Fatal1ty Z87 Killer и Fatal1ty F2A88X+ Killer, Fatal1ty 990FX Killer оставила после себя не очень хорошее впечатление. Если первые платы вполне соответствовали своей цене, и разницу в разгоне по сравнению с решениями других производителей можно было простить за оснащенность, то здесь речь идет о ценовом диапазоне свыше 5000 рублей, что для AM3 достаточно дорого.
По сути, являясь ценовым конкурентом таких плат, как GigaByte GA-990FXA-UD5 или ASUS SABERTOOTH 990FX, в сравнении с ними ASRock Fatal1ty 990FX Killer не лучшим образом выступила в тестах на разгон, особенно если рассматривать разгон процессора и стрессовую нагрузку. Преобразователь питания ЦП слаб, а система охлаждения недостаточно эффективна.
Если же абстрагироваться от разгона, то особых претензий к материнской плате нет, компоновка элементов грамотная, в наличии десять портов USB на I/O панели, в сумме платой поддерживается семь портов USB 3.0, есть шесть разъемов для подключения вентиляторов и адекватное управление ими.
Плюсы:
- Грамотная компоновка платы: установка графического адаптера не ограничит доступ к модулям памяти, а вокруг процессорного разъема достаточно свободного места для установки суперкулеров;
- Грамотная компоновка I/O панели, наличие десяти портов USB;
- В сумме семь доступных USB 3.0 портов;
- Шесть разъемов для подключения вентиляторов, а также хорошая реализация управления ими;
- Использование качественных контроллеров для реализации сетевого адаптера и встроенного звука.
Минусы:
- Откровенно слабые результаты разгона, перегрев платы под стресс-тестами и занижение напряжения питания CPU программным мониторингом;
- Неудобство задания настроек разгона в меню UEFI.
Страница материнской платы ASRock Fatal1ty 990FX Killer на официальном сайте производителя:
Выражаем благодарность:
- Компании ASRock за предоставленную на тестирование материнскую плату ASRock Fatal1ty F2A88X+ Killer.
