Обзор и тест материнской платы ASRock Fatal1ty 990FX Killer

Оглавление

Вступление

Платформу AM3/AM3+, а также набор системной логики «AMD 990FX+SB950» можно по праву назвать главными долгожителями современности – шутка ли, данный чипсет остается актуальным вот уже на протяжении почти трех лет. В таких условиях производители почти не выпускают новых продуктов, поэтому каждый из них может быть достоин внимания. Вот и в ASRock решили, что помимо платформ LGA 1150 и FM2+ в линейке Fatal1ty Killer должна появиться и материнская плата AM3+.

реклама

Судя по данным price.ru, стоимость ASRock Fatal1ty 990FX Killer на момент тестирования превышает 5000 рублей, что для платформ AMD является верхним ценовым сегментом, так что ее ждет тест без каких-либо поблажек.

Как обычно, обзор ASRock Fatal1ty 990FX Killer начнем с упаковки и комплекта поставки.

Упаковка и комплектация

450x382  98 KB. Big one: 1500x1273  516 KB

Материнская плата поставляется в картонной коробке средних размеров, коробка крупнее, чем у протестированных ранее Z87 Killer или F2A88X+ Killer. При этом оформление коробки осталось тем же, в основном преобладают красно-темные тона. Информативностью лицевая сторона коробки не отличается, здесь можно только узнать название материнской платы, а также то, что в качестве сетевого контроллера используется Atheros Killer E2200.

Обратная сторона коробки более информативна:

450x363  108 KB. Big one: 1500x1209  522 KB

Здесь помимо рекламы фирменных технологий и особенностей платы хотя бы приведена ее фотография, а также таблица с основными техническими характеристиками.

При открытии коробки взгляду предстает комплект поставки платы, расположенный на отдельном картонном поддоне:

450x371  83 KB. Big one: 1500x1236  349 KB

В комплект поставки входит:

  • Заглушка на заднюю панель;
  • Руководство пользователя на нескольких языках, включая русский;
  • Руководство по UEFI меню и программному обеспечению;
  • Четыре кабеля SATA 6 Гбит/с;
  • SLI мост;
  • Трехмесячная лицензия на XSplit Broadcaster;
  • Диск с программным обеспечением.

В целом, претензий к комплекту поставки нет, в отличие от той же F2A88X+ Killer экономии на мелочах нет.

Под картонным поддоном, на дне коробки расположена непосредственно материнская плата, дополнительно упакованная в антистатический пакет:

450x369  75 KB. Big one: 1500x1231  343 KB

Плата достаточно хорошо зафиксирована, претензий к надежности упаковки нет. Пора начинать тест ASRock Fatal1ty 990FX Killer.

Дизайн и особенности платы

Размеры ASRock Fatal1ty 990FX Killer – 305x244 мм, что соответствует полноразмерному форм-фактору ATX.

450x265  77 KB. Big one: 1500x882  360 KB

При первом взгляде на плату можно отметить два момента, первый – плата неплохо оснащена: есть три полноразмерных PCI-E слота, и к ним подведено дополнительное питание, есть пара USB 3.0 контроллеров, шесть разъемов для подключения вентиляторов.

реклама



Второй момент менее приятен, в глаза бросается компактность преобразователя питания процессора и его системы охлаждения, что для AM3+ платформы довольно критично, ведь материнская плата находится в одном ценовом диапазоне с ASUS Sabertooth 990FX, и если рассматривать ее с точки зрения платформы для разгона процессора – уже заочно можно усомниться в возможностях. Хотя, какова Fatal1ty 990FX Killer в деле еще только предстоит проверить.

450x360  76 KB. Big one: 1500x1200  358 KB

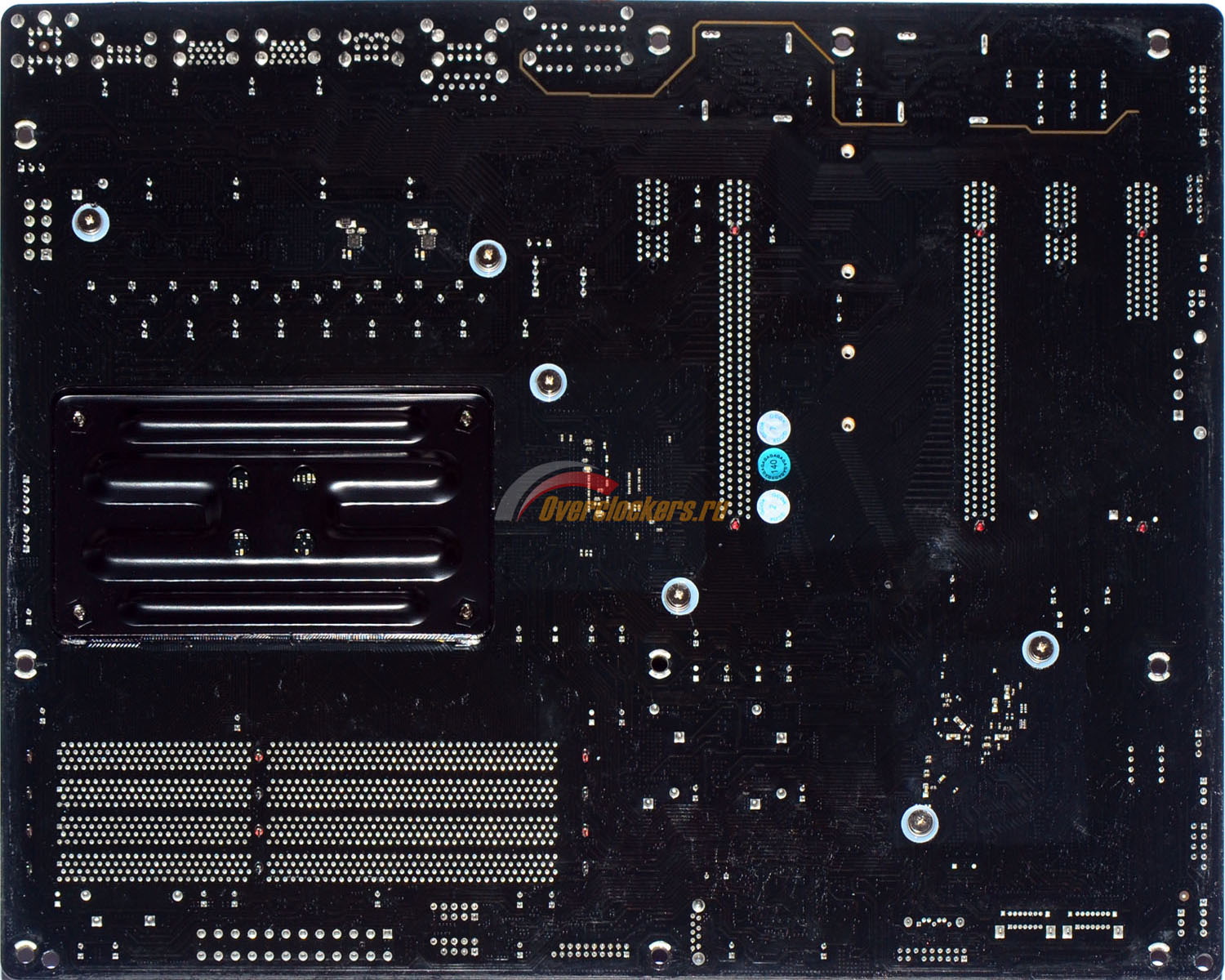

С обратной стороны платы каких либо интересных элементов нет, можно лишь отметить, что для обеих радиаторов системы охлаждения используется крепление на подпружиненных винтах.

К свободному пространству вокруг процессорного разъема претензий нет:

450x344  83 KB. Big one: 1500x1145  340 KB

реклама

Радиатор слева от процессорного разъема находится на достаточном удалении, да и по размерам некрупен, сверху от процессорного разъема чисто, снизу от процессорного разъема также достаточно места. Никаким супер-кулерам помех для установки возникнуть не должно.

Под DDR3 память распаяно четыре слота, которые оборудованы защелками с обеих сторон:

450x181  55 KB. Big one: 1500x602  217 KB

С учетом того, что верхний полноразмерный PCI-E слот расположен по высоте ниже слотов оперативной памяти, и установленная в системе видеокарта доступа к модулям памяти не перекроет – компоновка с защелками с обеих сторон выглядит оптимальной, так как способствует лучшей фиксации модулей.

Производителем заявлены режимы работы 2450(OC) /2100(OC) /1600/1333/1066 DDR3 1066 / 1333 / 1600 / 2100 (разгон) / 2450 (разгон). В UEFI доступны значения 800, 1066, 1333, 1600, 1866, 2133, 2400 МГц, три последних режима доступны только с процессорами Bulldozer/Vishera. Аналогичный набор частот можно встретить и у любых других системных плат AM3+. Максимальный объем памяти в 64 Гбайта говорит о поддержке платой модулей памяти объемом 16 Гбайт, хотя таких планок (по крайней мере, среди небуферизованной памяти) в продаже пока не встречается.

реклама

Для активации Dual Channel режима необходимо устанавливать модули памяти в слоты одного цвета, то есть либо в слоты 1/3, либо в слоты 2/4. Для обеспечения наибольшей совместимости производитель рекомендует в первую очередь задействовать пару слотов 2/4.

На снимке ниже приведена конфигурация разъемов расширения.

450x383  105 KB. Big one: 1500x1275  402 KB

Слоты сверху вниз:

  • PCI-E 2.0 X1;
  • PCI-E 2.0 X16;
  • ---пустое пространство---
  • ---пустое пространство---
  • PCI-E 2.0 X16;
  • PCI-E 2.0 X1;
  • PCI-E 2.0 X4.

В данном случае в наличии пять разъемов расширения, которые занимают пространство семи слотов. Пустое пространство расположено под верхним PCI-E X16, то есть там, где оно в большинстве случаев все равно будет перекрыто видеокартой.

реклама

В целом, претензий к примененной компоновке нет, верхним/первым слотом расширения является PCI-E X1, а графический порт расположен на высоте второго слота, что позволяет не беспокоиться о совместимости платы с крупными процессорными системами охлаждения и упрощает доступ к слотам оперативной памяти. Между слотами X16 достаточное расстояние для организации охлаждения Multi-GPU систем.
