Возможности BIOS Setup

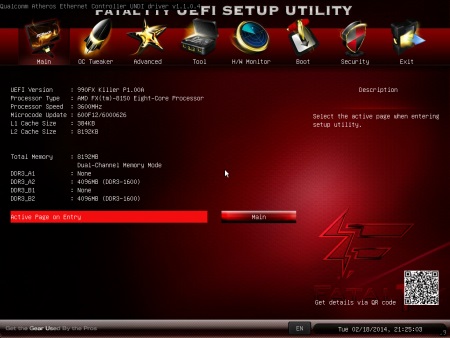

Изначально при заходе в UEFI меню пользователь попадает в раздел Main:

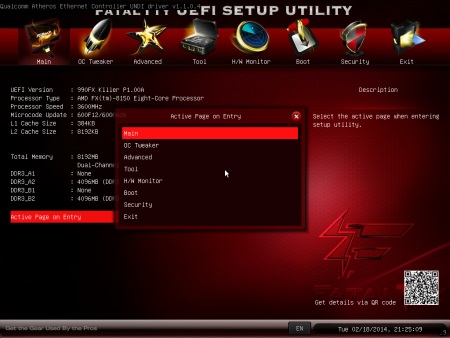

Оформление выполнено в темно-красных тонах, и совпадает с таковым у плат серии Fatal1ty Killer других платформ. Сама вкладка Main какой-либо функциональности не несет, раздел носит лишь информационный характер. Дабы не тратить лишнее время при каждом заходе в UEFI, пользователю предоставляется возможность самому выбрать, какой раздел будет показываться при входе:
реклама

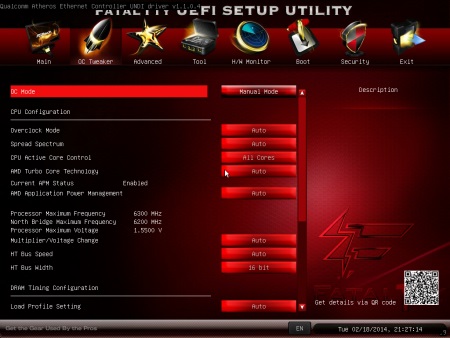

Вторым в списке, но основным с точки зрения настроек является раздел OC Tweaker:

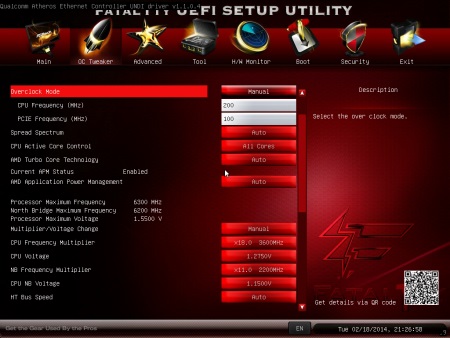

В верхней части меню предоставляется возможность включения авторазгона, в то время как ниже представлены ручные настройки. Основная часть настроек открывается при переключении опции Overclock Mode в значение Manual:
Материнская плата предоставляет достаточный перечень для разгона процессора, здесь можно задать и значение базовой частоты, и коэффициенты умножения для процессора и CPU_NB, предоставляется и возможность разгона HT-шины. Из удобств можно отметить, что опция AMD Application Power Management расположена в главном меню разгона, а не как у материнских плат многих других производителей – в совсем другом подразделе UEFI.
реклама
Кроме плюсов меню, отмеченных и в обзоре F2A88X+ Killer, материнская плата унаследовала и минусы в виде процесса задания настроек: что для частот процессора/CPU_NB/HT, что для установки напряжений доступно два режима ввода данных, при помощи клавиш +/-, либо при помощи всплывающего меню. Вводить значения с цифровой клавиатуры нельзя, на длительное зажатие клавиш +/- материнская плата реагирует со значительным опозданием, в итоге процесс установки настроек сопровождается длительным и бесполезным «закликиванием» клавиатуры.

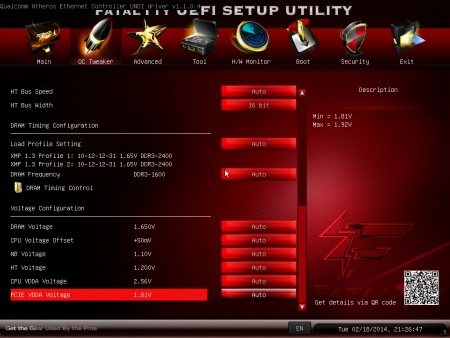

Перечень доступных для изменения напряжений:
Напряжение |
значение, В |
значение, В |
напряжения, В |
CPU Voltage |
|
|
|
CPU Voltage Offset |
|
|
|
CPU NB Voltage |
|
|
|
DRAM Voltage |
|
|
|
NB Voltage |
|
|
|
HT Voltage |
|
|
|
CPU VDDA Voltage |
|
|
|
PCIE VDDA Voltage |
|
|
|

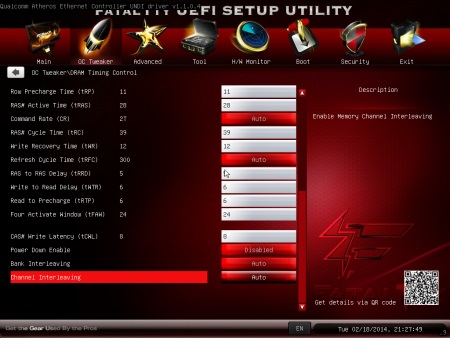

Настройки таймингов памяти вынесены в отдельный подраздел:
В отличие от основного раздела разгона, и настроек напряжений, здесь доступен ввод значений с цифровой клавиатуры. Отдельно можно отметить, что помимо меню установки таймингов здесь присутствует информационная вкладка, где перечислены штатные настройки для модулей памяти.
Список доступных для изменения настроек/таймингов памяти, в порядке их расположения в меню BIOS:
Тайминг |
значение |
значение |
CAS# Latency (tCL) |
|
|
RAS# to CAS# Delay (tRCD) |
|
|
Row Precharge Time (tRP) |
|
|
RAS# Active Time (tRAS) |
|
|
Command Rate (CR) |
|
|
RAS# Cycle Time (tRC) |
|
|
Write Recovery Time (tWR) |
|
|
Refresh Cycle Time (tRFC) |
|
|
RAS to RAS Delay (tRRD) |
|
|
Write to Read Delay (tWTR) |
|
|
Read to Precharge (tRTP) |
|
|
Four Activate Window (tFAW) |
|
|
CAS# Write Latency (tCWL) |
|
|
Power Down Enable |
|
|
Bank Interleaving |
|
|
Channel Interleaving |
|
Конечно, настроек меньше, чем на «оверклокерских» платах, однако все необходимое для адекватного разгона памяти здесь присутствует.
На этом меню разгона заканчивается, в остальных же разделах интересного мало, функции вкладки Tool рассматривались в обзорах Z87 Killer и F2A88X+ Killer, функциональность UEFI материнских плат одинакова.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.

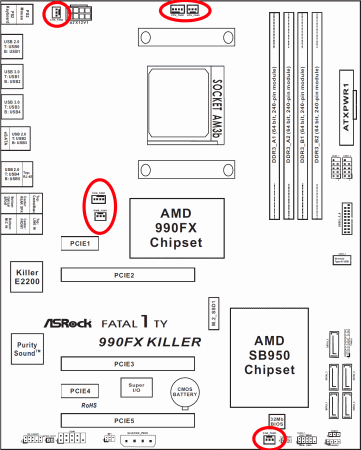

Расположение разъемов для подключения вентиляторов на ASRock Fatal1ty 990FX Killer:
реклама
В сумме у материнской платы шесть разъемов для подключения вентиляторов, четыре из них 3-pin, два оставшихся 4-pin. Расположение разъемов не назвать идеальным: в собранной системе будет затруднен доступ к разъемам CHA_FAN1 и PWR_FAN.

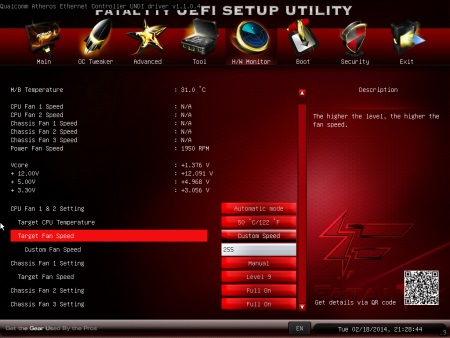

Настройки по управлению скоростью вращения вентиляторами содержатся в разделе UEFI H/W Monitor:
Управление разъемами CPU Fan 1 и 2 совмещено, в то время как для каждого из трех разъемов Chassis Fan доступно раздельное управление, для Power Fan управление скоростью вращения вентиляторов не предусмотрено.
Функциональность меню отличается от оного у Z87 Killer и F2A88X+ Killer, и, к сожалению, в худшую сторону. Если там были доступно множество настроек, и возможность задания графика «скорость вращения вентилятора/температура процессора» по нескольким точкам, то здесь все проще.
Для каждого из разъемов можно выставить значение целевого значения температуры процессора, и уровень скорости вентилятора для выставленной температуры. Для разъемов CPU FAN доступна плавная регулировка в диапазоне 1..255, для Chassis Fan доступно девять режимов, от Level1 до Level9. Целевая температура процессора задается в диапазоне от 45 до 65 градусов. Для Chassis разъемов доступна фиксация постоянной скорости вращения без привязки к температуре процессора.
Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
Разъем |
Scythe Ultra Kaze 2000 (3-pin), об/мин |
Zalman ZP1225ALM (4-pin), об/мин |
CPU_FAN1 |
|
|
CPU_FAN2 |
|
|
CHA_FAN1 |
|
|
CHA_FAN2 |
|
|
CHA_FAN3 |
|
|
В целом, возможности ASRock Fatal1ty 990FX Killer по управлению вентиляторами достаточны.
