Система охлаждения
Система охлаждения состоит из трех независимых радиаторов, один отводит тепло от преобразователей питания процессора и CPU_NB, второй ответственен за охлаждение северного моста AMD 990FX, третий отвечает за отвод тепла от южного моста AMD SB950.

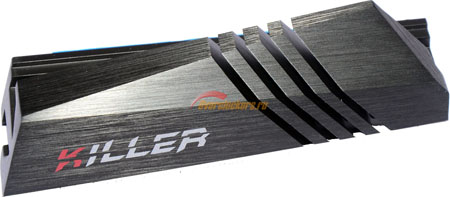

Для преобразователя питания ЦП используется радиатор средних размеров:
реклама
Точно такой же можно встретить на недавно протестированных ASRock Fatal1ty Z87 Killer и F2A88X+ Killer, и если там он выглядел вполне уместным, то для платформы AM3 радиатор выглядит все же слабоватым, и к надписи Killer можно отнестись двояко. Радиатор-убийца материнской платы? .

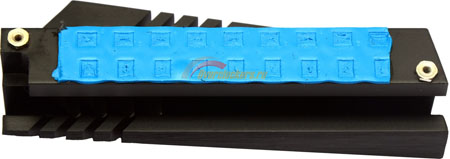

Используется термопрокладка средней толщины, контакт силовых элементов преобразователя с радиатором нареканий не вызывает.

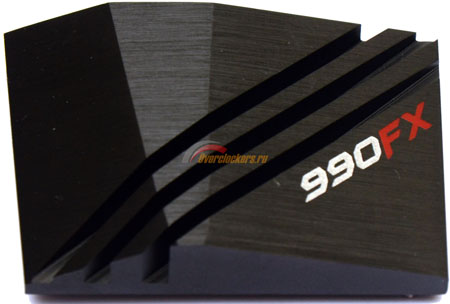

Радиатор северного моста в размерах весьма скромен:
В отличие от современных наборов системной логики, долгожитель 990FX может выделять немало тепла.

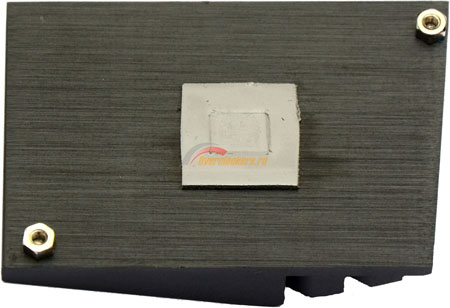

Используется весьма толстая термопрокладка, что не может не дать радиатору сильно нагреться, но северному мосту от этого лучше не станет. С учетом того, что радиатор находится на фиксированной высоте относительно материнской платы – заменить термопрокладку на термопасту не получится, так что придется смириться.
реклама

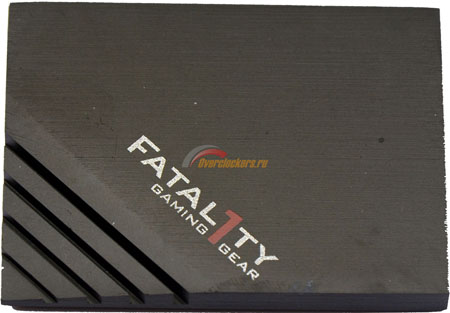

Радиатор южного моста сравнительно крупен:
Относительно тепловыделения SB950, претензий к радиатору нет.

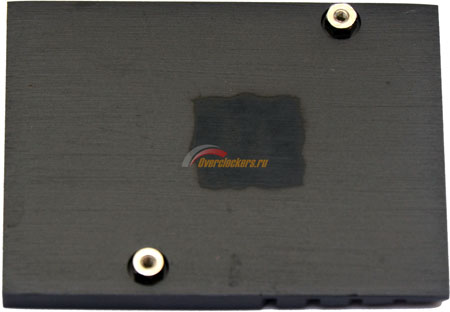

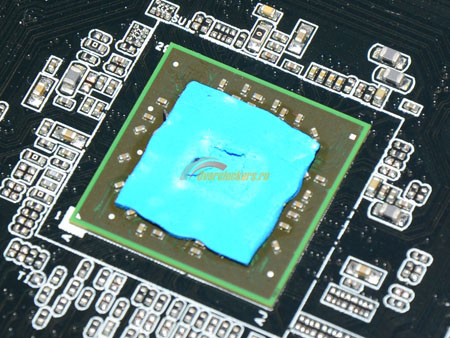

Используется такая же термопрокладка, как для радиатора преобразователя питания, однако в данном случае при снятии радиатора она полностью осталась на южном мосту платы:
Система питания
Преобразователь питания процессора выполнен по схеме 4+1, четыре фазы питают непосредственно процессор, еще одна фаза отведена для питания CPU_NB. Весь преобразователь уместился слева от процессорного разъема:
В качестве ШИМ-контроллера используется Richtek RT8871A. В качестве транзисторов для преобразователя питания процессора используется по два NXP PH9130AL и по два PH5830DL на каждую фазу, такие же транзисторы используются и для преобразователя питания CPU_NB.

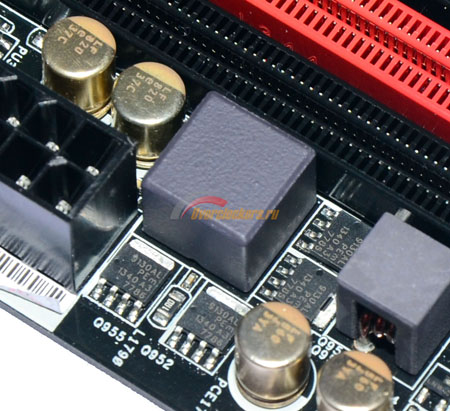

Преобразователь питания памяти однофазный:
В качестве контроллера используется Richtek RT8120, в качестве транзисторов применены четыре NXP PH9130AL.
Технические характеристики
Поддерживаемые процессоры | - Supports Socket AM3+ processors - Supports Socket AM3 processors: AMD Phenom II X6 / X4 / X3 / X2 (except 920 / 940) / Athlon II X4 / X3 / X2 / Sempron processors - Supports 8-Core CPU - Supports UCC feature (Unlock CPU Core) - Digi Power design - 8 + 2 Power Phase design - Supports CPU up to 140W - Supports AMD's Cool 'n' Quiet Technology - FSB 2600 MHz (5.2 GT/s) - Supports Untied Overclocking Technology - Supports Hyper-Transport 3.0 (HT 3.0) Technology |
Системная логика | AMD 990FX + SB950 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 64 Гбайт при частоте 1066/1333/1600/2100 (разгон)/2450 (разгон) МГц |
Слоты расширения | PCI-E 2.0 X1 PCI-E 2.0 X16 ---пустое пространство--- ---пустое пространство--- PCI-E 2.0 X16 PCI-E 2.0 X1 PCI-E 2.0 X4 |
Поддержка Multi-GPU | SLI в конфигурации с двумя графическими адаптерами по формуле PCI-E 2.0 16+16, CrossFireX в конфигурациях до трех графических адаптеров по формуле PCI-E 2.0 16+16+4 |
Поддержка SATA/RAID | AMD SB950: 5x SATA 6 Гбит/с RAID 0, RAID 1, RAID 5, RAID 10, JBOD 1xNGFF (делится ресурсами с портом eSATA) |
Поддержка eSATA | 1xESATA 6 Гбит/с (делится ресурсами с разъемом NGFF) |
Поддержка IDE и FDD | Нет |
Thunderbolt | Нет |
Сеть | - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Qualcomm Atheros KillerTM E2200 Series - Supports Wake-On-LAN - Supports Energy Efficient Ethernet 802.3az - Supports PXE |
Беспроводная сеть | Нет |
Аудио | - 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec) - Premium Blu-ray Audio support - Supports Purity Sound™ - 115dB SNR DAC with differential amplifier - TI NE5532 Premium Headset Amplifier (Supports up to 600 ohm headsets) - Direct Drive Technology - EMI shielding cover - PCB isolate shielding - Supports DTS Connect |
USB 2.0 | 10x USB 2.0 (AMD SB950) |
USB 3.0 | EtronTech EJ188H: 3x USB 3.0 ASMedia ASM1074: 4x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6776F |
Питание материнской платы | 1 x 24-pin EATX Power connector 1 x 8-pin ATX 12V Power connector 1 x SLI/XFire Power Connector (Molex) |
Разъемы задней панели | 2 x PS/2 для клавиатуры/мыши 6 x USB 2.0 4 x USB 3.0 1 x eSATA 1 x LAN Оптический выход S/PDIF 5 аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | - F-Stream - ASRock Instant Boot - ASRock Instant Flash - ASRock APP Charger - ASRock XFast RAM - ASRock Crashless BIOS - ASRock OMG (Online Management Guard) - ASRock Internet Flash - ASRock UEFI System Browser - ASRock UEFI Tech Service - ASRock Dehumidifier Function - ASRock Easy RAID Installer - ASRock Easy Driver Installer - ASRock Fast Boot - ASRock X-Boost - ASRock Restart to UEFI - ASRock Key Master - Hybrid Booster: - CPU Frequency Stepless Control - ASRock U-COP - Boot Failure Guard (B.F.G.) - Turbo 50 / Turbo 60 Overclocking - Good Night LED |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
