Обзор и тест материнской платы ASRock Fatal1ty 990FX Killer (страница 2)
реклама
Поскольку плата вполне может стать основой для мультиграфической конфигурации, логичным выглядит предусмотренный разъем дополнительного питания:
Единственное, что не радует – он расположен не в самом лучшем месте, в корпусах с верхним размещением блока питания с подключением разъема могут возникнуть проблемы.

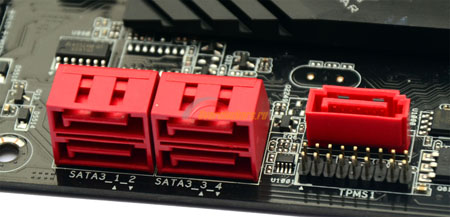

Порты SATA расположены недалеко от правого нижнего угла платы:
реклама
Все пять портов поддерживают стандарт SATA 6 Гбит/с, и все пять портов реализованы силами южного моста SB950. Южным мостом поддерживается до шести портов, однако ресурсы шестого оставлены для разъема NGFF, предназначенного для подключения твердотельных накопителей. Сам разъем расположен между полноразмерными слотами PCI-Express:
Вообще, выбор NGFF разъема – странное решение, ведь такие SSD практически не распространены. При этом ладно бы использование NGFF было бы следствием нехватки места, как это реализовано в случае Wi-Fi модуля на LGA1150 ROG-платах ASUS, но ведь здесь хватило бы места для размещения полноразмерного mSATA. Отмечу, что данный разъем делит ресурсы с разъемом eSATA на I/O панели материнской платы, одновременно можно задействовать только один из разъемов.

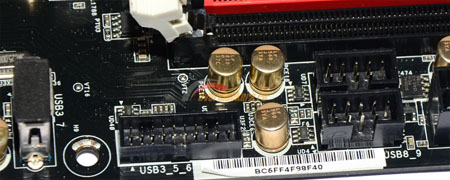

Вдоль правого края платы расположились USB разъемы:
Обычно в данном месте на материнских платах можно встретить только USB 3.0 колодки, однако здесь, помимо колодки USB 3.0 нашлось место и для двух колодок USB 2.0. Рядом приютился обычный USB 3.0 порт, хотя и не понятно, для чего он в данном месте нужен.

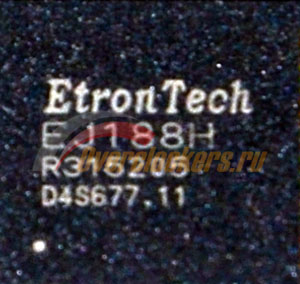

Так как USB 3.0 не поддерживается набором системной логики, для реализации интерфейса применены дополнительные контроллеры. Изначально, работу четырех USB 3.0 обеспечивает контроллер EtronTech EJ188H:
реклама

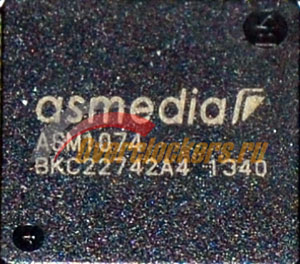

От данного контроллера работает колодка с двумя корпусными USB 3.0 и расположенный рядом порт. Ресурсы последнего уходят на концентратор ASMedia ASM1074:
От данного концентратора берут ресурсы четыре порта USB 3.0 на I/O панели платы.

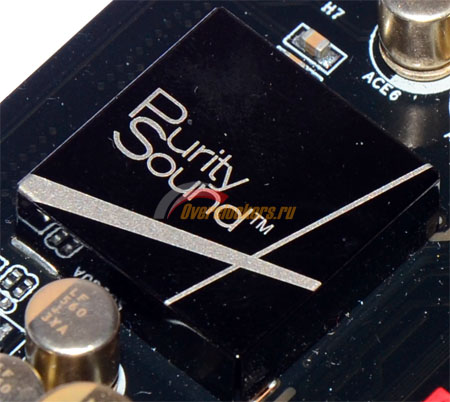

Звуковой контроллер закрыт крышкой с надписью «Purity Sound»:
На деле же, как и в случае с другими платами линейки Fatal1ty Killer, под крышкой расположен контроллер Realtek ALC1150.

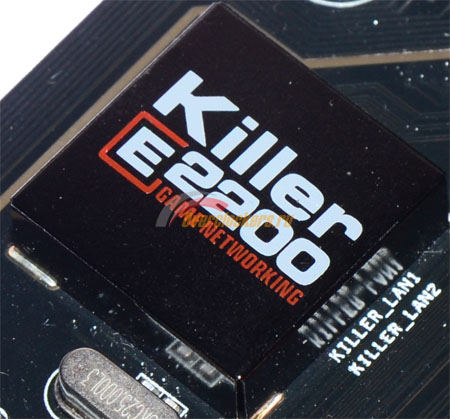

В качестве сетевого контроллера используется Atheros Killer E2200, как и в случае со звуком – контроллер накрыт крупным кожухом:
Использование данного сетевого контроллера подчеркивается производителем материнской платы отдельно, собственно название контроллера фигурирует в названии самой материнской платы. Его ключевой особенностью является комплектное программное обеспечение, позволяющее настроить приоритеты для различных приложений, и, к примеру, продолжать играть при одновременной работе торрент-клиента.

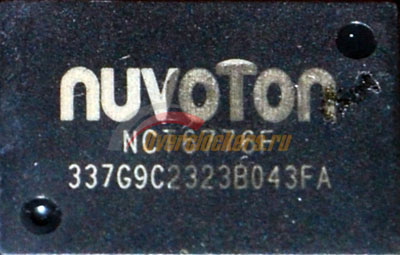

В качестве Multi-IO используется микросхема Nuvoton NCT6776F:

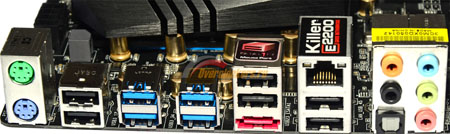

На задней панели ASRock Fatal1ty 990FX Killer расположены:
- Два PS/2 для клавиатуры/мыши;
- Шесть USB 2.0;
- Четыре USB 3.0;
- Один eSATA;
- Один LAN;
- Оптический выход S/PDIF;
- Пять аудио входов/выходов 3.5-мм mini-jack.
Отсутствие у AM3 платформы встроенного видео позволяет сделать компоновку I/O панели максимально функциональной, так как свободное место не тратится на видео-выходы, здесь нашлось место и для двух PS/2, и для десяти портов USB, и для разъема eSATA. Для «полного счастья» не хватает разве что второго LAN разъема.
реклама
Фотография материнской платы, позволяющая оценить высоту компонентов:

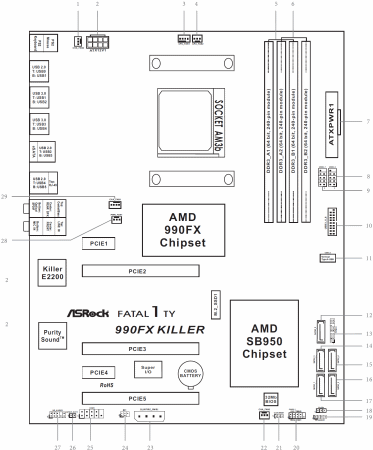

Расположение элементов:
