Обзор и тестирование корпуса Fractal Design Node 605 (страница 3)

Тестовый стенд

Во время испытаний в Fractal Design Node 605 собиралась следующая система:

• Материнская плата: ASUS P8P67 (Intel P67 Express Chipset);
• Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
• Система охлаждения процессора:
• Кулер: Noctua NH-L12;
• Вентилятор: Scythe S-FLEX SFF21E (120 х 120 х 25 мм, ~1200 об/мин);
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: A-Data DDR3-1333 AXDU1333GC4G9-2G, 2 x 4096 Мбайт (Low Voltage);
• Видеокарта: Zotac GeForce GTX 680 AMP! Edition (Rev.1);
• Жесткие диски:
• Corsair Solid-State Drive Force SATA 6 Гбит/с, 60 Гбайт (SSD), 1 шт.;
• Western Digital Caviar Blue WD10EALX SATA 6 Гбит/с, 1 Тбайт (2 пластины, 4 головки), 1 шт.;
• Блок питания: Thermaltake TR-500P TR2, 500 Ватт;
• Корпус:
• Fractal Design Node 605;
• открытый стенд;
• Операционная система: Windows 7 Home Premium 64-бит.

Методика тестирования, используемые утилиты

Эффективность системы охлаждения Node 605 сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Так как в испытуемой модели корпуса предустановлен контроллер вентиляторов, тестирование проводилось в двух скоростных режимах: max и min. Подаваемое при этом на вентиляторы напряжение составляло соответственно 12 В и 5 В. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.

Также проводилось тестирование с одним дополнительным вентилятором типоразмера 80 x 80 x 25 мм, который устанавливался на тыловую панель и функционировал на выдув. Обороты его крыльчатки во всех скоростных режимах задавались как фиксированные – ~1700 об/мин. Тестирование видеоускорителя проводилось только в этом режиме.

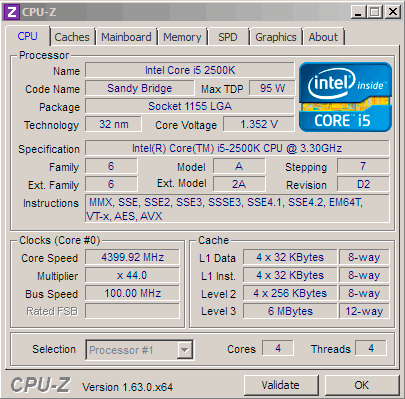

Процессор Intel Core i5-2500K был разогнан до частоты 4400 МГц путем увеличения множителя до 44. Напряжение Vcore поднималось в BIOS материнской платы до 1.35 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z составляло именно это значение. Во время нагрузки на ЦП напряжение Vcore не изменялось.

Оперативная память не разгонялась и функционировала на номинальной частоте 1333 МГц с задержками 9-9-9-24 1Т, при штатном напряжении 1.35 В.

Для прогрева процессора применялась LinX 0.6.4 AVX Edition в 64-битном режиме, объем задачи выставлялся в значение 26 000 (5178 Мбайт), время прогона – 20 минут. Далее система охлаждалась в простое 10 минут, после чего проводились два аналогичных прогона.

Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.

Для разогрева жесткого диска Western Digital Caviar Blue WD10EALX применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 45 минут. Температурные показатели с «винчестера» снимались с помощью программы HWMonitor 1.24.

Видеокарта Zotac GeForce GTX 680 AMP! функционировала на повышенных частотах 1100 (1176) / 6008 МГц – именно таким разгоном наделил ее производитель на заводе. Для прогрева использовался тестовый бенчмарк Heaven DX11 Benchmark 2.5 со следующими настройками:

• API: DirectX 11.0;
• Stereo 3D: Disabled;
• Shaders: High;
• Tessellation: Normal;
• Anisotropy: 16;
• Anti-aliasing: 8x;
• Full Screen: On;
• Resolution: 1920 x 1200.

Нагрев видеоускорителя проводился в течение 20 минут, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 2.2.3. Обороты СО видеокарты задавались достаточно низкие – фиксированные 37% (~1700 об/мин). Во время испытания других компонентов скорость вращения понижалась до минимальных 30%.

Стоит учесть, что стендовый видеоускоритель Zotac GeForce GTX 680 AMP! получил нереференсный дизайн и соответствующую СО. Из-за этого значительная часть нагретого им воздуха может задерживаться внутри системного блока.

Для лучшей наглядности список программного обеспечения был занесен в таблицу.

Температура окружающей среды в районе тестового стенда поддерживалась равной 23°C и не менялась во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/- 2%.

Результаты тестирования

На графиках ниже представлены результаты тестирования.

Несмотря на свое позиционирование в качестве решения для домашнего кинотеатра, FD Node 605 обеспечивает приемлемое охлаждение производительного разогнанного «железа». Но для этого в корпус стоит добавить хотя бы один тыловой 80 мм вентилятор на выдув. Непонятно, почему производитель не сделал этого изначально.

Увеличение оборотов двух штатных вертушек приводит к незначительному снижению температуры, но только при наличии тылового вентилятора. При этом происходит заметный рост уровня шума. Рациональнее использовать не слишком высокую скорость вращения крыльчаток вдувающих вентиляторов. А вот устанавливать горячее «железо» при отсутствии тылового вентилятора и уж тем более использовать тихоходный режим не рекомендуется.

Шум

Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Скорость вращения вентилятора процессорного кулера не изменялась, а привносящий шум жесткий диск оставался активным. Обороты СО видеокарты оставались минимальны (30%).

Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~26 дБ. Замеры проводились с расстояния 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево и вверх на 45 градусов.

Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным ниже этой отметки значениям следует лишь как к ориентировочным.

На графике ниже можно ознакомиться с результатами тестирования.

Модель Fractal Design не назовешь шумным корпусом. По крайней мере, на низкой и средней скорости вращения крыльчаток двух штатных вентиляторов. Уровень шума здесь даже меньше, чем от открытого стенда. Хотя максимальный скоростной режим заметно увеличивает звуковое давление.

Шумность работы накопителей можно отметить как низкую. Глухого «грохотания» и прочих явных резонансных шумов при частом перемещении головок диска не наблюдается, слышно типичное потрескивание, а передаваемая на корпус вибрация почти отсутствует. Стоит учесть, что в тестировании использовался довольно шумный жесткий диск, количество шпинделей у которого равно двум.

Заключение

Fractal Design Node 605 – ни рыба, ни мясо. Корпус позиционируется для сборки HTPC, но для этого продукт Fractal Design слишком велик. Он может подойти для создания производительного игрового компьютера, хотя для этих целей можно найти вариант лучше, как по вместительности, так и по эффективности охлаждения. Но если принять во внимание стильный лаконичный дизайн модели, ей может найтись место и в системе домашнего кинотеатра. Стоит отметить низкий уровень шума на минимальных и средних оборотах штатных вентиляторов.

В минусы можно занести возможность установки только низкопрофильного оптического привода. Кроме того, не слишком удачное расположение корзин для накопителей может помешать установке длинной многослотовой видеокарты. Как минимум, это приведет к сокращению посадочных мест для HDD с четырех до двух.

Что касается стоимости Node 605, то в московских магазинах на момент написания статьи она составляет примерно ~5500 рублей. Ценник соответствует предложениям конкурентов и заоблачным его не назовешь.

Плюсы:

• Стильный дизайн;
• Качественная конструкция;
• Поддержка полноразмерных комплектующих, в том числе ATX плат;
• Наличие шумоизоляции на верхней панели;
• Возможность значительно расширить вентиляцию корпуса;
• Встроенный трехскоростной контроллер вентиляторов;
• Хорошие возможности внешних портов: мультиформатный кардридер, два порта USB 3.0, FireWire;
• Наличие противопылевых фильтров на всех впускных отверстиях.

Минусы:

• Поддержка только низкопрофильного оптического привода;
• Не слишком удачное расположение корзин HDD.
