Обзор и тестирование корпуса Fractal Design Node 605 (страница 2)
реклама

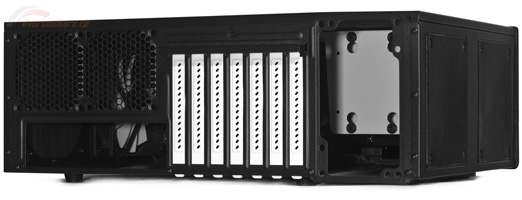

Компоновка тыловой части Node 605 мало чем отличается от стандартной «башни», не считая все тот же перевернутый горизонтально вид. Справа – место для блока питания, который располагается в вертикальном положении. Центральную часть занимают семь слотов расширения, закрытые съемными вентилируемыми заглушками белого цвета.
Дополняет картину стандартный вырез в правой части под I/O-заглушку системной платы, над которой предусмотрено два посадочных места для вытяжных 80 мм вентиляторов.

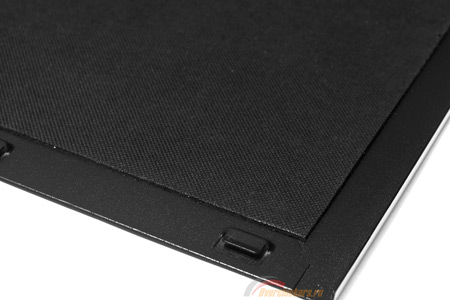

Одна из фишек Fractal Design Node 605 – наличие шумоизоляции на верхней панели толщиной 3 мм, сделанной на основе битума, аналогично моделям «тихой» серии FD Define.
реклама
Опорой системному блоку служат четыре круглые ножки, расположенные по периметру днища, в нижней части они оборудованы слоем жесткой резины для предотвращения скольжения и снижения передаваемой вибрации. Две передние ножки облицованы полированным металлом, придавая корпусу более стильный вид.
Разобравшись с внешним видом и дизайном модели Fractal Design, пора переходить к изучению ее внутреннего строения.
Внутреннее строение

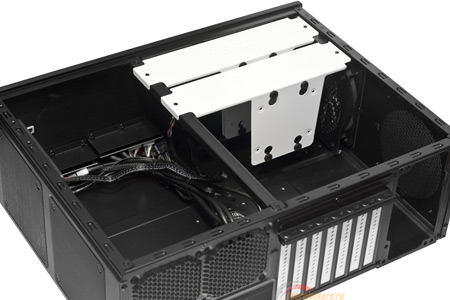

Внутренняя компоновка Node 605 в большинстве случаев типична для решений класса HTPC. Доступ к внутреннему убранству осуществляется путем снятия верхней панели, зафиксированной с тыловой стороны парой винтов. Дополнительную жесткость шасси обеспечивает скоба, прикрученная к фронтальной и тыловой панелям.

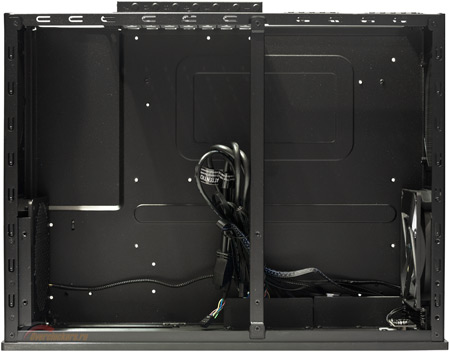

Системная плата устанавливается на днище, на стандартные семимиллиметровые стойки. Поддерживаются следующие форм-факторы материнских плат: ATX, microATX, Mini-ITX и DTX.
Блок питания устанавливается в вертикальном положении в заднюю часть, вентилятором к боковине, осуществляя забор прохладного воздуха извне. Его максимальная длина может быть до 180 мм.
реклама
Что касается остальных дискретных устройств, то в корпус может быть установлен графический ускоритель длиной до 280 мм (180 мм с обеими корзинами HDD) и процессорный охладитель высотой до 125 мм. Крепление карт расширения стандартно – при помощи винтов.
Стоит сказать пару слов о кулере. Если устанавливается система охлаждения топ-конструкции, производитель рекомендует оставлять не менее 30 мм свободного пространства до верхней панели для нормального функционирования воздушных потоков.
Доступна установка одного 5.25 дюймового устройства в виде низкопрофильного оптического привода, для которого в комплекте присутствует специальный крепеж. Но при его наличии системную плату форм-фактора ATX установить не удастся, выбор платы сокращается до стандарта microATX или меньше. С учетом немалых габаритов корпуса и позиционирования такая конструктивная особенность выглядит странно.
Есть возможность установки четырех накопителей, как 3.5-дюймовых, так и 2.5-дюймовых.

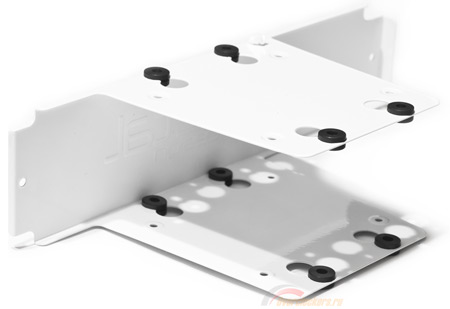

Жесткий диск располагается в вертикальном положении, он крепится винтами с ограничителем к кронштейну через антивибрационные силиконовые прокладки, и находится как бы в подвешенном состоянии. Подобный тип крепления по идее должен снизить передаваемую от HDD вибрацию. На каждый кронштейн можно установить два накопителя, а в процессе установки кронштейн демонтируется (требуется открутить два винта).
Если установлена длинная (и тем более трехслотовая) видеокарта, то подключение кабелей к разъемам накопителей может вызвать затруднения. Здесь лучше использовать Г-образные разъемы. В моем случае пришлось изрядно повозиться.

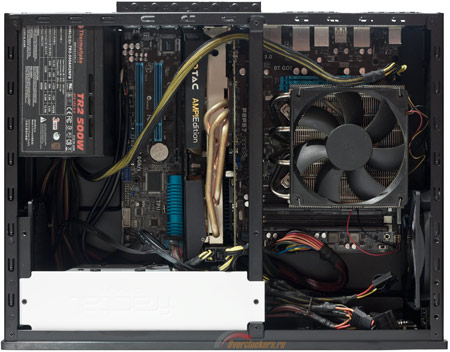

В остальном сборка компьютера в Fractal Design Node 605 затруднений не вызывает. Компоненты устанавливаются и подключаются достаточно быстро и просто.
Что касается проводов от блока питания, то из-за отсутствия системы кабель-менеджмента, их придется укладывать рядом с ним. Наиболее подходит для этого место под накопителями.
С внутренним строением Node 605 мы разобрались, теперь перейдем к следующему разделу, где рассмотрим систему вентиляции корпуса.
Система охлаждения
Система вентиляции модели Fractal Design изначально насчитывает два фирменных вентилятора Silent Series R2 типоразмера 120 x 120 x 25 мм, с номинальной скоростью вращения крыльчатки ~1200 об/мин. По одному установлено с каждой из боковых сторон в передней части. Они функционируют на вдув, нагоняя прохладный воздух внутрь. Левый вентилятор отвечает за охлаждение накопителей, а также частично охлаждает видеокарту.
При желании системный блок можно оборудовать дополнительными вертушками, в количестве до пяти штук. Помимо двух штатных «стодвадцаток», предусмотрена возможность разместить еще одну на вдув на правой боковине в задней части, а также две 80 мм модели на тыловой панели на выдув.
Корпус Node 605 оборудован штатным реобасом, ползунок которого выведен на правую боковину в переднюю часть. Есть возможность задать три фиксированных значения, выходное напряжение при этом будет составлять 12 В, 7 В и 5 В. Питание к контроллеру подводится через разъем Molex, а оба штатных вентилятора подключены к реобасу изначально.
реклама
Технические характеристики
Для лучшей наглядности спецификации Fractal Design Node 605 были помещены в таблицу и вынесены в отдельную главу.
Название модели |
|
Тип конструкции |
|
Габариты корпуса (Ш х В х Г), мм |
|
Масса корпуса (нетто), кг |
|
Материал корпуса |
|
Цветовая вариация |
|
Внешние 5.25-дюймовые отсеки, шт. |
|
Внутренние 3.5- / 2.5-дюймовые отсеки, шт. |
|
Слоты расширения, шт. |
|
Внешние порты |
1 x FireWire HD Audio Кардридер Контроллер вентиляторов |
Поддержка материнских плат |
|
Штатная система охлаждения |
|
Расширение СО |
Тыловой вентилятор: 2 x 80 мм |
Максимальная длина видеокарты, мм |
|
Максимальная высота кулера CPU, мм |
|
Максимальная длина БП, мм |
|
