Особенности сборки
Системная плата в Enermax Fulmo ECA3270 устанавливается на стандартные шестимиллиметровые стойки, вкручивающиеся в поддон. Производитель заранее устанавливает девять штук по спецификации платы формата ATX (в комплекте поставки есть еще четыре запасные стойки). Несмотря на то, что заявлена официальная поддержка microATX, одно крепежное отверстие платы оказалось незадействованным. Неприятно, но не беда. «Материнка» работала и в гораздо менее комфортных устройствах. К тому же, особой нагрузки в этой части платы нет.
Без отвертки тут не обойтись, к сожалению, болты с накатанной головкой не прилагаются.
Материнская плата была инсталлирована с уже закрепленной системой охлаждения ЦП. Здоровяк Mugen 4 поместился без каких-либо проблем. Его ориентация была выбрана согласно представлениям о направлении воздушных потоков в корпусе – вертикально. Воздух от вентилятора кулера проходит через радиатор и удаляется из корпуса через решетчатый «потолок», на который можно установить два дополнительных 120/140 мм вентилятора.
реклама
По поводу систем охлаждения нужно заметить, что у 157-миллиметрового Scythe Mugen 4 в запасе до боковой стенки есть от силы сантиметр. Следовательно, башенные радиаторы выше 165 мм можно будет установить только на платы, где процессорный разъем размещен несколько ниже. Тогда в запасе за счет выпуклости боковой крышки оказываются еще 2 см.
Теперь перейдем к установке жестких дисков. Корпус оборудован двумя корзинами на четыре диска каждая. Обе ориентированы в поперечном направлении, причем верхняя из них снимается. Это необходимо для того, чтобы сделать возможной установку 412 мм видеокарты. Ну или при более скромных размерах оной, не препятствовать воздушному потоку от фронтального 140 мм вентилятора.
Конечно, можно установить все восемь жестких дисков форм-фактора 3.5”, что на сегодняшний день позволит организовать внушительное дисковое хранилище объемом вплоть до 32 Тбайт. Хотя для таких задач все же уместнее использовать решения, специализированные несколько иначе, чем герой обзора. Но производитель все же предусмотрел возможность установки дополнительного вентилятора на корзину для жестких дисков.

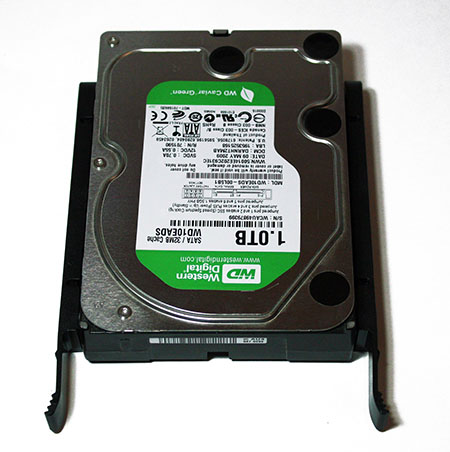

3.5” диск без участия каких-либо инструментов легко фиксируется в пластиковых салазках с вибропоглощающим креплением, по бокам его надежно фиксируют пластиковые замки. Ориентировать разъемы дисков в салазках можно двумя способами. При необходимости часто извлекать диски из корпуса, разъемы можно расположить с лицевой стороны материнской платы, в противном случае, для максимальной эстетичности, лучше расположить их с противоположной стороны, пропустив кабели SATA и питания за поддоном.
Можно задвигать жесткие диски в корпус. Защелки надежно фиксируют салазки в корзине. К счастью, они «и входят, и выходят» хорошо. Ничего не хрустит, не скрипит, не застревает.

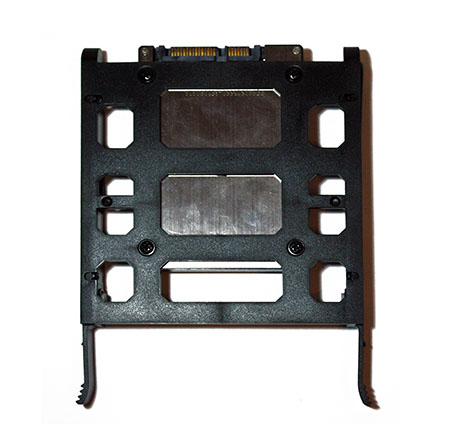

Думаю, многие согласятся, что твердотельные накопители в настоящее время сильно потеснили традиционные HDD на рынке игровых ПК. По крайней мере, ваш покорный слуга уже давно сделал выбор в их пользу. В любом случае, вопрос безболезненной установки 2.5” SSD дисков весьма важен. Тут Enermax в очередной раз порадовал, предоставив возможность установки десяти устройств такого форм-фактора: два в специальную корзину, восемь – в уже упомянутые 3.5” салазки. Тут уже не обойтись без винтов (предусмотрительно включенных в комплект поставки). Вдобавок к этому, появляется дополнительная гибкость – салазки можно поставить любой стороной вверх. Это удобно, если ваш SATA кабель изогнут.
реклама
В данном случае как раз удобнее было установить SSD «вверх ногами».
Разрешите опустить установку 5.25” устройств (максимум трех). В век цифровой дистрибуции и облачных хранилищ оптические приводы повторяют судьбу флоппи-дисководов. Скажу только, что в случае необходимости установки оптического привода, фанбаса или другого 5.25” гаджета никаких проблем не ожидается.
Блок питания устанавливается в нижней части корпуса, вентилятором вниз. Высокие ножки корпуса обеспечивают беспрепятственный забор воздуха, а входящий в комплект фильтр защищает БП от пыли. У такого решения есть как достоинства, так и недостатки. С одной стороны, блок питания забирает воздух извне, а не нагретый внутри корпуса процессором и видеокартой. С другой – ставить корпус на ковровое покрытие с длинным ворсом в данном случае не стоит. 286 мм свободного места в длину (при демонтированной корзине 2.5”) предоставляют возможность установки самых крупногабаритных блоков.
На очереди карты расширения. Как уже говорилось, здесь не используется безвинтовое крепление, но при желании можно обойтись без инструментов, поскольку применены винты с накатанной головкой.
Помимо этого при снятой дополнительной корзине жестких дисков данный корпус позволяет установить видеокарту длиной в 412 мм. Насколько мне известно, такой монстр еще не увидел свет. Стендовый ускоритель HIS Radeon HD 6950 встал без каких-либо проблем и необходимости снимать корзину из-за его габаритов не возникло.
Теперь, когда все компоненты на своих местах, осталось разобраться с проводами.
Лицевая сторона радует своей аккуратностью в плане укладки кабелей.

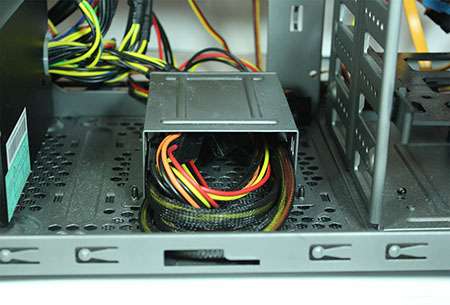

Заметьте, какое применение нашлось корзине для двух 2.5” дисков. Конечно, если бы использовался модульный блок питания, это было бы излишне. Но в данном случае вышло немногим хуже.

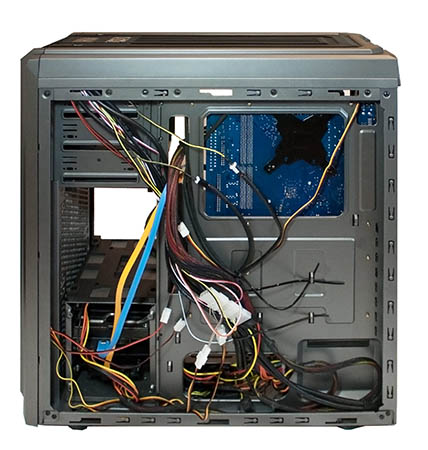

Все провода легко прокладываются за поддоном. Там достаточно места из-за выпуклости боковой крышки. Стоит вспомнить и о входящих в комплект пластиковых стяжках. Для их крепления есть специальные места, что весьма удобно. То, что задняя сторона представляет собой полную противоположность, не важно, ввиду наличия глухой боковой стенки.
Все края корпуса хорошо завальцованы. Все разъемы и крепежные отверстия изготовлены очень точно. Резьба нигде не вызывает нареканий. В целом сборка прошла без каких-либо неудобств и тем более травм.
реклама
На этом система собрана и готова к тестированию.
