Обзор и тестирование материнской платы ASUS Z87-WS (страница 4)

Возможности BIOS Setup

UEFI меню материнских плат ASUS унифицировано, и подробно рассматривалось в обзоре Z87-PLUS.

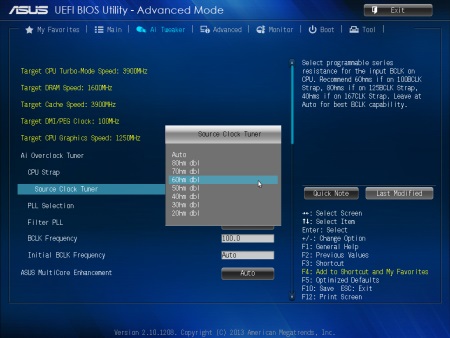

В меню разгона отличия присутствуют, но они небольшие. Как и в случае с протестированными ранее Z87-EXPERT и Z87-DELUXE, среди меню настроек разгона присутствует опция «Source Clock Tuner», отвечающая за установку входного сопротивления для базовой шины процессора:

Производителем рекомендовано устанавливать 6 Ом для 100 МГц страпа, 8 Ом для 125 МГц страпа и 4 Ом для 167 МГц страпа. В целом, следуя рекомендациям ASUS, можно получить более высокие результаты разгона базовой частоты.

Так же, по скриншоту видно, что появилась еще одна новая строка меню – Initial BCLK Frequency. Для чего нужна опция – не совсем понятно, на частотном потенциале базовой частоты изменение настроек не отражается, так что можно держать на Auto.

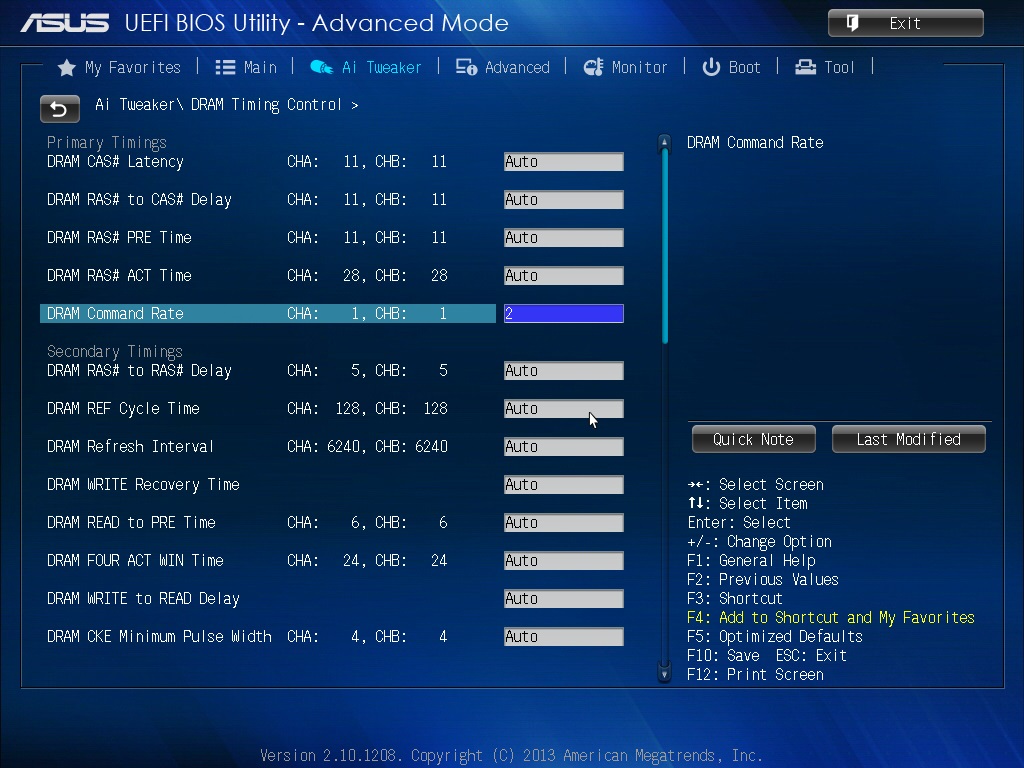

Еще одно небольшое отличие в перечне доступных настроек коснулось меню настроек таймингов:

Максимальное значение DRAM Command Rate ограничено цифрой 2, в то время как на Z87-PLUS можно было выставить Command Rate 3.

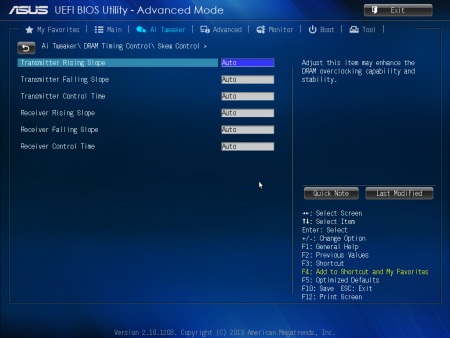

Так же, в меню изменения таймингов появился подраздел «Skew Control»:

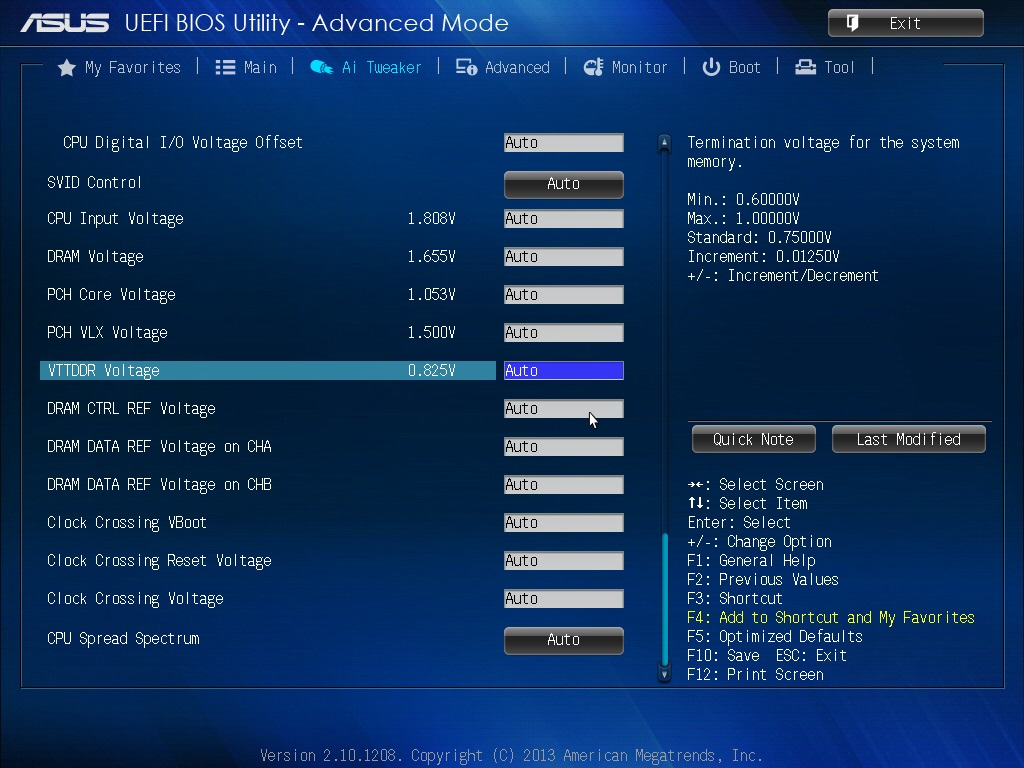

Последнее изменение касается перечня доступных для изменения напряжений:

По сравнению с Z87-PLUS материнская плата позволяет регулировать значение «VTTDDR Voltage».

В остальном, изменений в меню разгона нет.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.

Расположение разъемов для подключения вентиляторов на ASUS Z87-WS:

В распоряжении ASUS Z87-WS находится шесть разъемов для подключения вентиляторов, и все шесть разъемов 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения. Как и на других платах ASUS линейки Z87, разъем для подключения процессорного кулера оснащен дополнительным переключателем, который замыкается при установке 4-pin штекера, таким образом, материнская плата выбирает способ управления процессорным вентилятором. К компоновке разъемов существенных претензий нет.

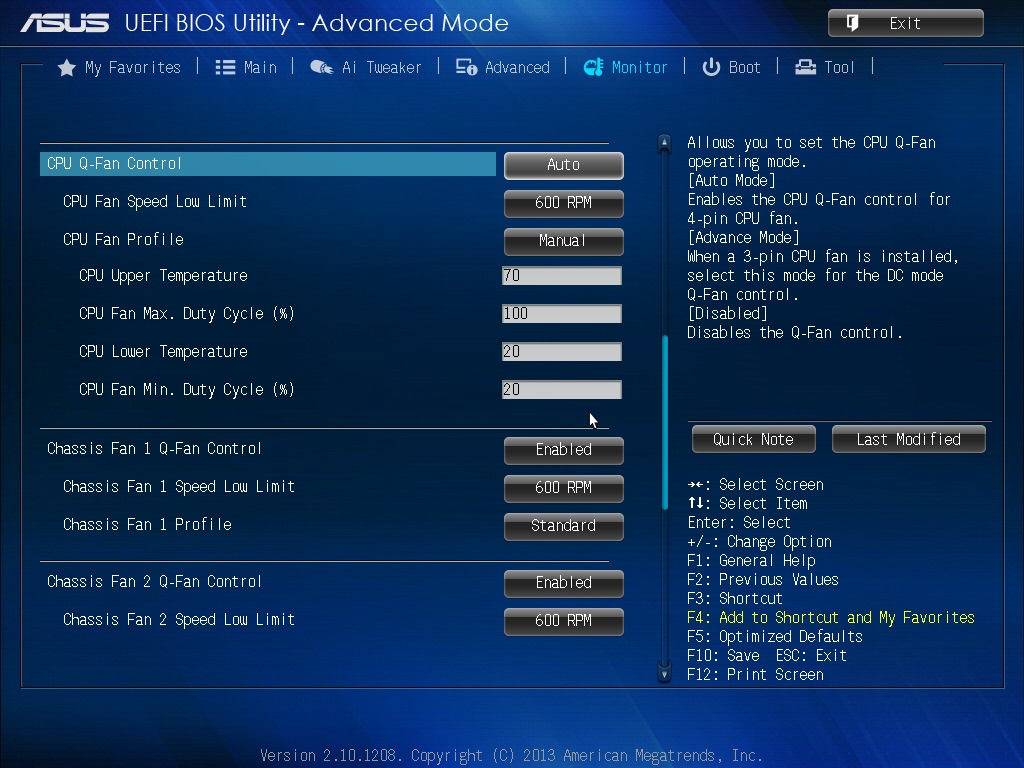

Настройки по управлению скоростью вращения вентиляторами содержатся в разделе UEFI Monitor:

Управление разъемов CPU_FAN и CPU_OPT совмещено, в то время как для разъемов CHA_FAN1-4 доступно раздельное управление.

Для автоматической регулировки скоростью вращения вентиляторов доступны профили Standard/Silent/Turbo, а так же ручной режим, где раскрываются дополнительные настройки. В дополнительных настройках задаются значения минимальной и максимальной скорости вращения вентиляторов, а так же температура процессора, при которой они достигаются. В случае с процессорным вентилятором диапазон доступных значений «Duty Cycle» - от 20 до 100% (60% для режима Q-Fan Control «Advance Mode»), диапазон задаваемых температур процессора от 20 до 75 градусов. В случае с CHA_FAN диапазон доступных значений «Duty Cycle» от 60 до 100%, нижняя планка температуры процессора зафиксирована на 40 градусах, а верхняя регулируется до 75 градусов.

Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов. Поскольку на материнской плате присутствует джампер переключения режимов работы вентиляторов, то работа системы была протестирована с обеими положениями переключателя.

Регулировка средствами UEFI.

Штатное положение джампера:

При штатном положении джампера режим работы вентиляторов в пределах погрешностей такой же, как в случае с другими Z87 материнскими платами ASUS.

С переставленным джампером:

На работе разъемов CPU_FAN и CPU_OPT перестановка джампера не отразилась, в то время как для CHA_FAN вентиляторов ситуация изменилась в худшую сторону: для 3-pin вентилятора регулировки скоростью вращения не работают, а для 4-pin вентилятора сильно сузился диапазон регулировки.

Регулировка средствами FAN Xpert 2:

Для проверки работы FAN Xpert 2 использовалось штатное положение джампера.

Алгоритмы управления вентиляторами по сравнению с другими Z87 материнскими платами ASUS не изменились. В любом из разъемов регулируется скорость вращения как 3-pin, так и 4-pin вентиляторов, в широком диапазоне скоростей вращения.

Тестовый стенд

Тестирование ASUS Z87-WS проводилось на следующей конфигурации:

• Процессор: Intel Core i7 4770K 3.5 ГГц (100х35);
• Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
• Термоинтерфейс: Prolimatech PK-1;
• Оперативная память: G.Skill TridentX F3-2400C10D-8GTX;
• Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
• Блок питания: Corsair CMPSU-750HX (750 Вт);
• Корпус: Открытый стенд.

Проверка разгона

Разгон по BCLK

В отличие от LGA1155 материнских плат, на платформе LGA1150 появилась возможность использовать различные диапазоны для базовой частоты.

Как и у протестированных ранее Z87-EXPERT и Z87-DELUXE, среди настроек в UEFI меню присутствует опция Source Clock Tuner, так что еще до начала экспериментов можно надеяться на лучшие по сравнению с протестированными ранее Z87-A, Z87-PLUS и Sabertooth Z87 результаты разгона.

И действительно, разгон не подкачал. При использовании CPU Strap 100 МГц материнская плата смогла разогнать процессор до внушительных 117.2 МГц:

Особенно интересен результат тем, что процессоры, не относящиеся к серии К можно разгонять только при CPU Strap 100 МГц, а соответственно результаты при 100 МГц страпе наиболее ценны.

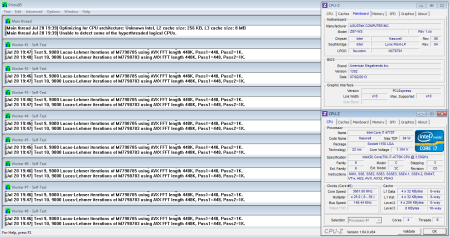

При использовании CPU Strap 125 МГц материнская плата разогнала процессор до 146.4 МГц:

Так же как и со 100 МГц страпом, Z87-WS обновила лучший результат разгона базовой частоты. Видимо, сказываются более свежие версии прошивок.

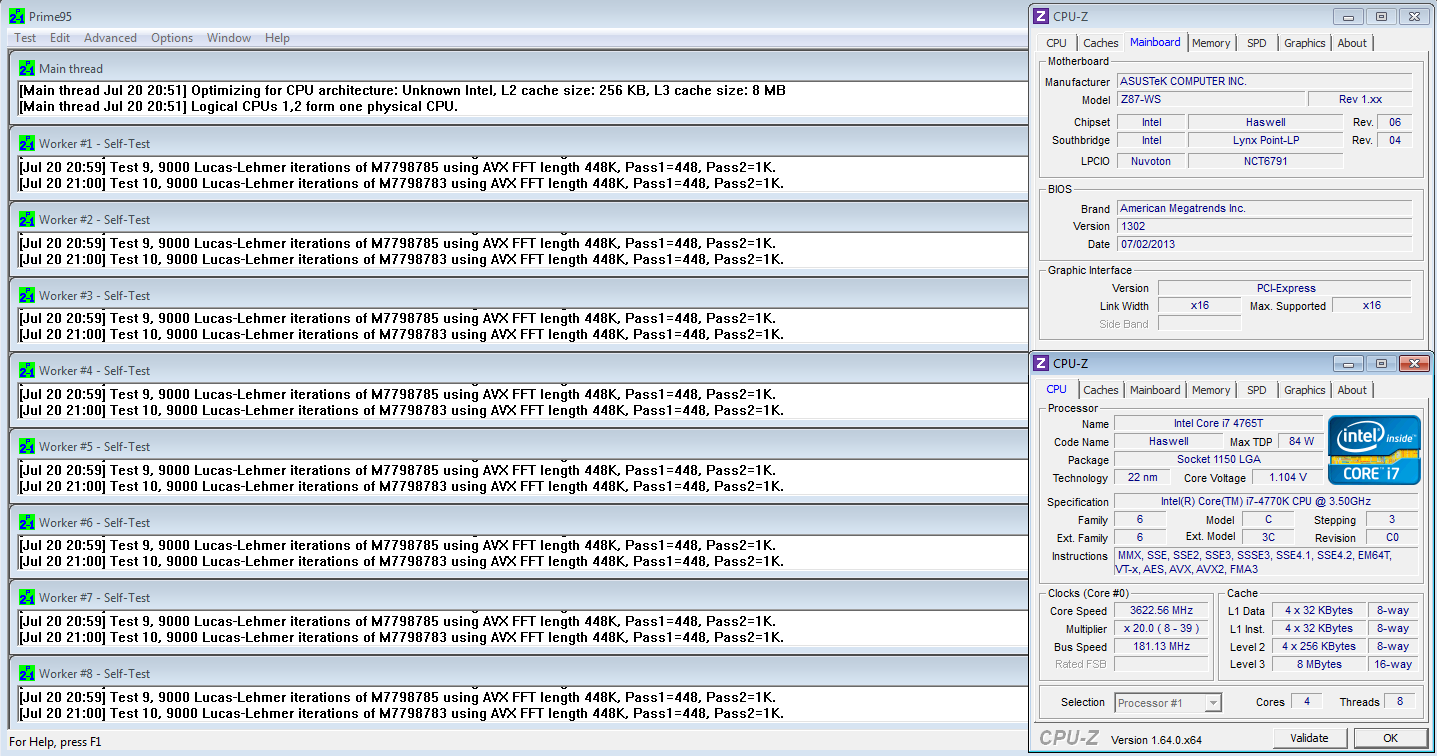

А вот при CPU Strap 167 МГц возложенные ожидания материнская плата не оправдала, ограничившись результатом 181.1 МГц:

При дальнейшем разгоне материнская плата не проходит POST, при этом, горит VGA_LED, то есть проблемы начинаются от видеокарты. Видимо, разгон ограничен наличием у материнской платы PLX моста.
