Система питания
С выходом платформы LGA 1150 преобразователь питания процессора значительно упростился. Теперь нет деления на преобразователи VCORE/IGPU/VCCSA/VTT/PLL, а есть просто один-единственный преобразователь, обеспечивающий входное напряжение (по умолчанию 1.8 В), на базе этого входного напряжения все остальные формируются уже внутри самого ЦП.
Контроллер промаркирован как DIGI+ ASP1251, скорее всего, что-то из ассортимента CHiL/International Rectifier. Это подтверждают и используемые драйверы IR3535 в количестве четырех штук. В качестве транзисторов применены восемь ON Semiconductor NTMFS4937N и восемь NTMFS4955N .

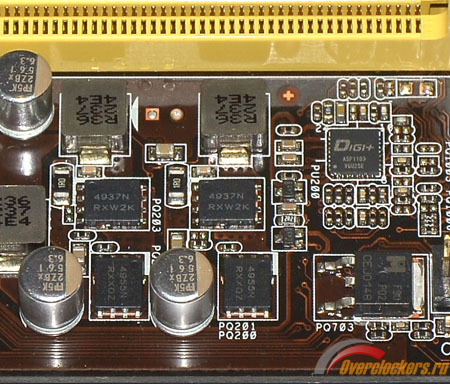

В привычном исполнении у ASUS Z87-PLUS остался разве что преобразователь питания памяти:
реклама
Он выполнен по двухфазной схеме, контроллер промаркирован как DIGI+ ASP1103, в качестве транзисторов, как и в случае с питанием CPU, взято по одному ON Semiconductor NTMFS4937N и NTMFS4955N на каждую фазу.
Технические характеристики
Поддерживаемые процессоры | Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU Supports Intel® Turbo Boost Technology 2.0 * The Intel® Turbo Boost Technology 2.0 support depends on the CPU types. |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z87 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066/1333/1600/1800 (разгон)/ 1866 (разгон)/2000/2133 (разгон)/2200 (разгон)/2400 (разгон)/ 2600 (разгон)/2666 (разгон)/2800 (разгон) МГц |
Слоты расширения | 1x PCI-E 3.0 X16/8; 1x PCI-E 3.0 X8/0; 2x PCI-E 2.0 X1; 2х PCI 1x PCI-E 2.0 X2; |
Поддержка Multi-GPU | SLI, CrossFireX в конфигурациях с двумя графическими адаптерами по формуле 3.0 8+8. |
Поддержка SATA/RAID | Intel Z87: 6x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 ASMedia ASM1061: 2x SATA 6 Гбит/с |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Сеть | Intel® I217V, 1 x Gigabit LAN Controller(s) Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY) |
Аудио | Realtek® ALC892 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking |
USB 2.0 | 8x USB 2.0 (Intel Z87) |
USB 3.0 | Intel Z87: 4x USB 3.0 ASMedia ASM1074: 4x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 1 x PS/2 порт для клавиатуры/мыши 1 x Mini DisplayPort 1 x HDMI 1 x DVI-D 1 x D-SUB 1 x LAN 1 x оптический S/PDIF 6 x USB 3.0 5 аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | ASUS Dual Intelligent Processors 4 with 4-Way Optimization: - The tuning key perfectly consolidates ASUS-exclusive DIGI+ Power Control, TPU, EPU and Fan Xpert 2 optimize the digital power setting, system performance, power saving and whole system cooling configuration ASUS 5X PROTECTION: - ASUS DIGI+ VRM - 8 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection - ASUS All 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability - ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating ASUS EPU: - EPU - EPU switch ASUS Digital Power Design: - Industry leading Digital 8 Phase CPU Power Design - Industry leading Digital 2 Phase DRAM Power Design - ASUS DIGI+ VRM Utility - CPU Power Utility - DRAM Power Utility ASUS Exclusive Features: - Remote GO! - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - Anti-Surge - Onboard Button: Power - Front Panel USB 3.0 Support - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - Network iControl - USB 3.0 Boost - Disk Unlocker ASUS Quiet Thermal Solution: - Stylish Fanless Design Heat-sink solution - ASUS Fan Xpert 2 ASUS EZ DIY: - DirectKey - Precision Tweaker 2 - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - Multi-language BIOS ASUS Q-Design: - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector 100% All High-quality Conductive Polymer Capacitors Overclocking Protection: - ASUS C.P.R.(CPU Parameter Recall) |
Размеры, мм | 305 x 233.7 |
Форм-фактор | ATX. |
Возможности BIOS Setup

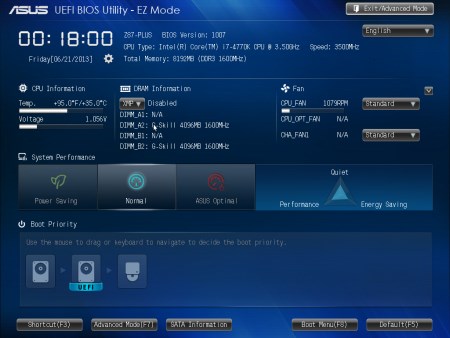

Структура UEFI меню по сравнению с платами предыдущего поколения изменилась мало. Изначально пользователю открывается меню EZ Mode:
В нем предоставляется несколько базовых функций, это:
- Базовая информация о системе. Тут можно узнать версию прошивки, модель установленного CPU и количество установленной оперативной памяти;
- Мониторинг температуры процессора и его напряжения питания;
- Возможность загрузки XMP профиля памяти;
- Возможность задания режима работы вентиляторов;
- Выбор режима работы (доступны режимы Power Saving, Normal и ASUS Optimal). Памятуя о том, какие настройки плата выставляла для переключателя TPU, лучше прибегать все же к ручным настройкам, а не к данным профилям;
- Выбор приоритета загрузки;
- Выбор языка оболочки;
- Установка даты/времени.
Все основные настройки собраны в меню Advanced Mode, в которое можно попасть либо через меню в верхнем правом углу экрана, либо при нажатии клавиши F7.
реклама

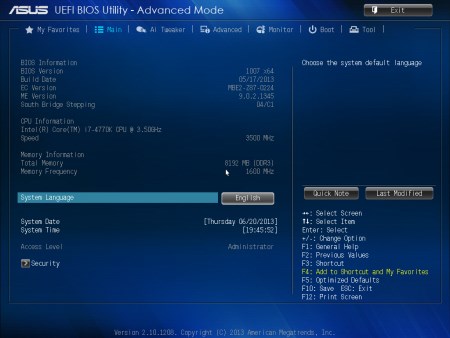

При входе в Advanced Mode открывается привычное по другим платам ASUS меню Main:
По сравнению с EZ Mode данная вкладка ничего нового не привносит. Зато глаз цепляется за ее структуру: добавилась новая вкладка под названием My Favorites:

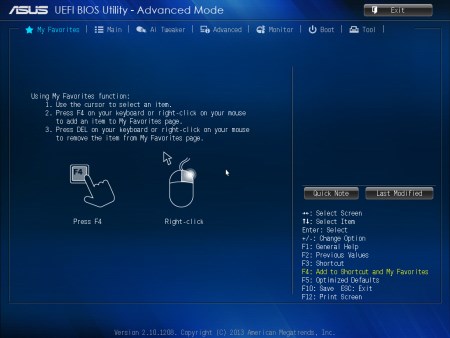

Изначально меню, скрытое за ней, пустое, сделано оно для того, чтобы пользователь самостоятельно мог поместить туда любые пункты настроек из любых подразделов. То есть, меню «My Favorites» в некотором роде «песочница», каждый может сформировать перечень настроек под себя, чтобы снизить количество навигации, например, при подборе настроек разгона.
Для этого в любом из подразделов достаточно кликнуть правой кнопкой мыши по интересующей строке меню (либо нажать F4) и во всплывающем окне добавить пункт меню на свою вкладку. Из ограничений – невозможность поместить на вкладку пункты меню Main и любые подразделы (то есть, доступны только единичные пункты настроек).

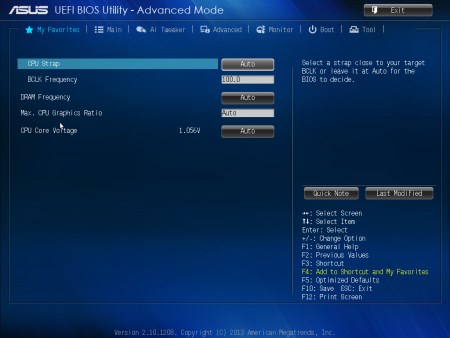

Для примера, скинул несколько случайных пунктов из меню AI Tweaker:
Сама по себе функция интересная и может значительно упростить процесс подбора настроек.

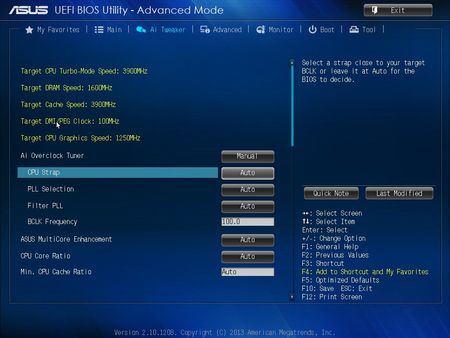

Следующим в очереди идет меню Ai Tweaker, где собраны настройки разгона системы:
По сравнению с материнскими платами LGA 1155 количество настроек возросло:
Во-первых, появился пункт меню CPU Strap, в котором можно выставить значение базовой частоты для процессора, что-то вроде коэффициента умножения для базовой частоты. Доступные значения – 100 МГц, 125 МГц, 166 МГц и 250 МГц. К примеру, выставив 125 МГц, частота работы ЦП будет формироваться уже относительно нее, в то время как частота шин PCI-E и DMI останется на уровне 100 МГц.
Новинкой выглядит и меню «BCLK Frequency : DRAM Frequency Ratio», в нем задается соотношение базовой частоты к множителю частоты работы памяти. На выбор доступны настройки 100:100 и 100:133. В первом случае для установки частоты работы памяти доступны значения 1400, 1600, 1800, 2000, 2200, 2400, 2600, 2800 и 3000 МГц, во втором – 800, 1066, 1333, 1600, 1866, 2133, 2400, 2666, 2933 и 3200 МГц. Если выставить этот пункт меню в значение «Auto», то становится доступным весь перечень частот, так что смысл наличия пункта меню не совсем понятен, больше похоже на пустое раздутие меню ненужными настройками.
Помимо всего прочего, при разгоне процессоров LGA 1150 добавилась еще одна частота – CPU Cache. Примерно аналог AMD CPU_NB.
В остальном, меню разгона напоминает таковое у материнских плат ASUS под LGA 1155. После меню установки основных частот следует три подраздела, DRAM Timing Control, DIGI+ Power Control и CPU Power Management.
реклама
